Viessmann VITOVENT Serie Planungsanleitung

Zentrale wohnungslüftungs-systeme mit wärmerückgewinnung

Werbung

Inhaltsverzeichnis
VIESMANN
Planungsanleitung
VITOVENT 200-C
Wand- oder Deckenmontage
Bedienung über Stufenschalter (Lieferumfang) oder optional
über Wärmepumpenregelung Vitotronic 200, Typ WO1C,
Fernbedienung (Zubehör Wärmepumpe) oder Vitotrol App
Luftvolumenstrom bis 200 m
Automatischer Bypass, elektrisches Vorheizregister integ-
rierbar (Zubehör)

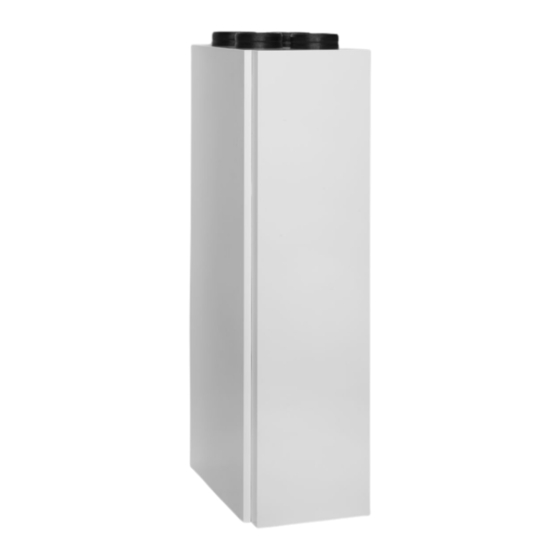

VITOVENT 300
Wandmontage
Bedienung über Fernbedienung (Lieferumfang)
Luftvolumenstrom bis 180 m
VITOVENT 300-W
Wandmontage
5609 891
5/2015
3
/h
3
/h
Zentrale Wohnungslüftungs-Systeme
Bedienung über Fernbedienung (Lieferumfang)
Luftvolumenstrom bis 300 m
Automatischer Bypass und elektrisches Vorheizregister
integriert
VITOVENT 300-C
Wand- oder Deckenmontage
Bedienung über Fernbedienung (Lieferumfang)
Luftvolumenstrom bis 150 m
Automatischer Bypass und elektrisches Vorheizregister
integriert
VITOVENT 300-F
Bodenaufstellung
Systemkombination mit Wärmepumpe
Bedienung über Wärmepumpenregelung Vitotronic 200,
Typ WO1C, Fernbedienung (Zubehör Wärmepumpe) oder
Vitotrol App
Luftvolumenstrom bis 280 m
VITOVENT
mit Wärmerückgewinnung
3
/h oder 400 m
3
/h
3
/h
3
/h und automatischem Bypass
