- Seite 1 VIESMANN Montage- und Serviceanleitung für die Fachkraft Vitovent 200-W Bedieneinheit und 4-Stufenschalter Wohnungslüftungs-System mit Wärmerückgewinnung Gültigkeitshinweise siehe letzte Seite VITOVENT 200-W Bitte aufbewahren! 5784 157 DE 7/2016...
- Seite 2 Dieses Zeichen warnt vor Sach- und Umwelt- Die Instandsetzung von Bauteilen mit sicher- schäden. heitstechnischer Funktion gefährdet den siche- ren Betrieb der Anlage. Hinweis Defekte Bauteile müssen durch Viessmann Ori- Angaben mit dem Wort Hinweis enthalten Zusatzinfor- ginalteile ersetzt werden. mationen. Zusatzkomponenten, Ersatz- und Verschleißteile Zielgruppe Achtung Diese Anleitung richtet sich ausschließlich an autori-...
-
Seite 3: Bestimmungsgemäße Verwendung
Information Symbole Die Arbeitsabläufe für die Erstinbetriebnahme, Inspek- Symbol Bedeutung tion und Wartung sind im Abschnitt „Erstinbetrieb- Verweis auf anderes Dokument mit weiter- nahme, Inspektion und Wartung“ zusammengefasst führenden Informationen und folgendermaßen gekennzeichnet: Arbeitsschritt in Abbildungen: Symbol Bedeutung Die Nummerierung entspricht der Reihen- Bei der Erstinbetriebnahme erforderliche folge des Arbeitsablaufs. -
Seite 4: Aufbau Bedieneinheit

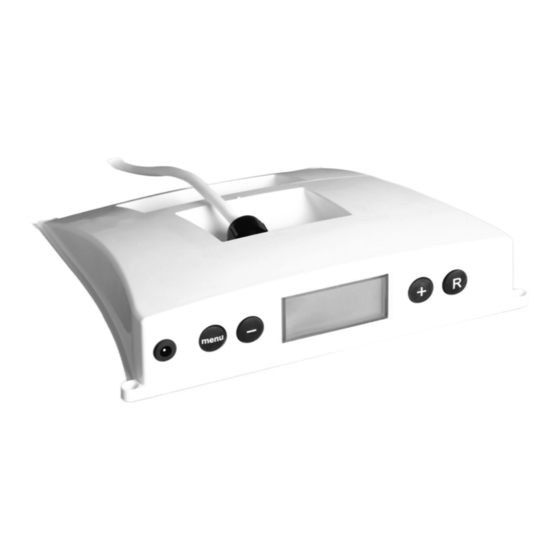

Information Produktinformation Das Lüftungsgerät kann über folgende Bedienmöglich- Externe Komponenten können angesteuert werden, keiten geregelt werden: z. B. externes elektrisches Vorheizregister. Diese Kom- ■ Bedienteil eines Wärmeerzeugers ponenten werden am Lüftungsgerät angeschlossen. ■ Bedieneinheit (Zubehör) Alle Bedien- und Anzeigefunktionen stehen an der Bedieneinheit zur Verfügung. -
Seite 5: Elektrisch Anschließen
Montageablauf Elektrisch anschließen Gefahr Beschädigte Leitungsisolierungen können zu Personen- und Geräteschäden führen. Leitungen so verlegen, dass sie nicht an stark wärmeführenden, vibrierenden oder scharfkanti- gen Teilen anliegen. Bedieneinheit montieren und anschließen Abdeckung abbauen Abb. 1... -
Seite 6: Stufenschalter Anschließen
Montageablauf Elektrisch anschließen (Fortsetzung) Bedieneinheit anbauen Abb. 2 Stufenschalter anschließen Abb. 3 Bauseitige Verbindungsleitung, beidseitig mit Stecker Hinweis RJ 12/6. RJ 12-Leitung mit gedrehter Steckerbelegung verwen- den (1 zu 6, 6 zu 1). - Seite 7 Montageablauf Elektrisch anschließen (Fortsetzung) Achtung Bei angeschlossener Stromversorgung kann das Berühren von elektrischen Kontakten zu Geräteschäden führen. Vor der Montage des Verbindungsleitung das Steckernetzteil aus der Steckdose ziehen.
- Seite 8 Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • • • 1. Alle elektrischen Steckverbindungen und Leitungsdurchführungen auf festen Sitz prüfen • 2. Geräteeinstellungen an der Bedieneinheit anpassen............•...
-
Seite 9: Erstinbetriebnahme, Inspektion, Wartung
Luftvolumenstrom Abluft „ 2“ Luftvolumenstrom Zuluft „ 3“ Bedeutung der Einstellungen und Vorge- hensweise Luftvolumenstrom Abluft „ 3“ Bedienungsanleitung „Vitovent 200-W“ Luftvolumenstrom Zuluft „ 4“ Luftvolumenstrom Abluft „ 4“ Hinweis Bypasstemperatur „BYPASS “ Falsche Geräteeinstellungen können zu uner- wünschten Betriebszuständen des Wohnungslüf- Bypasshysterese „BY HYS... - Seite 10 Störungsbehebung Diagnose an der Bedieneinheit Störungsmeldungen abfragen Bedienungsanleitung „Vitovent 200-W“ Störungsmeldungen Vitovent 200-W Verhalten des Wohnungslüftungs-Systems Maßnahme „E103“: Motor der Bypassklappe defekt Bypassklappe wird nicht geöffnet oder geschlossen. Elektrische Anschlüsse am Motor der Bypass- ■ klappe prüfen. Ggf. Motor austauschen.
-
Seite 11: Gültigkeitshinweis
Endgültige Außerbetriebnahme und Entsorgung Endgültige Außerbetriebnahme und Entsorgung Viessmann Produkte sind recyclingfähig. Komponen- DE: Wir empfehlen, das von Viessmann organisierte ten und Betriebsstoffe der Anlage gehören nicht in den Entsorgungssystem zu nutzen. Betriebsstoffe Hausmüll. (z. B. Wärmeträgermedien) können über die kom- Zur Außerbetriebnahme die Anlage spannungsfrei... - Seite 12 Gültigkeitshinweis Herstell-Nr.: 7567912 7567913 Viessmann Werke GmbH & Co. KG D-35107 Allendorf Telefon: 0 64 52 70-0 Telefax: 0 64 52 70-27 80 www.viessmann.de...
