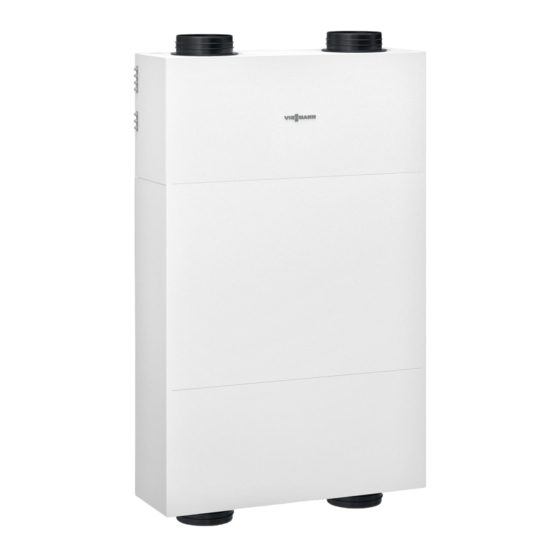

Viessmann VITOAIR FS Bedienungsanleitung
Wohnungslüftungs-system mit wärme- und feuchterückgewinnung
Vorschau ausblenden
Andere Handbücher für VITOAIR FS:
- Bedienungsanleitung für den anlagenbetreiber (32 Seiten)
Verwandte Anleitungen für Viessmann VITOAIR FS
Inhaltszusammenfassung für Viessmann VITOAIR FS
- Seite 1 VIESMANN Bedienungsanleitung für den Anlagenbetreiber Wohnungslüftungs-System mit Wärme- und Feuchterückgewinnung VITOAIR FS Bitte aufbewahren! 6175446 DE 3/2022...
- Seite 2 Sicherheitshinweise Für Ihre Sicherheit Bitte befolgen Sie diese Sicher- heitshinweise genau, um Gefahren und Schäden für Menschen und Sachwerte auszuschließen. Erläuterung der Sicherheitshinweise Gefahr Hinweis Dieses Zeichen warnt vor Perso- Angaben mit dem Wort Hinweis enthal- nenschäden. ten Zusatzinformationen. Achtung Dieses Zeichen warnt vor Sach- und Umweltschäden.
- Seite 3 Sicherheitshinweise Für Ihre Sicherheit (Fortsetzung) Arbeiten am Gerät Zusatzkomponenten, Ersatz- und Ver- schleißteile Einstellungen und Arbeiten am Gerät ■ nur nach den Vorgaben in dieser Achtung Bedienungsanleitung vornehmen. Komponenten, die nicht mit der Weitere Arbeiten am Gerät dürfen nur Anlage geprüft wurden, können von autorisierten Fachkräften durchge- Schäden an der Anlage hervorrufen führt werden.
-
Seite 4: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Haftung ........................ Zuerst informieren Symbole ....................Bestimmungsgemäße Verwendung ............Produktinformation ................. Software Lizenzen ................■ Erstinbetriebnahme ................Ihre Anlage ist voreingestellt ..............Über die Bedienung Übersicht ....................Aus- und Einschalten Wohnungslüftung einschalten ..............12 Wohnungslüftung ausschalten ............... 12 Abfragen Lizenzen abfragen für das integrierte Kommunikationsmodul TCU100 Access-Point-Modus aktivieren ............ -
Seite 5: Haftung
Folgeschäden, die aus der Benutzung der Preisliste enthalten sind. in der Anlage integrierten WLAN-Schnittstelle oder den Für die Nutzung von Viessmann Apps gelten die jewei- entsprechenden Internet-Services entstehen. Es ligen Datenschutzbestimmungen und Nutzungsbedin- besteht keine Haftung für Schäden aus unsachgemä- gungen. -
Seite 6: Zuerst Informieren Symbole
Zuerst informieren Symbole Symbol Bedeutung Verweis auf anderes Dokument mit weiter- führenden Informationen Arbeitsschritt in Abbildungen: Die Nummerierung entspricht der Reihen- folge des Arbeitsablaufs. Warnung vor Sach- und Umweltschäden Spannungsführender Bereich Besonders beachten. Bauteil muss hörbar einrasten. ■ oder Akustisches Signal ■... -
Seite 7: Produktinformation
Zuerst informieren Produktinformation Das Lüftungsgerät Vitoair FS wird verwendet zur Be- Abhängig von den Temperaturen innerhalb und außer- und Entlüftung von Gebäuden über Leitungssysteme halb des Gebäudes wird die Wärme- und Feuchterück- für Zuluft und Abluft mit Wärme- und Feuchterückge- gewinnung automatisch aus- und wieder eingeschaltet. -
Seite 8: Ihre Anlage Ist Voreingestellt
Zuerst informieren Ihre Anlage ist voreingestellt Ihr Wohnungslüftungs-System ist werkseitig voreinge- Datum und Uhrzeit stellt und somit nach der Inbetriebnahme durch Ihren ■ Datum und Uhrzeit hat Ihr Fachbetrieb eingestellt. Fachbetrieb betriebsbereit: Sie können die Einstellungen jederzeit individuell nach Frostschutz Ihren Wünschen an der ViCare App oder mit der Funk- ■... -
Seite 9: Über Die Bedienung Übersicht
Über die Bedienung Übersicht Die Bedienelemente befinden sich unter der Designab- deckung. Designabdeckung abbauen Abb. 1 Bedienelemente Bedienelemente Abb. 2 Taster zur Bedienung Status-LED, weiß, gelb, rot Verbindungs-LED, weiß, gelb, rot Kommunikations-LED, weiß... - Seite 10 Verbindung zum Viessmann Server wird aufgebaut. Blinkt langsam gelb. Falsche WLAN-Referenz oder falsche WLAN-Zugangsdaten. Kei- ne Verbindung mit dem WLAN möglich Leuchtet dauerhaft gelb. Das WLAN-Signal ist schwach. Verbindung zum Viessmann Server hergestellt Blinkt langsam rot. Keine Verbindung zum Viessmann Server Leuchtet dauerhaft rot.
- Seite 11 Über die Bedienung Übersicht (Fortsetzung) Abb. 3...
-
Seite 12: Aus- Und Einschalten Wohnungslüftung Einschalten
Das Lüftungsgerät darf nicht mit einer defekten Eine defekte Anschlussleitung darf nur von oder beschädigten Netzanschlussleitung betrie- Elektrofachkräften oder vom Viessmann Techni- ben werden. Die Netzanschlussleitung muss schen Dienst ausgetauscht werden. ausgetauscht werden. Stecken Sie den Netzanschluss-Stecker in die Steck- dose. -
Seite 13: Abfragen
Licenses“. räts auf. 2. Verbinden Sie Ihr Endgerät mit dem WLAN „Viessmann-<xxxx>“. Eine Passwortabfrage erscheint. 3. Geben Sie den WPA2-Netzwerkschlüssel als Passwort für das WLAN „Viessmann-<xxxx>“ ein. Hinweis Den WPA2-Netzwerkschlüssel finden Sie auf einem Aufkleber im Lieferumfang. Third Party Software... -
Seite 14: Access-Point-Modus Deaktivieren
Abfragen Lizenzen abfragen für das integrierte… (Fortsetzung) 5 Contact Information Viessmann Climate Solutions SE 35108 Allendorf Germany Fax +49 64 52 70-27 80 Phone +49 64 52 70-0 open-source-software-support@viessmann.com www.viessmann.de Access-Point-Modus deaktivieren Den Taster (siehe Seite 9) kurz drücken. Der Access-Point-Modus ist deaktiviert. Das Lüftungs- gerät kann wieder über die ViCare App bedient wer-... -
Seite 15: Was Ist Zu Tun
Was ist zu tun? Räume zu kalt Ursache Behebung Bypass schließt nicht. Benachrichtigen Sie Ihren Fachbetrieb. ■ Elektrisches Vorheizregister defekt ■ Zuluft-/Abluftventilator defekt ■ Räume zu warm Ursache Behebung Bypass öffnet nicht. Prüfen und korrigieren Sie gegebenenfalls folgende Einstellungen: Raumtemperatur (Ablufttemperatur) ■... -
Seite 16: Störungen Werden Angezeigt
Was ist zu tun? Störungen werden angezeigt Ursache Behebung Störungscodes werden in den Bediengeräten oder Gefahr Apps angezeigt: Beim Öffnen des Geräts oder beim Berühren der F.59 Anschlüsse besteht die Gefahr eines elektri- ■ F.100 bis F.102 schen Schlags. ■ F.142 und F.143 Versuchen Sie nicht, Störungen selbst zu behe- ■... -
Seite 17: Instandhaltung Wohnungslüftungs-System Reinigen
Instandhaltung Wohnungslüftungs-System reinigen ■ Das Gehäuse des Lüftungsgeräts darf mit einem ■ Wir empfehlen, das Lüftungsgerät sowie das Lei- handelsüblichen Haushaltsreiniger gereinigt werden. tungssystem mindestens einmal jährlich durch den Verwenden Sie kein Scheuermittel. Fachbetrieb warten und gegebenenfalls reinigen zu Die Außenluft- und Abluftfilter im Lüftungsgerät lassen. -
Seite 18: Zuluft-/Abluftventile Reinigen
Instandhaltung Wohnungslüftungs-System reinigen (Fortsetzung) Modus zum Filterwechsel beenden ohne das Zeit- Designabdeckung anbauen intervall der internen Filter zurückzusetzen Bauen Sie nach abgeschlossener Bedienung die Halten Sie den Taster am Lüftungsgerät kürzer als Designabdeckung wieder an. 5 s gedrückt. Das Lüftungsgerät schaltet die Ventilatoren ein und arbeitet entsprechend der Einstellungen. -
Seite 19: Küchen-Abluftventil Reinigen
Instandhaltung Wohnungslüftungs-System reinigen (Fortsetzung) 2. Drehen Sie die Zuluft-/Abluftventile heraus (Bajo- Hinweis nettverschluss). ■ Verändern Sie nicht die Einstellung des Ringspalts 3. Reinigen Sie die Ventile feucht. Falls die Filter in den Abluftventilen verschmutzt ■ sind, tauschen Sie diese Filter aus: Siehe Kapitel 4. -
Seite 20: Filter Im Lüftungsgerät Austauschen
Instandhaltung Filter austauschen (Fortsetzung) Bedienungsanleitung Vitotrol 300-E Filter im Lüftungsgerät austauschen Achtung Staubablagerungen im Gerät können zu Geräte- schäden führen. Gerät nur mit Außenluft- und Abluftfilter betrei- ben. Lüftungsgerät öffnen Abb. 8 1. Starten Sie den Modus zum Filterwechsel, siehe Kapitel „Modus zum Filterwechsel“. - Seite 21 Instandhaltung Filter austauschen (Fortsetzung) Filter ausbauen Neue Filter einbauen Abb. 9 2. Außenluft- und Abluftfilter nicht reinigen. Beide Fil- ter austauschen und im Hausmüll entsorgen. Abb. 10 Position Anschlussvariante 1 Anschlussvariante 2 Abluftfilter G4 = ISO Coarse 60 % Außenluftfilter G4 = ISO Coarse 60 % ■...
-
Seite 22: Filter In Den Abluftventilen Austauschen
Instandhaltung Filter austauschen (Fortsetzung) Abb. 11 Filter in den Abluftventilen austauschen Achtung Falls Sie das Wohnungslüftungs-System ohne Filter betreiben, lagert sich Staub im Leitungs- system ab. Dadurch erhöht sich der Luftwider- stand. Starten Sie den Modus zum Filterwechsel, bevor Sie die Abluftventile herausdrehen. Siehe Seite 17. -
Seite 23: Filterwechselanzeige Zurücksetzen Und Filterwechsel Beenden
Instandhaltung Filter austauschen (Fortsetzung) Filterwechselanzeige zurücksetzen und Filterwechsel beenden Setzen Sie die Filterwechselanzeige an den Bedienge- räten zurück: Halten Sie den Taster länger als 5 s gedrückt. Sobald alle 3 LEDs einmal weiß aufgeleuchtet haben, den Taster loslassen. Die Aufforderung zum Filterwechsel in den Bedienge- räten (z. -
Seite 24: Stichwortverzeichnis
Stichwortverzeichnis Stichwortverzeichnis Abluftfilter LED-Anzeigen – reinigen..............17 – Bedeutung...............10 Abluftventil – Übersicht..............9 – reinigen..............18 Lizenzen..............7, 13 Access-Point-Modus Lüftungsgerät – aktivieren..............13 – öffnen..............20 – deaktivieren.............14 – schließen..............21 Außenluftfilter – reinigen..............17 Außenwanddurchführung..........7 Open-Source-Lizenzen..........13 Bedienelemente............9 Produktinformation............7 Designabdeckung Rechtliche Informationen........... -
Seite 28: Ihr Ansprechpartner
