Viessmann VITOVENT 300 Bedienungsanleitung
Vorschau ausblenden
Andere Handbücher für VITOVENT 300:
- Planungsunterlagen (118 Seiten) ,
- Planungsanleitung (72 Seiten) ,
- Serviceanleitung (56 Seiten)
Verwandte Anleitungen für Viessmann VITOVENT 300
Inhaltszusammenfassung für Viessmann VITOVENT 300

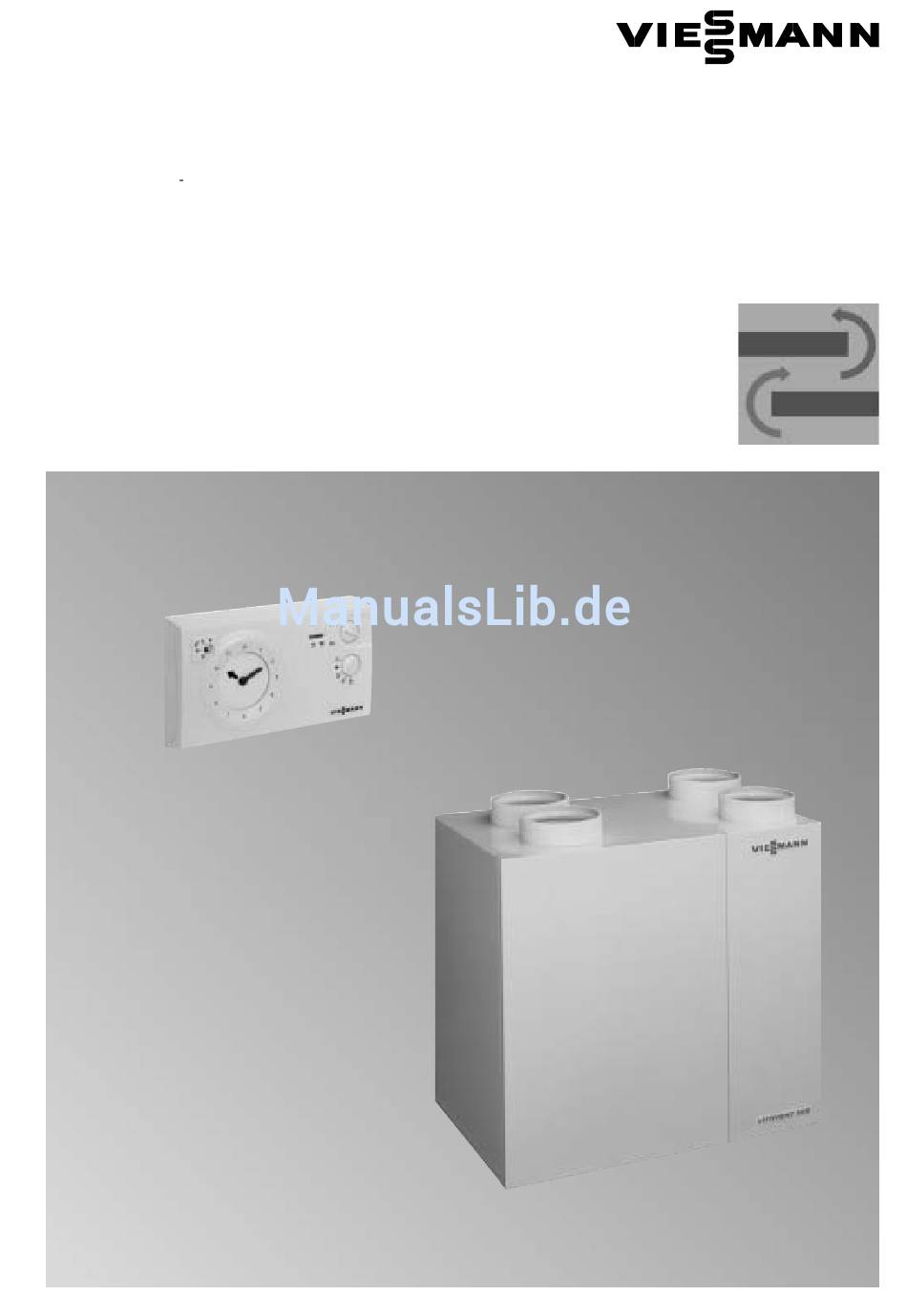

- Seite 1 Bedienungsanleitung für den Anlagenbetreiber Vitovent 300 Wohnungslüftungs System mit Wärmerückgewinnung und Fernbedienung VITOVENT 300 5581 414 5/2001...
-
Seite 2: Zuerst Informieren
Zuerst informieren Für Ihre Sicherheit Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Mensch und Sachwerte auszuschließen. Bedienung Installation Einbau von Zusatzkomponenten Lesen Sie bitte diese Bedienungsan Das Wohnungslüftungs System darf Der Einbau von Zusatzkomponenten, leitung sorgfältig durch. Darüber hin nicht gemeinsam mit einer offenen, die nicht mit dem Gerät geprüft wur raumluftabhängiger Feuerstelle... -
Seite 3: Inhaltsverzeichnis
Sofort bedienen Vitovent 300 ...................... -
Seite 4: Sofort Bedienen

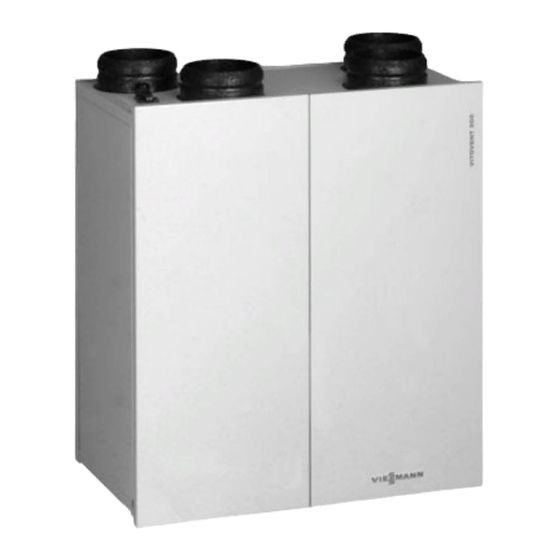

Sofort bedienen Vitovent 300 Das Wohnungslüftungs System Vitovent 300 besteht aus einem zentralen Zu und Abluftgerät, einem Rohrleitungssystem zur Luftführung sowie Schall dämpfern und Luftdurchlässen für Zu und Abluft. Über die Zuluftöffnungen gelangt frische Luft in die Wohn und Schlafräume, verbrauchte Luft wird aus Küche, Bad und WC abgeführt. -
Seite 5: Übersicht Der Bedien Und Anzeigeelemente
Sofort bedienen Übersicht der Bedien und Anzeigeelemente Schaltzustandsanzeige (Seite 9) Auto Schalter für Bypassklappe (Seite 7) Betriebsprogramm Wahlschalter (Seite 6) Wartungsanzeige für Filterwechsel (Seite 11) Funktionsanzeige für Betriebspro gramm Bedarfsbetrieb (Seite 6) Skalenring zum Wechsel zwischen Tages und Wochenprogramm (Seite 8) Auto Einstellung des Zeitintervalls für Filterwechsel (Seite 11) -
Seite 6: Betriebsprogramm Wählen
Sofort bedienen Betriebsprogramm wählen Bei der Installation der Anlage wurde die Luftleistung des Zu und Abluftgerä tes auf die spezifischen Gegebenheiten (Grundfläche, Zimmerhöhe, bauliche Besonderheiten) eingestellt. Wählen Sie mit dem Wahlschalter eines der Betriebsprogramme entspre chend Ihrem persönlichen Bedarf. Bedarfsbetrieb Beispiel (Partyfunktion) Bei hoher Luftfeuchte,... -
Seite 7: Wärmerückgewinnung
Sofort bedienen Wärmerückgewinnung Zur Wärmerückgewinnung wird die Abluft durch einen Gegenstromwärme tauscher geleitet. Dadurch wird die frische Luft (Außenluft) angewärmt, ohne in direkten Kon takt mit der verbrauchten Luft (Fortluft) zu kommen. Um die höchste Effektivität der Wärmerückgewinnung zu erreichen, halten Sie Fenster und Türen geschlossen, auch Türen zu Neben und Kellerräumen, die nicht in die Wohnraumlüftung einbezogen sind. -
Seite 8: Schaltuhr
Schaltuhr Zeitprogramm einstellen Die Schaltuhr der Fernbedienung ist umstellbar auf Tagesprogramm (täglich gleiches Programm) oder Wochenprogramm (individuelle Tagesprogrammie rung). Umstellung von Tagesprogramm auf Wochenprogramm 1. Klappe der Fernbedienung öffnen. 2. Skalenring abnehmen. 3. Zeiger drehen, bis die Nut des inneren Ringes auf einer Nut des äußeren Ringes steht. -
Seite 9: Schaltzeiten Einstellen
Schaltuhr Schaltzeiten einstellen Bei Umstellung der Schaltzeiten Klappe der Fernbedienung öffnen. 1. Umschaltzeiten durch abwechseln des Stecken der roten und blauen Reiter programmieren. Rote Reiter Die Schaltzustandsanzeige zeigt schalten in den im Betriebsprogramm u an, Normalbetrieb Blaue Reiter schalten in den welche Betriebsart durch die reduzierten Betrieb Schaltuhr momentan gesteuert... -
Seite 10: Reinigung
Reinigung Hinweise zur Reinigung Die Zuluft und Abluftfilter müssen regelmäßig gewechselt werden (siehe Seite 11). Der Wechsel sollte min. zweimal jährlich erfolgen (bei Bedarf). Das Zu und Abluftgerät sowie die Wir empfehlen, mit der Hei Luftkanäle sollten regelmäßig (ein zungsfachfirma einen Wartungs mal jährlich) durch einen Fachkundi vertrag abzuschließen. -
Seite 11: Filterwechsel
Filterwechsel Außenluft und Abluftfilter wechseln Blinkt die Wartungsanzeige −, müssen beide Filter im Zu und Abluftgerät geprüft werden. Bei extremer Verschmutzung müssen die Filter ersetzt werden. 1. Programmwahlschalter auf 9 stellen. 2. Rechte Gerätetür öffnen (Rastver schluss). 3. Filterrahmen für Außenluft A und Abluft B herausziehen und Filter matten aus dem Rahmen nehmen. -
Seite 12: Zeitintervall Für Filterwechsel
Filterwechsel Zeitintervall für Filterwechsel Der Zeitintervall für den Filterwechsel kann je nach Verschmutzungsgrad der Filtermatten länger oder kürzer eingestellt werden. 1. Klappe der Fernbedienung öffnen. 2. Einstellung am Drehknopf vor Hinweis! nehmen. Der lange Skalenstrich entspricht 4 Monate. 3. Klappe der Fernbedienung schließen. -
Seite 13: Konformitätserklärung Für Wohnungslüftung
Konformitätserklärung Konformitätserklärung für Wohnungslüftung Wir, die Viessmann Werke GmbH & Co D 35107 Allendorf, erklären in alleini ger Verantwortung, dass das Produkt Vitovent 300 mit Fernbedienung mit den folgenden Normen Gemäß den Bestimmungen der übereinstimmt: Richtlinien EN 55 014 89/392/EWG... - Seite 14 Viessmann Werke GmbH & Co D 35107 Allendorf...
