Seite 1
Bedienungsanleitung für den Anlagenbetreiber Vitovent 300 Wohnungslüftungs−System mit Wärmerückgewinnung und Fernbedienung Gültigkeitshinweis siehe letzte Seite. VITOVENT 300 Bitte aufbewahren! 5581 465 2/2004...
Zuerst informieren Für Ihre Sicherheit ¨ Bitte befolgen Sie diese Sicherheitshinweise genau, um Gefahren und Schäden für Mensch und Sachwerte auszuschließen. Bedienung Installation Lesen Sie bitte diese Bedienungsan Das Wohnungslüftungs System darf leitung sorgfältig durch. Darüber hin nicht gemeinsam mit einer offenen, aus erklärt Ihnen Ihr Heizungsfach raumluftabhängigen Feuerstelle mann gern die Funktion der Anlage...

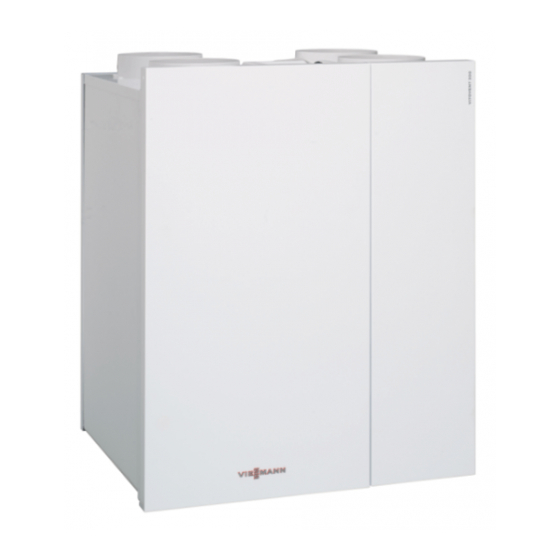

Sofort bedienen Vitovent 300 Das Wohnungslüftungs System Vitovent 300 besteht aus einem zentralen Zu und Abluftgerät, einem Rohrleitungssystem zur Luftführung sowie Schall dämpfern und Luftdurchlässen für Zu und Abluft. Über die Zuluftöffnungen gelangt frische Luft in die Wohn und Schlafräume, verbrauchte Luft wird aus Küche, Bad und WC abgeführt.
Sofort bedienen Übersicht der Bedien und Anzeigeelemente Schaltzustandsanzeige (Seite 11) Auto Schalter für Bypassklappe (Seite 7) Betriebsprogramm Wahl schalter (Seite 6) Wartungsanzeige für Filter wechsel (Seite 13) Funktionsanzeige für Betriebsprogramm Bedarfsbetrieb (Seite 6) Skalenring zum Wechsel zwischen Tages und Wochenprogramm Auto (Seite 9) Einstellung des Zeitinter...
Sofort bedienen Betriebsprogramm wählen Bei der Installation der Anlage wurde die Luftleistung des Zu und Abluftgerä tes auf die spezifischen Gegebenheiten (Grundfläche, Zimmerhöhe, bauliche Besonderheiten) eingestellt. Wählen Sie mit dem Wahlschalter eines der Betriebsprogramme entspre chend Ihrem persönlichen Bedarf. Bedarfsbetrieb (Partyfunktion) Erhöhter Luftaustausch Beispiel Bei hoher Luftfeuchte,...
Sofort bedienen Betriebsprogramm wählen (Fortsetzung) Bereitschaftsstellung Abschalten des Zu und Beispiel Abluftgerätes. Kurzzeitige Außerbetriebnahme der Anlage. ¨ Sicherheitshinweis! Das Zu und Abluftgerät ist nach ¨ Wenn das Gebäude bewohnt dieser Maßnahme nicht span wird, muss das Betriebspro nungslos. gramm Reduzierter Betrieb" gewählt werden, um die einwand freie Funktion sicherzustellen.
Seite 8
Außentemperaturen das im Wärme Betrieb" (bei Einstellung 50 oder tauscher anfallende Kondensat ein 80 m /h) bleibt die Zuluftmenge kon friert, wurde im Vitovent 300 eine Ver stant. Die Drehzahl des Abluftventila eisungsschutzschaltung integriert. tors wird ab einer Fortlufttemperatur In den Betriebsprogrammen Normal von + 1,5 ºC stufenlos erhöht, bis die...
Schaltuhr Zeitprogramm einstellen Die Schaltuhr der Fernbedienung ist umstellbar auf Tagesprogramm (täglich gleiches Programm) oder Wochenprogramm (individuelle Tagesprogrammie rung). Umstellung von Tagesprogramm auf Wochenprogramm 1. Klappe der Fernbedienung öffnen. 2. Skalenring abnehmen. 3. Zeiger drehen, bis die Nut des inneren Ringes auf einer Nut des äußeren Ringes steht.
Seite 10
Schaltuhr Zeitprogramm einstellen (Fortsetzung) Umstellung von Wochenprogramm auf Tagesprogramm 1. Klappe der Fernbedienung öffnen. 2. Skalenring abnehmen. 3. Zeiger drehen, bis die Nut des inneren Ringes auf der Nut des Mitnehmerstiftes steht. 4. Mitnehmerstift nach innen schieben. 5. Skalenring umdrehen und auf setzen.
Schaltuhr Schaltzeiten einstellen Bei Umstellung der Schaltzeiten Klappe der Fernbedienung öffnen. 1. Umschaltzeiten durch abwechseln des Stecken der roten und blauen Reiter programmieren. Rote Reiter schalten in den Normalbetrieb Blaue Reiter schalten in den reduzierten Betrieb Die Schaltzustandsanzeige zeigt im Betriebsprogramm u an, wel che Betriebsart durch die Schalt uhr momentan gesteuert wird:...
Reinigung Hinweise zur Reinigung Die Zuluft und Abluftfilter müssen Wir empfehlen, mit der Heizungs regelmäßig gewechselt werden fachfirma einen Wartungsvertrag (siehe Seite 13). abzuschließen. Der Wechsel sollte min. zweimal jährlich erfolgen (bei Bedarf). Unterlassene Wartung stellt ein Risiko dar; regelmäßige Reinigung Das Zu und Abluftgerät sowie die und Wartung gibt Ihnen die Gewähr Luftkanäle sollten regelmäßig (ein...
Filterwechsel Außenluft und Abluftfilter wechseln Blinkt die Wartungsanzeige −, müssen beide Filter im Zu und Abluftgerät geprüft werden. Bei extremer Verschmutzung müssen die Filter ersetzt werden. 1. Programmwahlschalter auf 9 stellen. 2. Rechte Gerätetür öffnen (Rastver schluss). 3. Filterrahmen für Außenluft A und Abluft B herausziehen und Filter matten aus dem Rahmen nehmen.
Filterwechsel Zeitintervall für Filterwechsel Der Zeitintervall für den Filterwechsel kann je nach Verschmutzungsgrad der Filtermatten länger oder kürzer eingestellt werden. 1. Klappe der Fernbedienung öffnen. 2. Einstellung am Drehknopf vornehmen. Hinweis! Der lange Skalenstrich entspricht 4 Monaten. 3. Klappe der Fernbedienung schließen.
Ihr Ansprechpartner Für Rückfragen oder Wartungs und Instandsetzungsarbeiten an Ihrer Heizungsanlage wenden Sie sich bitte an Ihren Heizungsfachbetrieb. Heizungsfachbetriebe in Ihrer Nähe finden Sie z. B. unter www.viessmann.de im Internet. Viessmann Werke GmbH & Co KG D 35107 Allendorf...
