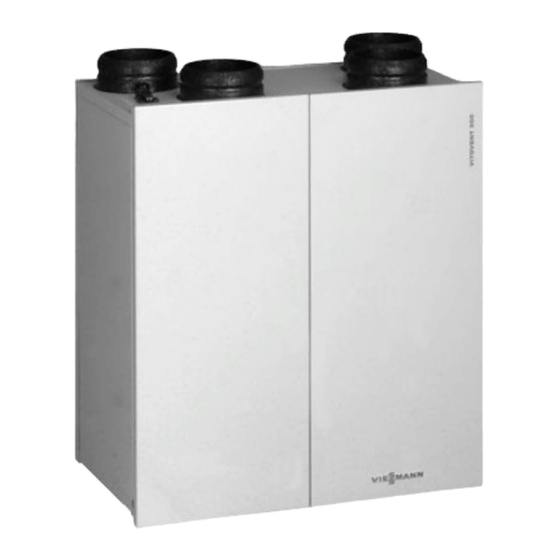

Viessmann VITOVENT 300 Serviceanleitung

Wohnungslüftungs-system mit wärmerückgewinnung für max. luftvolumenstrom 180 m3 /h, 300 m3 /h, 400 m3 /h
Vorschau ausblenden Andere Handbücher für VITOVENT 300:
Inhaltsverzeichnis

Werbung

Quicklinks

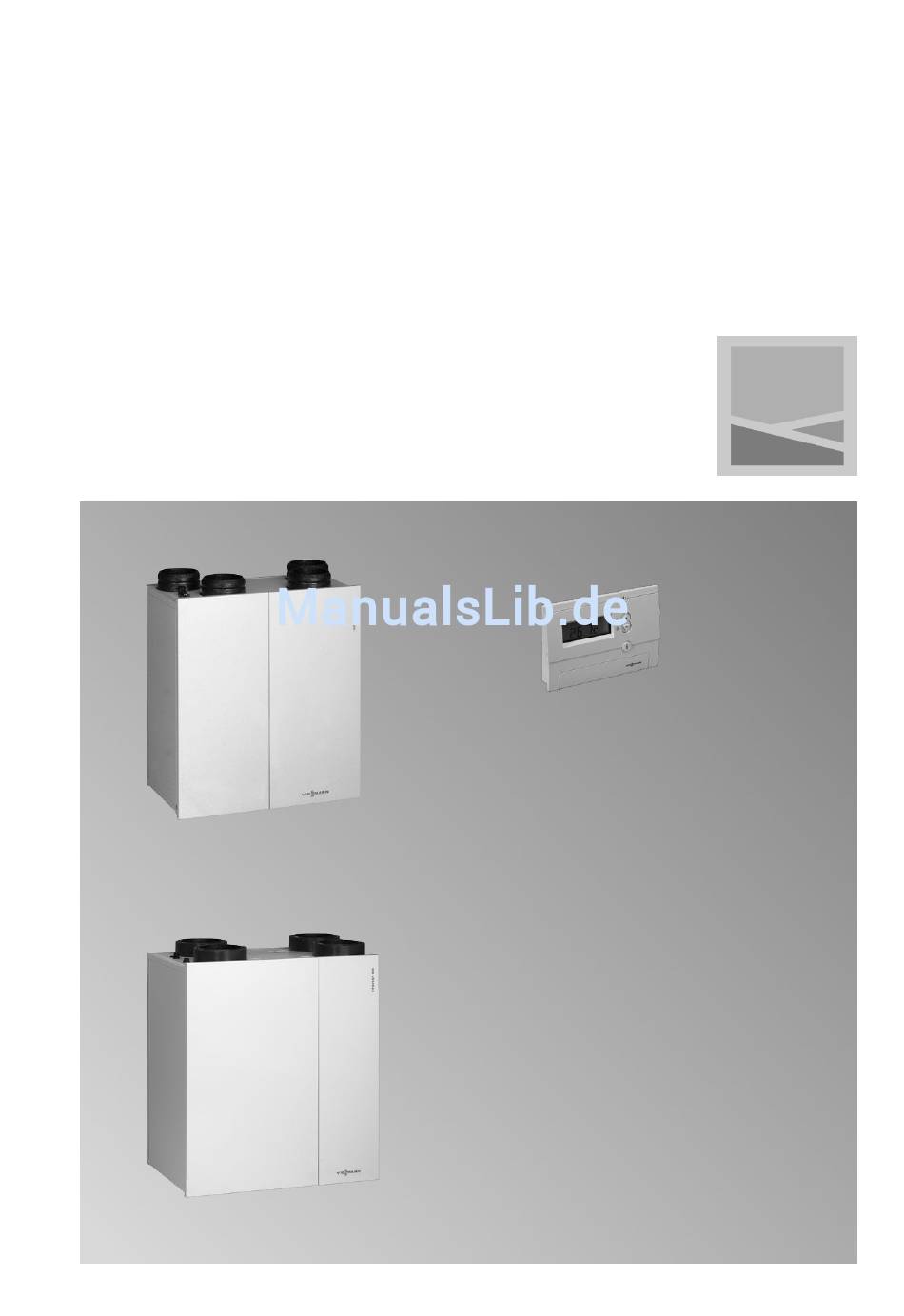

VIESMANN
Serviceanleitung
für die Fachkraft
Vitovent 300
Wohnungslüftungs-System mit Wärmerückgewinnung
3
3
3
für max. Luftvolumenstrom 180 m
/h, 300 m
/h, 400 m
/h
Gültigkeitshinweise siehe letzte Seite
VITOVENT 300
Bitte aufbewahren!
5681 858
4/2010

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Viessmann VITOVENT 300

Inhaltszusammenfassung für Viessmann VITOVENT 300

  • Seite 1 VIESMANN Serviceanleitung für die Fachkraft Vitovent 300 Wohnungslüftungs-System mit Wärmerückgewinnung für max. Luftvolumenstrom 180 m /h, 300 m /h, 400 m Gültigkeitshinweise siehe letzte Seite VITOVENT 300 Bitte aufbewahren! 5681 858 4/2010...

  • Seite 2: Sicherheitshinweise

    Fachkundi- len mit sicherheitstechnischer gen zu erfolgen. Funktion gefährdet den sicheren Betrieb der Anlage. Vorschriften Defekte Bauteile müssen durch Viessmann Originalteile ersetzt Beachten Sie bei Arbeiten werden. ■ die gesetzlichen Vorschriften zur Unfallverhütung, ■ die gesetzlichen Vorschriften zum Umweltschutz, ■...
  • Seite 3 Anlage geprüft wur- den, können die Funktion beein- trächtigen. Der Einbau nicht zugelassener Komponenten sowie nicht genehmigte Ände- rungen und Umbauten können die Sicherheit beeinträchtigen und die Gewährleistung ein- schränken. Bei Austausch ausschließlich Viessmann Originalteile oder von Viessmann freigegebene Ersatz- teile verwenden.

  • Seite 4: Inhaltsverzeichnis

    Inhaltsverzeichnis Inhaltsverzeichnis Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung......Weitere Angaben zu den Arbeitsschritten............Fernbedienung Parameter einstellen.................... 38 Auslieferungszustand wieder herstellen............... 41 Störungsbehebung Diagnose an der Fernbedienung................42 Instandsetzung..................... 44 Anschluss- und Verdrahtungsschema............. 46 Einzelteillisten Einzelteilliste Vitovent mit max. Luftvolumenstrom 180 m /h.......

  • Seite 5: Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion Und Wartung

    Erstinbetriebnahme, Inspektion, Wartung Arbeitsschritte - Erstinbetriebnahme, Inspektion und Wartung Weitergehende Hinweise zu den Arbeitsschritten siehe jeweils angegebene Seite Arbeitsschritte für die Erstinbetriebnahme Arbeitsschritte für die Inspektion Arbeitsschritte für die Wartung Seite • 1. Kontrolle des Wohnungslüftungs-Systems....• • • 2. Vitovent einschalten............•...

  • Seite 6: Weitere Angaben Zu Den Arbeitsschritten

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten Kontrolle des Wohnungslüftungs-Systems Gefahr Hinweis zum Betrieb des Vitovent 300 Der gleichzeitige Betrieb einer in Verbindung mit einer raumluftab- raumluftabhängigen Feuerstätte hängigen Feuerstätte (z.B. offener Kamin) und des ■ Bauseits muss eine Sicherheitsein- Vitovent im selben Verbren- richtung installiert werden.

  • Seite 7: Vitovent Einschalten

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Wir empfehlen, das Wohnungslüf- ■ Verbindung vom Vitovent zum Kanal- tungs-System nach folgenden Merk- system in flexibler Ausführung. malen zu prüfen: ■ Fachgerechte Kondenswasserablei- ■ Freier Querschnitt von Außenluftan- tung, fachgerechte Wärmedämmung saugung und Fortluftführung.

  • Seite 8: Luftvolumenströme Für Betriebsart Einstellen

    7. d zur Bestätigung des einge- stellten Werts. 3. d zur Bestätigung. 8. „ESC“ um nach Einstellung der 4. xw für „Parameter“. Luftvolumenströme das Menü zu verlassen. Auslieferungszustand: Vitovent 300 für max. Luftvolu- menstrom Reduzierte Lüftung Normale Lüftung Erhöhte Lüftung...

  • Seite 9: Kanalsystem Metall: Zuluft-/Abluftöffnungen Voreinstellen

    ■ Die Einstellung für die normale Lüf- tung muss min. 5 m /h geringer sein als die Einstellung für den Komfortbe- trieb. Einstellbereiche (stufenlos): Vitovent 300 für max. Luftvolu- menstrom Reduzierte Lüftung 50 - 170 50 - 290 50 - 390 Normale Lüftung...
  • Seite 10 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Zuluftöffnung für Wandeinbau (DN 100) Max. Volumenstrom: 30 m Luftvolumenstrom in m³/h A Anzahl der freien Öffnungen 1. Aus dem Diagramm die erforderlich 2. An der Zuluftöffnung für Wandeinbau Anzahl an Öffnungen ermitteln, in die ermittelte Anzahl an Öffnungen Abhängigkeit vom geplanten Druck- A einstellen.
  • Seite 11 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 3. Wert in das Inbetriebnahme-Protokoll Einzustellende Anzahl Öffnungen: 6 aufnehmen. Beispiel: Für die Teilstrecke sind folgende Daten aus der Planung vorhanden: ■ Druckverlust: 20 Pa ■ Luftvolumenstrom: 27 m Zuluftventil für Deckeneinbau (DN 100, DN 125) Ø...
  • Seite 12 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) DN 100, Luftaustrittswinkel 180° Luftvolumenstrom in m³/h A Öffnungsweite des Ringspalts in...
  • Seite 13 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) DN 100, Luftaustrittswinkel 360° Luftvolumenstrom in m³/h A Öffnungsweite des Ringspalts in...
  • Seite 14 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) DN 125, Luftaustrittswinkel 180° Luftvolumenstrom in m³/h A Öffnungsweite des Ringspalts in...
  • Seite 15 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) DN 125, Luftaustrittswinkel 360° Luftvolumenstrom in m³/h A Öffnungsweite des Ringspalts in 1. Aus dem Diagramm den erforderli- 3. Wert in das Inbetriebnahme-Protokoll chen Ringspalt ermitteln, in Abhän- aufnehmen. gigkeit vom geplanten Druckverlust und Luftvolumenstrom für die Teil- strecke.
  • Seite 16 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Fußbodenauslass Max. Volumenstrom: 35 m A Öffnungsweite...
  • Seite 17 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 32,5 27,5 22,5 17,5 12,5 Luftvolumenstrom in m³/h A Öffnungsweite in mm 1. Aus dem Diagramm die erforderliche 3. Mit Schieber am Fußbodenauslass Öffnungsweite für den Fußboden- die ermittelte Öffnungsweite A ein- auslass ermitteln, in Abhängigkeit stellen.
  • Seite 18 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Schlitzauslass mit Anschlusskasten Max. Volumenstrom: 35 m A Öffnungsweite 22,5 17,5 12,5 Luftvolumenstrom in m³/h A Öffnungsweite in mm 1. Aus dem Diagramm die erforderliche 3. Mit Schieber an der Rückseite des Öffnungsweite für den Schlitzauslass Schlitzauslasses (siehe folgende ermitteln, in Abhängigkeit vom...
  • Seite 19 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Einzustellende Öffnungsweite: 30 mm 4. Wert in das Inbetriebnahme-Protokoll aufnehmen. Luftaustrittswinkel einstellen Der Luftaustrittswinkel kann in Abhän- gigkeit von der Einbaulage auf 180° oder auf 360° eingestellt werden. A Luftaustrittswinkel B Stellrad mit Skala C Schieber an der Rückseite des Schlitzauslasses Einbaulage...
  • Seite 20 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Einbaulage Einstellung der Stellräder Deckeneinbau Alle Stellräder auf „6“ Eine Hälfte der Stellräder auf „1/A “, die andere auf „F/6“ Abluftventil für Wand- und Deckeneinbau Nenn-Durchmesser Maß a DN 100 DN 125 Max.
  • Seite 21 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) DN 100 Luftvolumenstrom in m³/h A Ventilkegelstellung in mm...
  • Seite 22 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) DN 125 Luftvolumenstrom in m³/h A Ventilkegelstellung in mm 1. Aus dem Diagramm die erforderliche 3. Wert in das Inbetriebnahme-Protokoll Ventilkegelstellung ermitteln, in aufnehmen. Abhängigkeit vom geplanten Druck- verlust und Luftvolumenstrom für die Teilstrecke.
  • Seite 23 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Beispiel: Für die Teilstrecke sind folgende Daten aus der Planung vorhanden: ■ Abluftventil für Wand- und Decken- einbau: DN 100 ■ Druckverlust: 20 Pa ■ Luftvolumenstrom: 35 m Ventilkegelstellung: 6 mm Küchen-Abluftventil DN 100 Max.
  • Seite 24 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) A Ventilkegelstellung...
  • Seite 25 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Luftvolumenstrom in m³/h A Ventilkegelstellung in mm 1. Aus dem Diagramm die erforderliche 3. Wert in das Inbetriebnahme-Protokoll Ventilkegelstellung ermitteln, in aufnehmen. Abhängigkeit vom geplanten Druck- verlust und Luftvolumenstrom für die Teilstrecke.
  • Seite 26 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Küchen-Abluftventil DN 125 Max. Volumenstrom: 75 m Luftvolumenstrom in m³/h A-F Freier Querschnitt: 0 % bis 50 %...

  • Seite 27: Kanalsystem Kunststoff: Zuluft-/Abluftöffnungen Voreinstellen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 1. Aus dem Diagramm den erforderli- chen freien Querschnitt ermitteln, in Abhängigkeit vom geplanten Druck- verlust und Luftvolumenstrom für die Teilstrecke. 2. Am Küchen-Abluftventil den ermittel- ten freien Querschnitt A-F einstel- len.
  • Seite 28 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Zuluftventil öffnen Zu Arbeitsschritt 2.: Zuluftventil bis zum Ende der Skala öff- nen.

  • Seite 29: Luftaustrittswinkel Am Zuluftventil Einstellen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Luftaustrittswinkel am Zuluftventil einstellen Der Luftaustrittswinkel kann durch Ein- bau eines Luftleitblechs (Lieferumfang Zuluftventil) von 360° auf 180° einge- schränkt werden (z.B. bei Deckeneinbau in der Nähe von Wänden).
  • Seite 30 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Abluftventil öffnen Zu Arbeitsschritt 2.: Abluftventil bis zum Ende der Skala öff- nen.

  • Seite 31: Luftvolumenströme Einregulieren

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Luftvolumenströme einregulieren 2. Mit einem Flügelradanemometer die Luftgeschwindigkeit (oder direkt den Volumenstrom) an den Zuluft- und Abluftventilen messen (Anleitung des Messgeräteherstellers beachten). Messwerte in das Inbetriebnahme- Protokoll aufnehmen. Hinweis Bei Zu- und Abluftventilen den Mess- trichter B verwenden, damit der gesamte Luftvolumenstrom am Ring- spalt des Zuluft-/Abluftventils erfasst...
  • Seite 32 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 6. Zweite Messung durchführen und Hinweis Nachregulierung prüfen. Die Einregulierung der Luftmengen mit- Neue Werte in das Inbetriebnahme- tels Flügelradanemometer ergibt keine Protokoll aufnehmen. hohe Genauigkeit. Abweichungen um ±10 % sind möglich. Wichtig ist die 7.
  • Seite 33 Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Abluftventil (DN 100) Luftgeschwindigkeit in m/s A Ringspalt Fußbodenauslass Öffnungsweite [mm] Gemessene Luftgeschwindigkeit [m/s] Luftvolumenstrom [m 1,26 1,89 2,52 2,62 3,78 5,04 3,78 5,87 7,56 5,04 7,56 10,08 6,30 9,45 12,60 7,56 11,34 15,12...

  • Seite 34: Anlage Außer Betrieb Nehmen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Anlage außer Betrieb nehmen Bei Arbeiten am geöffneten Gerät: Gefahr Das Berühren spannungsfüh- render Bauteile kann zu gefährli- chen Verletzungen durch elektri- schen Strom führen. Vor Arbeiten am Gerät Netzste- cker ziehen und gegen Wieder- einstecken sichern.

  • Seite 35: Vitovent, Gegenstrom-Wärmetauscher, Filtermatten Reinigen (Ggf. Austauschen)

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Vitovent, Gegenstrom-Wärmetauscher, Filtermatten reinigen (ggf. austauschen) HG F Vitovent 300 für max. Luftvolumenstrom 180 m HG F Vitovent 300 für max. Luftvolumenstrom 300 m /h bzw. 400 m A Reinluftseite der Filtermatte...

  • Seite 36: Kondenswasserablauf Prüfen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) Achtung 4. Filtermatten nach Bedarf mit einem Mechanische Beanspru- Staubsauger reinigen oder nach chung kann zur Beschädi- mehrfach erfolgter Reinigung erset- gung der Lamellen des zen. Gegenstrom-Wärmetau- schers führen. Hinweis Gegenstrom-Wärmetauscher ■...

  • Seite 37: Gegenstromwärmetauscher Einbauen Und Vitovent Schließen

    Erstinbetriebnahme, Inspektion, Wartung Weitere Angaben zu den Arbeitsschritten (Fortsetzung) 2. Festen Sitz und Dichtheit des Kon- 3. Dichtheit der Verbindung des Kon- denswasser-Ablaufschlauchs am denswasser-Ablaufwinkels zur Kon- Kondenswasserablaufwinkel prüfen denswasserwanne prüfen. (siehe Abb. Seite 35). Gegenstromwärmetauscher einbauen und Vitovent schließen Achtung 2.

  • Seite 38: Fernbedienung

    Fernbedienung Parameter einstellen Achtung 6. xw um den Wert zu ändern Falsche Einstellungen können Betriebsstörungen verursachen. Hinweis Einstellungen dürfen ausschließ- Nur blinkende Werte können lich von der Fachkraft durchge- geändert werden. führt werden. Nicht blinkenden Werte sind Bei Fehlbedienungen durch den Betriebsdaten.
  • Seite 39 Fernbedienung Parameter einstellen (Fortsetzung) Para- Ausliefe- Einstellbereich meter rungszu- Beschreibung stand Luftvolumenstrom bei normaler Lüf- tung in m Einstellung: ■ Min. 10 m /h höher als Einstellung für normale Lüftung. ■ Min. 5 m /h geringer als Einstellung für erhöhte Lüftung. Bei Vitovent mit max.
  • Seite 40 Fernbedienung Parameter einstellen (Fortsetzung) Para- Ausliefe- Einstellbereich meter rungszu- Beschreibung stand Festes Druckungleichgewicht zum Aus- 0 -100 bis +100 m gleich von Undichtigkeiten des Gebäu- des. ■ -100 bis 0 m /h erzeugt Unterdruck ■ 0 bis +100 m /h erzeugt Überdruck Hinweis Unterdruck im Gebäude kann dazu füh- ren, dass Außenluft nicht durch den...

  • Seite 41: Auslieferungszustand Wieder Herstellen

    Fernbedienung Parameter einstellen (Fortsetzung) Para- Ausliefe- Einstellbereich meter rungszu- Beschreibung stand Bypass Modus 1 0: Bypass ZU 1: Bypass automa- tisch 2: Nicht einstellen Bypass Hysterese. 2 0 bis 5 K Temperaturdifferenz in K, zum Öffnen und Schließen der Bypass-Klappe (betrifft Parameter „03“...

  • Seite 42: Störungsbehebung

    Störungsbehebung Diagnose an der Fernbedienung Betriebsdaten aufrufen 1. Drehschalter für Programm-Auswahl 7. d zur Bestätigung des einge- auf „MENU“ stellen. stellten Werts. 2. xw für „Service“. 8. „ESC“ um das Menü zu verlassen. 3. d zur Bestätigung. Falls länger als 5 min. keine Taste betä- tigt wird, erscheint erneut die Grundan- 4.
  • Seite 43 Störungsbehebung Diagnose an der Fernbedienung (Fortsetzung) Para- Bedeutung Wertebereich meter Stellung Bypass 0 Bypass geschlossen 1 Bypass automatisch 2 Zuluft min. Außenlufttemperatur -100 bis +200 (≙ -100 bis +100 °C) Ablufttemperatur, Istwert -100 bis +100 (≙ -100 bis +100 °C) Zuluftvolumenstrom, Istwert 0 bis 40 (≙...

  • Seite 44: Instandsetzung

    Störungsbehebung Diagnose an der Fernbedienung (Fortsetzung) Code Störungsursache Maßnahme Ablufttemperatur- Leitungen vom Sensor zur Steuerleiterplatte prü- sensor defekt fen. Sensor prüfen, ggf. austauschen. Keine Störung, Filter gemäß den Angaben auf Seite 35 reinigen das Gerät läuft wei- oder austauschen. ter. Filterreinigung oder -wechsel erforder- lich.
  • Seite 45 Störungsbehebung Instandsetzung (Fortsetzung) Sicherungen Die Sicherungen befinden sich auf der Steuerleiterplatte (siehe Seite 46). F1: T2 A, 250 V~ max. Verlustleistung ≤ 1,6 W F4: T5 A, 250 V~ max. Verlustleistung ≤ 2,5 W...

  • Seite 46: Anschluss- Und Verdrahtungsschema

    Anschluss- und Verdrahtungsschema Anschluss- und Verdrahtungsschema Steuerleiterplatte A Netzanschluss 230 V/50 Hz H Motor Bypass-Klappe B Abluftventilator K Zur Zusatz-Leiterplatte Klemme X6 C Zuluftventilator L Zur Zusatz-Leiterplatte Klemme D Busverbindung OpenTherm F1 Sicherung T2 A, 250 V~ E Fernbedienung F4 Sicherung T5 A, 250 V~ F Außenlufttemperatursensor Pt500 G Raumlufttemperatursensor Pt500...
  • Seite 47 Anschluss- und Verdrahtungsschema Anschluss- und Verdrahtungsschema (Fortsetzung) Zusatzleiterplatte K Zur Steuerleiterplatte Klemme X12 F2 Sicherung T5 A, 250 V~ F3 Sicherung T5 A, 250 V~ L Zur Steuerleiterplatte Klemme X13 M Klemmen X1.5/X1.6: Anschluss Sicherheitseinrichtung zur Verriegelung des Vitovent bei Unterdruck im Raum...

  • Seite 48: Einzelteillisten

    Einzelteillisten Einzelteilliste Vitovent mit max. Luftvolumenstrom 180 m Hinweise für Ersatzbestellungen! 004 Wärmetauscher Best.-Nr. und Herst.-Nr. (siehe Typen- 007 Satz Filtermatten schild) sowie die Positionsnummer des 008 Temperatursensor Einzelteils (aus dieser Einzelteilliste) 010 Vordertür links angeben. 011 Vordertür rechts Handelsübliche Teile sind im örtlichen Fachhandel erhältlich.
  • Seite 49 Einzelteillisten Einzelteilliste Vitovent mit max.… (Fortsetzung)

  • Seite 50: Einzelteilliste Vitovent Mit Max. Luftvolumenstrom 300 M

    Einzelteillisten Einzelteilliste Vitovent mit max. Luftvolumenstrom 300 m /h und 400 m Hinweise für Ersatzbestellungen! 005 Bypass-Klappe (komplett) Best.-Nr. und Herst.-Nr. (siehe Typen- 007 Satz Filtermatten schild) sowie die Positionsnummer des 008 Temperatursensor Einzelteils (aus dieser Einzelteilliste) 010 Vordertür links angeben.
  • Seite 51 Einzelteillisten Einzelteilliste Vitovent mit max.… (Fortsetzung)

  • Seite 52: Protokolle

    Protokolle Inbetriebnahme-Protokoll...

  • Seite 53: Beispiel Für Inbetriebnahme-Protokoll

    Protokolle Beispiel für Inbetriebnahme-Protokoll...

  • Seite 54: Technische Daten

    Technische Daten Technische Daten Vitovent 300 für max. Luftvolu- menstrom Einstellbereich Luftvolumenstrom (stufenlos) Reduzierte Lüftung 50 - 170 50 - 290 50 - 390 Nenn-Lüftung (Normale Lüftung) 50 - 175 50 - 295 50 - 395 Erhöhte Lüftung 50 - 180...

  • Seite 55: Bescheinigungen

    Bescheinigungen Konformitätserklärung Wir, die Viessmann Werke GmbH&Co KG, D-35107 Allendorf, erklären in alleiniger Verantwortung, dass das Produkt Vitovent 300 mit Fernbedienung mit den folgen- den Normen übereinstimmt: EN 55 014 EN 60 335-1 Gemäß den Bestimmungen folgender Richtlinien wird dieses Produkt mit _ gekenn-...
