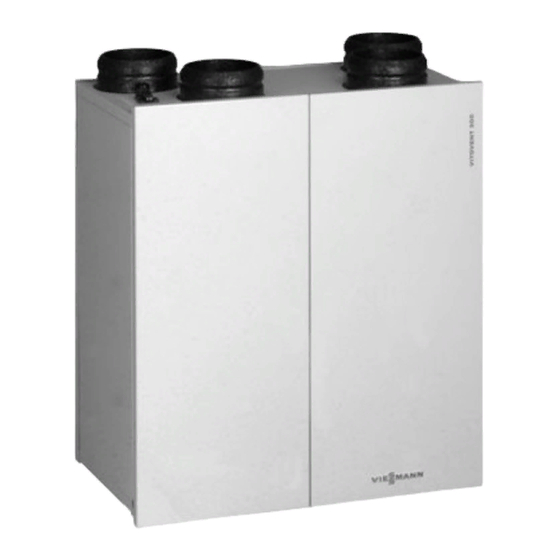

- Seite 1 Serviceanleitung für die Fachkraft Vitovent 300 Wohnungslüftungs System mit Wärmerückgewinnung und Fernbedienung VITOVENT 300 5681 425 9/2001...
-
Seite 2: Allgemeine Informationen
Betreiber der Anlage die Bedienungs anleitung zu übergeben und ihn in Bei Arbeiten, die ein Öffnen der die Bedienung einzuweisen. Regelung erfordern, darf über die internen Bauteile keine statische Ent ladung stattfinden. Gültigkeitshinweise Gültig für Vitovent 300 mit Herstell Nr. 3002 017 kkkkk... -
Seite 3: Inhaltsverzeichnis
Inhalt Seite Allgemeine Informationen Sicherheitshinweise ..................Gültigkeitshinweise . -
Seite 4: Vorkontrolle Der Anlage
Erstinbetriebnahme 1. Vorkontrolle der Anlage ¨ Sicherheitshinweis! Vor der Inbetriebnahme des Wohnungslüftungs Systems muss die Anlage überprüft werden. Kommt ein Vitovent gemeinsam mit einem raumluftabhängigen Gerät zum Einsatz, ist eine bauseitige Verriegelung beider Geräte vorgeschrieben (z.B. mittels Adapter Flüssiggas/Abluftgeräte, Best. Nr. 7408 620). Dies gilt auch für die Verwendung anderer Fabrikate. -
Seite 5: Luftmenge Einstellen
Erstinbetriebnahme 2. Luftmenge einstellen Die Drehzahl der beiden Ventilatoren wird automatisch angepasst, um die eingestellte Luftmenge (zu und abluftseitig) unabhängig vom Widerstand der Anlage konstant zu halten. Werkseitige Einstellung m Reduzierter Betrieb 80 m ..s Normalbetrieb 160 m /h (Grundluftwechsel) -
Seite 6: Temperatureinstellungen Bypass
Erstinbetriebnahme 3. Temperatureinstellungen Bypass Die Bypassklappe wird automatisch geöffnet und geschlossen in Abhängig keit von: H Außen und Raumtemperatur (werden jeweils durch Temperaturfühler im Gerät erfasst) H eingestelltem Jumper. Die Bypassklappe öffnet: H wenn die Außentemperatur niedriger ist als die Raumtemperatur und H die Außentemperatur höher ist als 15 ºC und H die Raumtemperatur höher ist als die am Jumper A eingestellte Tempe ratur. -
Seite 7: Zuluftöffnungen Einstellen
Erstinbetriebnahme 4. Zuluftöffnungen einstellen Zuluftöffnung für Wandeinbau (DN 100) 1. Öffnungsweiten des Luftdurchlas ses anhand des geplanten Volu menstromes und des vorgegebe nen Druckverlustes aus dem jeweiligen Diagramm ermitteln. 2. Luftdurchlass nach der ermittelten Öffnungsweite einstellen. 3. Wert in das Inbetriebnahme Proto koll aufnehmen. - Seite 8 Erstinbetriebnahme 4. Zuluftöffnungen einstellen (Fortsetzung) Zuluftöffnung für Deckeneinbau (DN 100), Einbau in Raumecke Ø 96 1. Öffnungsweiten des Luftdurchlas ses anhand des geplanten Volu menstromes und des vorgegebe nen Druckverlustes aus dem jeweiligen Diagramm ermitteln. 2. Luftdurchlass nach der ermittelten Öffnungsweite einstellen.
- Seite 9 Erstinbetriebnahme 4. Zuluftöffnungen einstellen (Fortsetzung) Zuluftöffnung für Deckeneinbau (DN 100), Einbau in Raummitte Ø 96 1. Öffnungsweiten des Luftdurchlas ses anhand des geplanten Volu menstromes und des vorgegebe nen Druckverlustes aus dem jeweiligen Diagramm ermitteln. 2. Luftdurchlass nach der ermittelten Öffnungsweite einstellen.
- Seite 10 Erstinbetriebnahme 4. Zuluftöffnungen einstellen (Fortsetzung) Fußbodenauslass (Zuluftelement für Bodeneinbau) 1. Öffnungsweiten des Luftdurchlas ses anhand des geplanten Volu menstromes und des vorgegebe nen Druckverlustes aus dem jeweiligen Diagramm ermitteln. 2. Luftdurchlass nach der ermittelten Öffnungsweite einstellen. Hinweis! Zum Einstellen muss das Gitter herausgenommen werden.
- Seite 11 Erstinbetriebnahme 4. Zuluftöffnungen einstellen (Fortsetzung) Sockelquellauslass (Zuluftelement für Wandeinbau) 1. Öffnungsweiten des Luftdurchlas ses anhand des geplanten Volu menstromes und des vorgegebe nen Druckverlustes aus dem jeweiligen Diagramm ermitteln. 2. Luftdurchlass nach der ermittelten Öffnungsweite einstellen. 3. Wert in das Inbetriebnahme Proto koll aufnehmen.
- Seite 12 Erstinbetriebnahme 4. Zuluftöffnungen einstellen (Fortsetzung) Schlitzauslass (Zuluftelement für Wand und Deckeneinbau) 1. Öffnungsweiten des Luftdurchlas ses anhand des geplanten Volu menstromes und des vorgegebe nen Druckverlustes aus dem jeweiligen Diagramm ermitteln. 2. Luftdurchlass nach der ermittelten Öffnungsweite einstellen. 3. Wert in das Inbetriebnahme Proto koll aufnehmen.
-
Seite 13: Abluftöffnungen Einstellen
Erstinbetriebnahme 5. Abluftöffnungen einstellen Abluftventil für Wand und Deckeneinbau 1. Öffnungsweiten des Luftdurchlas ses anhand des geplanten Volu menstromes und des vorgegebe nen Druckverlustes aus dem jeweiligen Diagramm ermitteln. 2. Luftdurchlass nach der ermittelten Öffnungsweite einstellen. 3. Wert in das Inbetriebnahme Proto koll aufnehmen. -
Seite 14: H Küchen Abluftventil
Erstinbetriebnahme 5. Abluftöffnungen einstellen (Fortsetzung) Küchen Abluftventil 1. Öffnungsweiten des Luftdurchlas ses anhand des geplanten Volu menstromes und des vorgegebe nen Druckverlustes aus dem jeweiligen Diagramm ermitteln. 2. Luftdurchlass nach der ermittelten Öffnungsweite einstellen. 3. Wert in das Inbetriebnahme Proto koll aufnehmen. -
Seite 15: Luftvolumenströme Messen
Erstinbetriebnahme 6. Luftvolumenströme messen Die Luftvolumenströme können über Hinweis! die gemessenen Lufteintritts bzw. Die Einregulierung der Luftmengen austrittsgeschwindigkeiten aus den mittels Flügelradanemometer stellt Kennliniendiagrammen auf Seite 16 keinen Anspruch auf hohe Genauig abgelesen werden. keit. Abweichungen um "10 % sind möglich. - Seite 16 Erstinbetriebnahme 6. Luftvolumenströme messen (Fortsetzung) Luftvolumenstrom Kennlinien Zuluftöffnung Wandeinbau 1. Über die gemessenen Luftge schwindigkeiten die Luftvolumen ströme aus den Kennliniendia grammen ablesen. 2. Werte in das Inbetriebnahme Protokoll aufnehmen. Luftgeschwindigkeit [m/s] Zuluftöffnung für Deckeneinbau in der Raumecke Hinweis! Bei der Zuluftöffnung für Deckenein bau in der Raummitte verdoppelt sich der Luftvolumenstrom.
-
Seite 17: H Luftvolumenströme Nachregulieren
Erstinbetriebnahme 6. Luftvolumenströme messen (Fortsetzung) Luftvolumenströme nachregulieren 1. Abweichung zwischen geplanten und gemessenen Volumenströ men ermitteln. 2. Luftdurchlässe entsprechend der Relation der Abweichung nach regulieren. 3. Nachregulierte Öffnungsweiten in das Inbetriebnahme Protokoll auf nehmen. 4. Zweite Messung durchführen und Nachregulierung prüfen. 5. -
Seite 18: Wartung Durchführen
Wartung Wartung durchführen 1. Anlage außer Betrieb nehmen 1. Programmwahlschalter der Fernbedienung auf Stand by 9 stellen. 2. Netzstecker ziehen und gegen Wiedereinstecken sichern. 2. Gegenstromwärmetauscher reinigen 1. Rechte Gerätetür A öffnen (Rast verschluss). 2. Kreuzschlitzschrauben B lösen und linke Gerätetür C öffnen. 3. - Seite 19 Wartung Wartung durchführen (Fortsetzung) 3. Filter wechseln 1. Filterrahmen für Außenluft A und Abluft B herausziehen. 2. Filtermatten aus den Rahmen Hinweis! nehmen und Rahmen reinigen. Verschmutzte Filtermatten können mit dem Hausmüll entsorgt werden. 3. Neue Filtermatten einlegen. ¨ Sicherheitshinweis! Die weiße bzw.
- Seite 20 Wartung Wartung durchführen (Fortsetzung) 7. Alle elektrischen Steckverbindungen und Leitungsdurchführungen auf festen Sitz prüfen 8. Fettfilter des Küchen Abluftventils reinigen 1. Klappe öffnen und Fettfilter A herausnehmen. 2. Fettfilter mit Wasser (max. 60 ºC) ¨ Sicherheitshinweis! unter Zusatz von Spülmittel rei Die max.
- Seite 23 Anhang Inbetriebnahme Protokoll...
-
Seite 24: Anhang
Anhang Inbetriebnahme Protokoll Beispiel Viessmann Werke GmbH & Co D 35107 Allendorf Telefon:(0 64 52) 70 0 Telefax: (0 64 52) 70 27 80 www.viessmann.de...
