BEDIENELEMENTE, ANZEIGEN UND ANSCHLÜSSE
In diesem Abschnitt fi nden Sie eine kurze Beschreibung aller Bedienelemente, Anzeigen und Anschlüsse.
Die hier vorgestellten Tasten-Symbole fi nden Sie auch in der Beschreibung der Bedienabläufe.

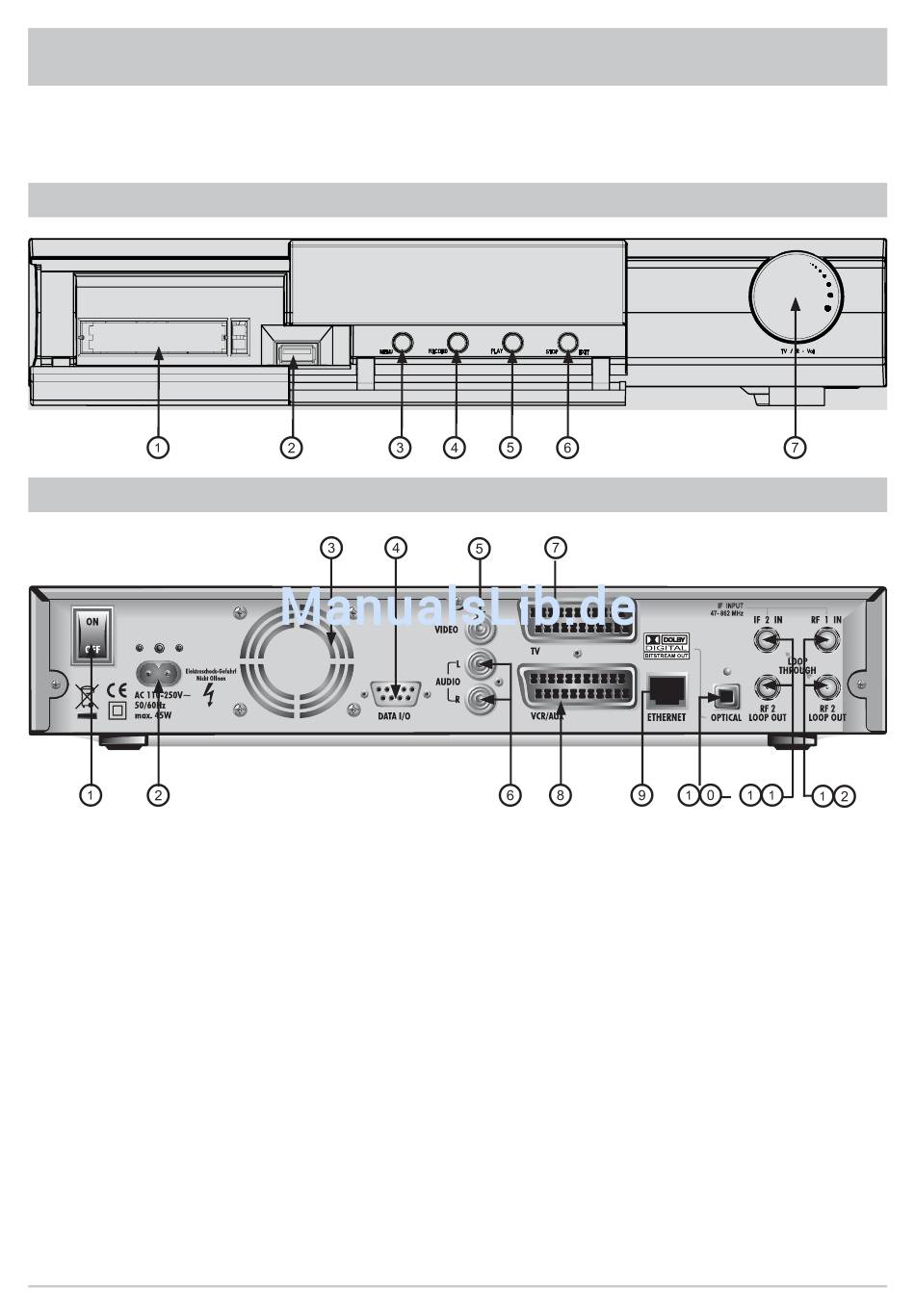

ANSICHT VORDERSEITE (BLENDE HERUNTERGEKLAPPT)

ANSICHT RÜCKSEITE
Bedienelemente und Anzeigen auf der
Vorderseite
1. Common Interface zur Aufnahme von zwei
CA-Modulen für Pay-TV-Karten *
2. USB 1.0-Anschluss
3. Menü-Taste zum Aufrufen und Verlassen der
Menüs oder Untermenüs
4. Record-Taste zum manuellen Aufnahme-
Start
5. Play-Taste zum manuellen Wiedergabe-Start
6. Stopp-/Exit-Taste zum manuellen Wiederga-
be- bzw. Aufnahme-Stopp/zum Verlassen der
Menüs
7. Multifunktions-Einstellregler
) CA-Modul und Pay-TV-Karten nicht im Lieferumfang
*
enthalten
8
Bedienelemente und Anschlüsse auf der
Rückseite
1.
)
2.
3.
4.
5.
6.
7.
8.
9.
10. Optischer Digital-Datenstrom-Ausgang
11. LNB 2 Ein- und Durchschleifausgang
12. LNB 1 Ein- und Durchschleifausgang
Ein-/Aus-Schalter (mit Netztrennung)
Netzspannungszuleitung
Lüfter
Daten-Schnittstelle (nur für Service)
Video-Ausgang (FBAS)
Audio-Ausgänge (L/R) Cinch-Buchsen
Scart-Buchse TV-Anschluss
Scart-Buchse VCR-/AUX-Anschluss
Netzwerk-Anschluss (Ethernet)
(SPDIF/Sony Philips Digital Interface
Format) für Dolby Digital AC 3 Audio
