BEDIENELEMENTE, ANZEIGEN UND ANSCHLÜSSE
In diesem Abschnitt fi nden Sie eine kurze Beschreibung aller Bedienelemente, Anzeigen und Anschlüsse.

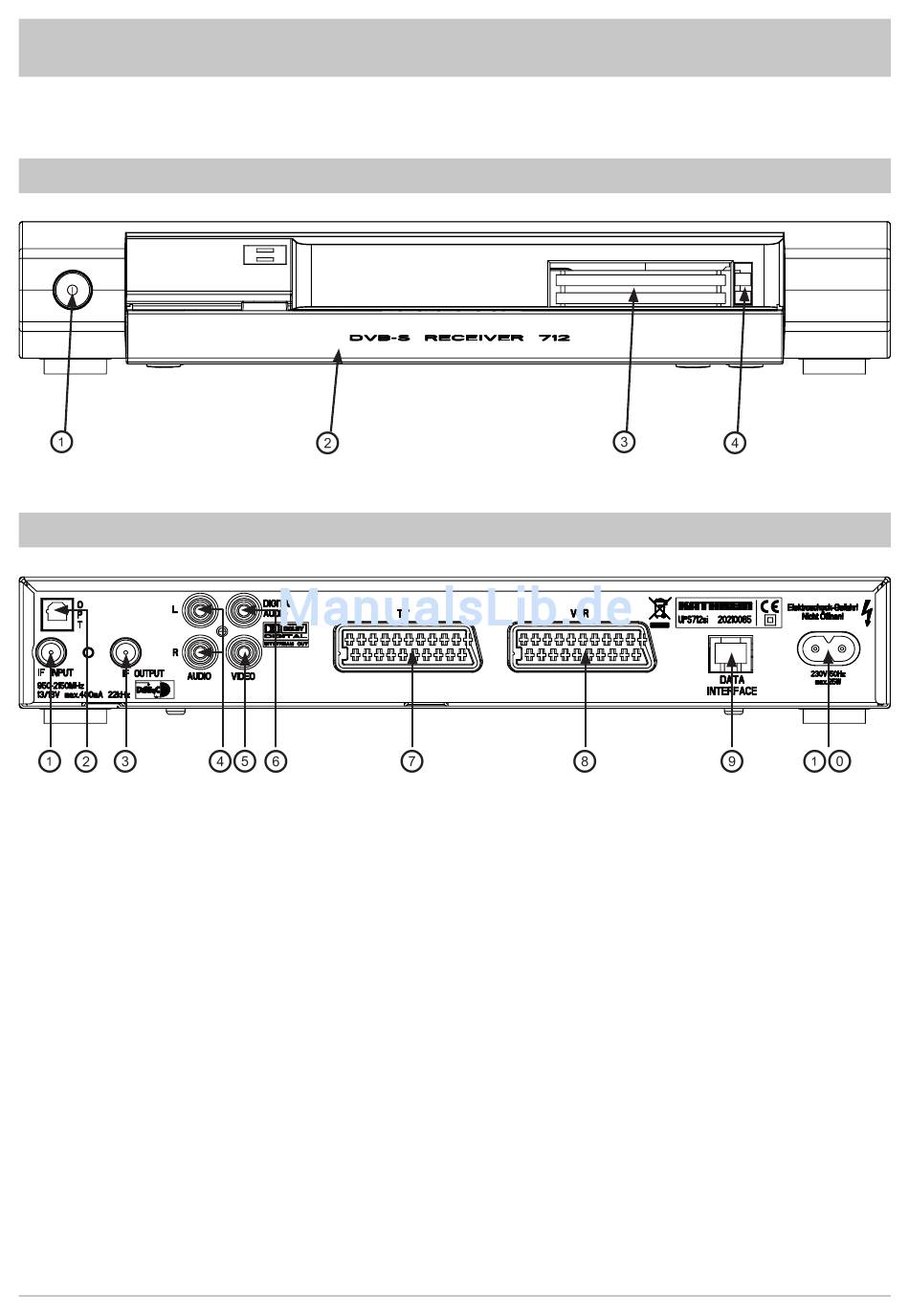

ANSICHT VORDERSEITE (BLENDE HERUNTERGEKLAPPT)

ANSICHT RÜCKSEITE
Bedienelemente und Anzeigen auf der
Vorderseite
1. Ein-/Aus-Schalter (mit Netztrennung)
2. Display (Blende herunter geklappt)
3. Common Interface zur Aufnahme von zwei
CA-Modulen für Pay-TV-Karten *
4. Auswurftasten für die CA-Module
Zusätzlich befi nden sich drei weitere
Tasten an der Vorderseite des Displays
- TV/R-Taste zum Umschalten
zwischen TV- und Radiobetrieb
- Programm-(▼▲)Tasten zur Programm-Wahl
) CA-Module und Pay-TV-Karten (Smartcards) sind nicht im Lieferumfang enthalten
*
8
Bedienelemente und Anschlüsse auf der
Rückseite
1.
2.
)
3.
4.
5.
6.
7.
8.
9.
10. Netzspannungszuleitung
LNB-Eingang
Optischer Digital-Datenstrom-Ausgang (SPDIF/
Sony Philips Digital Interface
Format) für Dolby Digital AC 3 Audio
LNB-Durchschleifausgang
Audio-Ausgänge (L/R) Cinch-Buchsen
Video-Ausgang (FBAS)
Elektrischer Digital-Datenstrom-Ausgang
(SPDIF/Sony Philips Digital Interface
Format) für Dolby Digital AC 3 Audio
Scart-Buchse TV-Anschluss
Scart-Buchse VCR-/AUX-Anschluss
RJ 11-Daten-Schnittstelle
