BEDIENELEMENTE, ANZEIGEN UND ANSCHLÜSSE
In diesem Abschnitt fi nden Sie eine kurze Beschreibung aller Bedienelemente, Anzeigen und Anschlüsse.

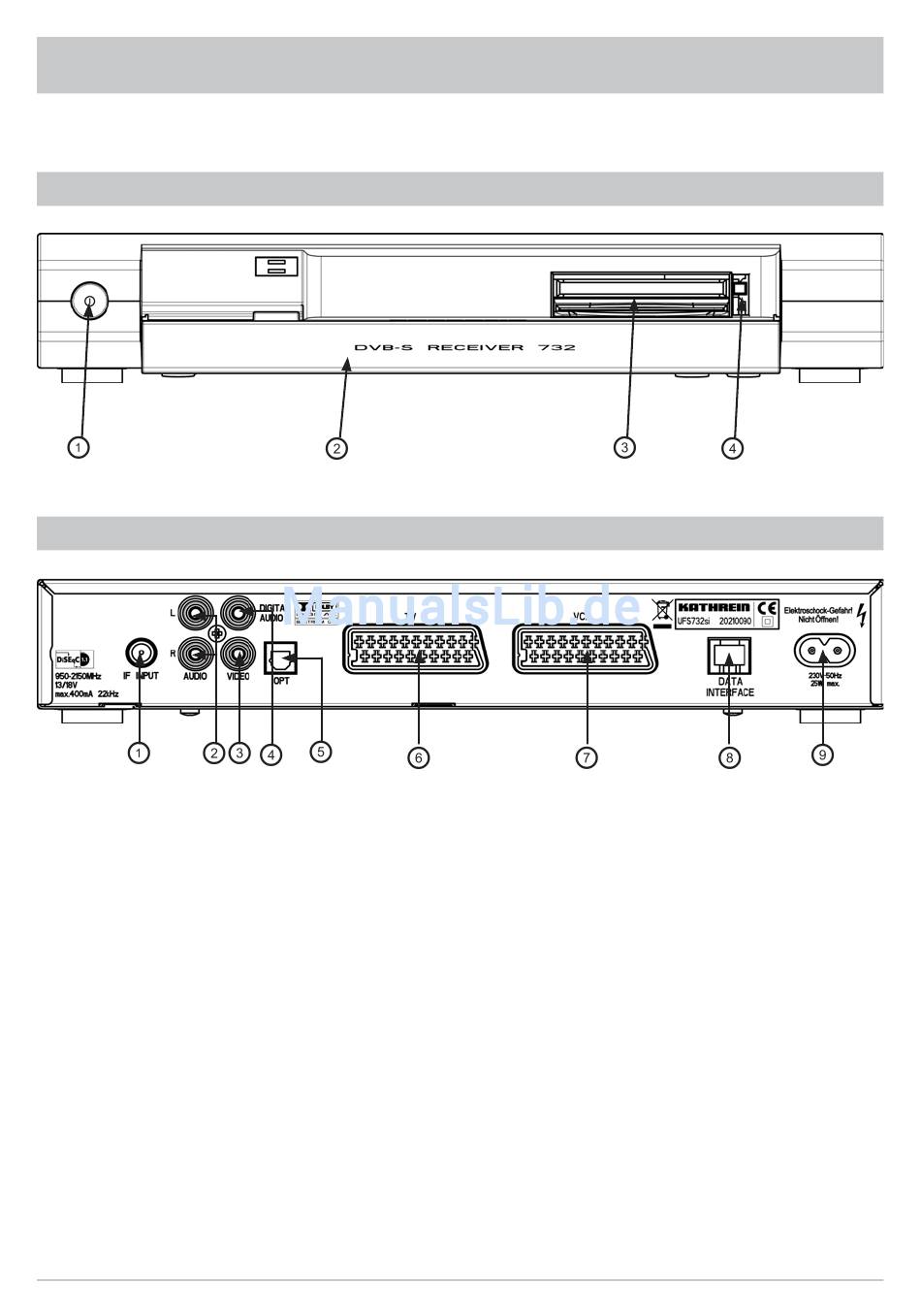

ANSICHT VORDERSEITE (BLENDE HERUNTER GEKLAPPT)

ANSICHT RÜCKSEITE
Bedienelemente und Anzeigen auf der
Vorderseite
1. Ein-/Aus-Schalter
2. Display (Blende herunter geklappt)
3. Common Interface und Smartcard-Reader
zur Aufnahme eines CA-Modules und für
)
Pay-TV-Karten *
4. Auswurftaste für das CA-Modul
Zusätzlich befi nden sich drei weitere Tasten
an der Vorderseite des Displays
- TV/R-Taste zum
TV- und Radiobetrieb
- Programm-(▼▲)Tasten zur Programm-Wahl
) CA-Modul und Pay-TV-Karten (Smartcards) sind nicht im Lieferumfang enthalten
*
Umschalten zwischen
Bedienelemente und Anschlüsse auf der
Rückseite
1. LNB-Eingang
2. Audio-Ausgänge (L/R) Cinch-Buchsen
3. Video-Ausgang (FBAS)
4. Elektrischer Digital-Datenstrom-Ausgang
(SPDIF/Sony Philips Digital Interface
Format) für Dolby Digital AC 3 Audio
5. Optischer Digital-Datenstrom-Ausgang (SPDIF/
Sony Philips Digital Interface Format) für Dolby
Digital AC 3 Audio
6. Scart-Buchse TV-Anschluss
7. Scart-Buchse VCR-/AUX-Anschluss
8. RJ 11-Daten-Schnittstelle
9. Netzspannungszuleitung
9
