CARRELLI PORTA-BOBINA
Carrello versione FM / MB
Con questa versione di carrello è possibile regolare la
tensione di applicazione del film sul bancale.
FM / MB
Il carrello
(Fig.2.7 a) è composto da un rullo gommato folle (1) e
da un rullo (2), munito di freno meccanico.
Agendo sulla manopola (3) si regola l'azione del freno
e di conseguenza la tensione del film.
All'avviamento occorre caricare il film sul carrello come
segue.
Portare il carrello in posizione bassa per facilitare
l'inserimento della bobina.
Premere il pulsante di emergenza per arrestare la
macchina.
Inserire la bobina (4) sulla spina di centraggio (5).
Inserire il film tra i rulli secondo il percorso illustrato nello
schema A, il simbolo con i triangoli identifica il lato del
film su cui è applicato il collante (se presente).
Lo schema A è una targa adesiva presente anche sul
carrello.
Riarmare il pulsante di emergenza per ripristinare la
macchina.
A
4

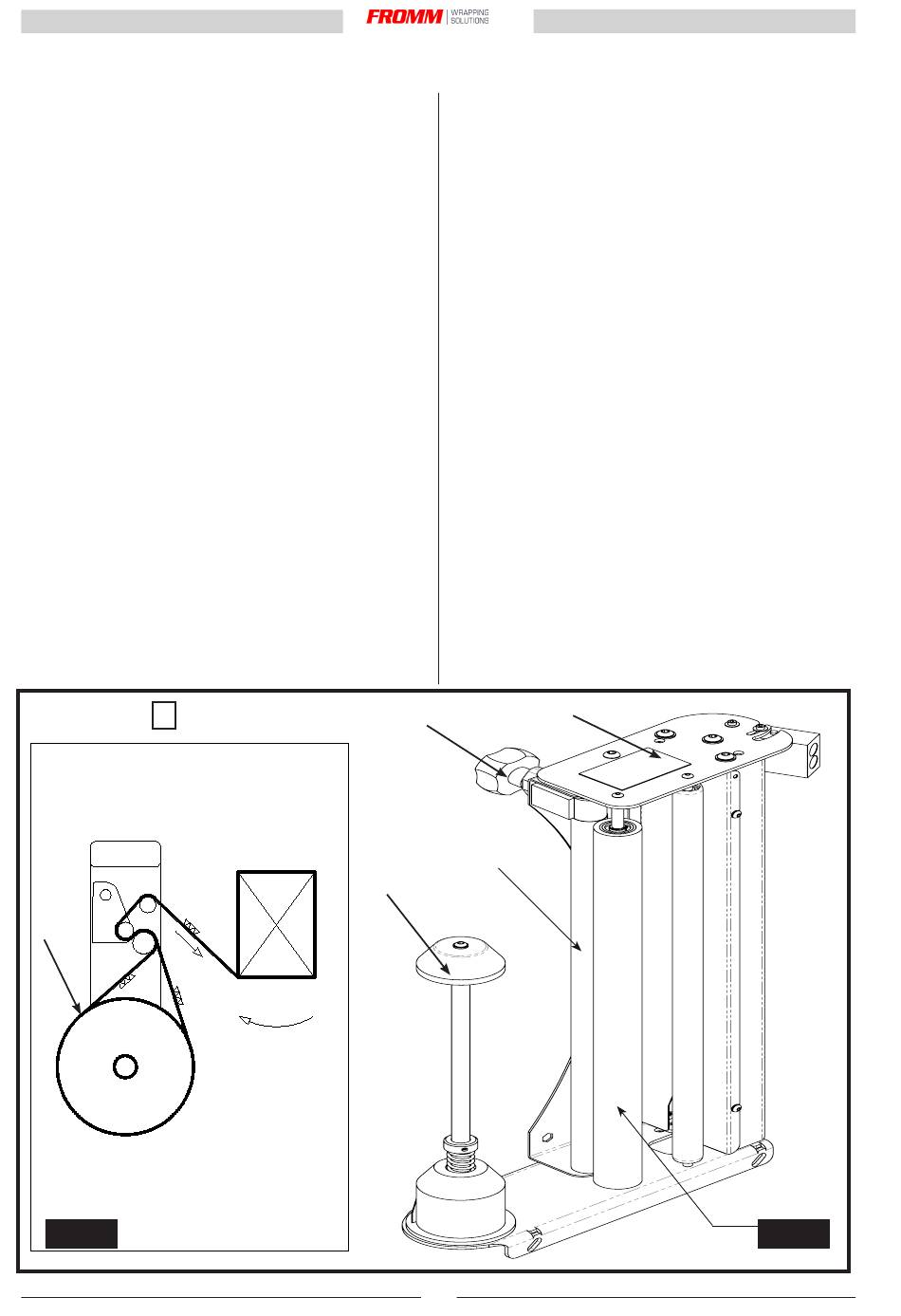

Fig. 2.7 a
2.7
FOLIENSCHLITTEN
Schlitten ausführung
Mit dieser Ausführung des Schlittens kann die
Wickelspannung der Folie auf der Palette eingestellt
werden.
FM / MB
Der Schlitten
( Fig.2.7 a) besteht aus einer Loswalze mit Gummibelag
(1) und aus einer Walze (2) mit mechanischer Bremse
Mit Hilfe des Drehknopfs (3) wird die Bremskraft und
dementsprechend die Spannung der Folie eingestellt.
Beim Starten muss die Folie auf den Schlitten geladen
werden.
Zum einfacheren Einlegen der Folienrolle den Schlitten
nach unten verfahren.
Zum Anhalten der Maschine den Not-Aus-Taster
drücken.
Die Rolle (4) auf den Foliendorn (5) einsetzen.
Die Folie gemäß Darstellung in A (Abb. 2.8) zwischen
die Walzen führen.Das Symbol mit den Dreiecken zeigt
die Seite der Folie, auf der der Leim (wenn vorhanden)
aufgetragen ist.
Das Schema A befindet sich auch auf dem Schlitten.
Den Not-Aus-Taster rücksetzen.
A
3
2
5
22
FM / MB
1
Abb. 2.7 a
