Gebrauchsanleitung | Rexroth IndraDrive
5.2.10

Schirmanschluss

XS1, Schirmanschluss Steuerleitungen

VORSICHT
Funktion

XS2, Schirmanschluss Motorkabel

VORSICHT
Beschädigungsgefahr durch hohe Temperatur der abströmenden Luft!
Beachten Sie die Abströmtemperaturen an der Oberseite der Geräte.
Die Schirme immer mit möglichst großer metallischer Kontaktfläche
auflegen.

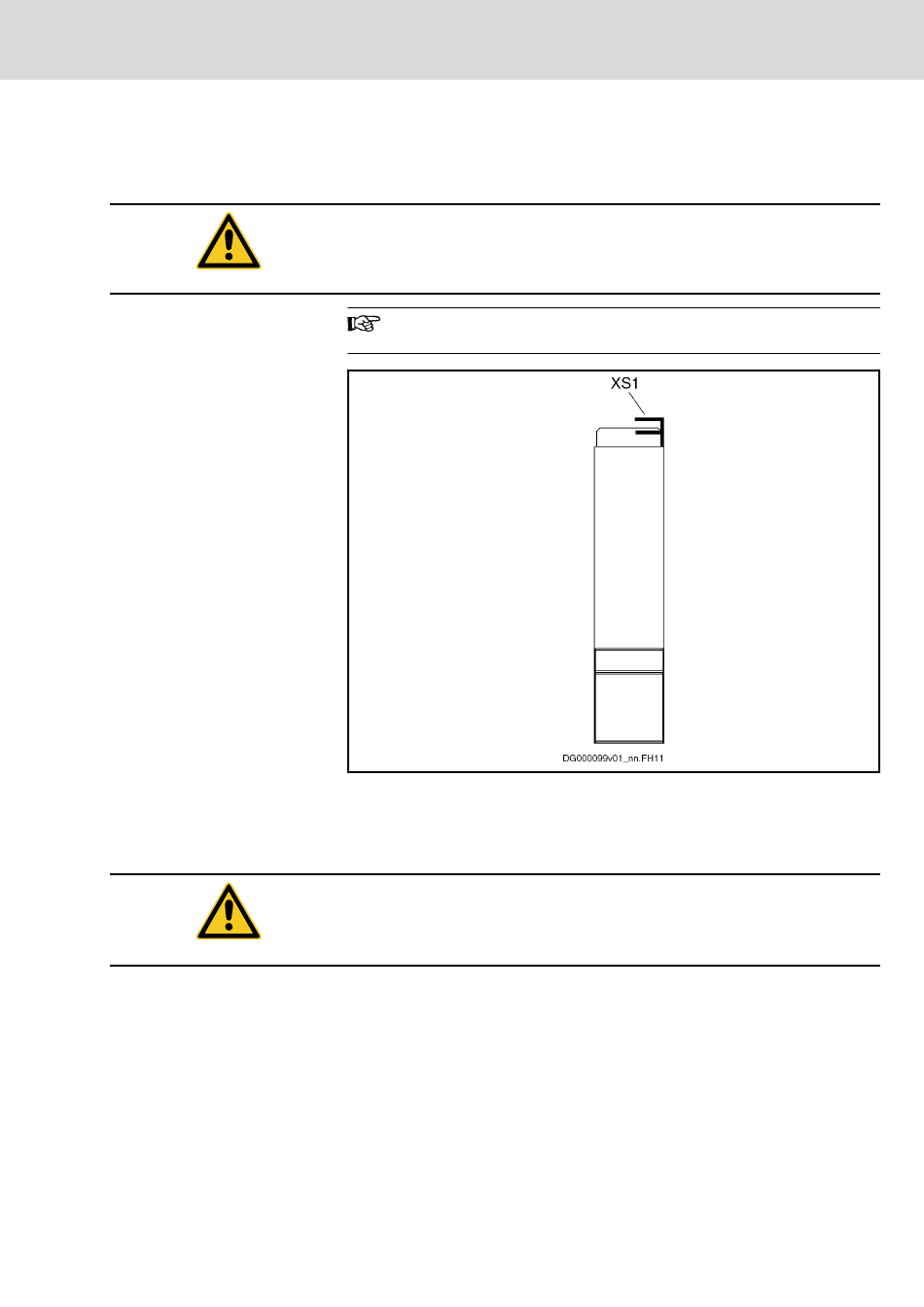

Abb.5-18: Schirmanschluss XS1 (Steuerleitungen)
Anschluss für die Schirme von Leitungen, die am Steuerteil angeschlossen sind
und deren Stecker keine eigene Schirmauflage haben.
Beschädigungsgefahr des Antriebsregelgeräts durch zu lange Schrau‐
ben!
Verwenden Sie ausschließlich maximal 12 mm lange Schrauben für das Ge‐
winde des Schirmanschlusses XS2.
Der Anschluss besteht aus einem Gewinde M6 und dient zur Montage der Hal‐
terung für die Schirmauflage des Motorkabels.
Das Zubehör HAS02 enthält alle Teile für einen wirksamen Schirmanschluss
des Motorkabels (siehe Stichwort "Zubehör").
