Einleitung

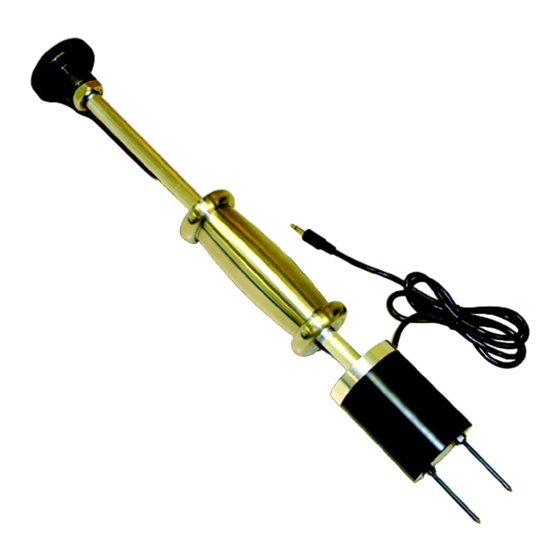

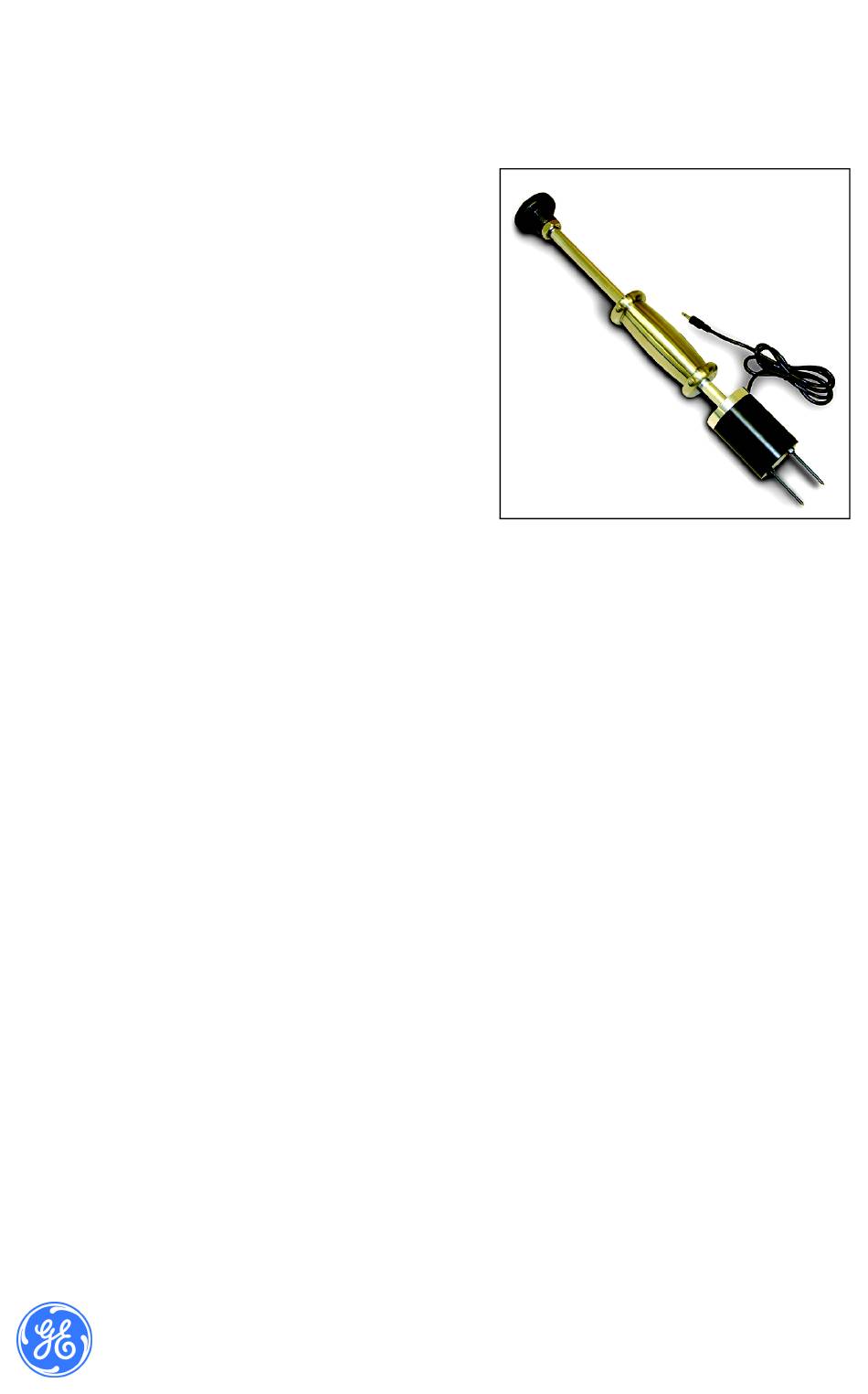

Die GE Protimeter Hammerelektrode BLD5055
wurde entwickelt, um die Holzfeuchte in Tiefen
von bis zu 40 mm zu messen. Die Nadeln sind
isoliert und nehmen Messungen nur an der
Nadelspitze vor, vorausgesetzt dass die
Isolierschicht in einem guten Zustand ist. Die
Hammerelektrode kann an mehreren Protimeter-
Feuchtigkeitsmessgeräten, u. a. an den Mini,
Surveymaster und MMS angeschlossen werden.
1 Messungen vornehmen
Schließen Sie die Hammerelektrode am
1.
Protimeter-Feuchtigkeitsmessgerät an und
stellen Sie sicher, dass ein Wert nahe Null
angezeigt wird. Überprüfen Sie die Hammerelektrode und das Messgerät mit dem
im Lieferumfang des Messgeräts enthaltenen Kalibrierwiderstand (es sollten
zwischen 17 und 19 % angezeigt werden).
Halten Sie die Hammerelektrode in einem 90-Grad-Winkel zur Oberfläche des zu
2.
testenden Materials. Halten Sie mit einer Hand den oberen Griff fest und mit der
anderen Hand das Gewicht gegen das obere Ende des Schafts.
Drücken Sie das Gleitgewicht kraftvoll so oft nach unten, bis die gewünschte
3.
Eindringtiefe erreicht ist. Beobachten Sie die Messanzeige.
Fahren Sie damit fort, die Nadeln in das Material hineinzutreiben, und lesen Sie
4.
die Anzeige in verschiedenen Tiefen, damit ein Feuchtigkeitsprofil angefertigt
werden kann.
Versuchen Sie zum Entfernen der Nadeln aus dem Holz nicht, die
5.
Hammerelektrode herauszuziehen oder zu -hebeln. Bewegen Sie das Gleitgewicht
nach oben, um die Nadeln aus dem Holz zu entfernen. Dadurch wird die
Lebensdauer der Nadeln verlängert.
2 Ersetzen der Nadeln
Wenn die Nadeln abbrechen oder die Isolierung abgenutzt ist, müssen sie ersetzt werden.
Schrauben Sie das mitgelieferte Werkzeug auf den oberen Griff auf und schieben
1.
Sie es über die verbrauchten Nadeln. Schrauben Sie die Nadeln mit dem
Sechskantwerkzeug ab.
Schrauben Sie die neuen Nadeln mit dem gleichen Sechskantwerkzeug ein.
2.
Achten Sie darauf, die Isolierschicht mit dem Werkzeug nicht zu beschädigen.
Setzen Sie das Sechskantwerkzeug wieder in seine ursprüngliche Aufbe-
3.
wahrungsposition im Griff ein.
