2.8 Abmessungen und Anschlüsse

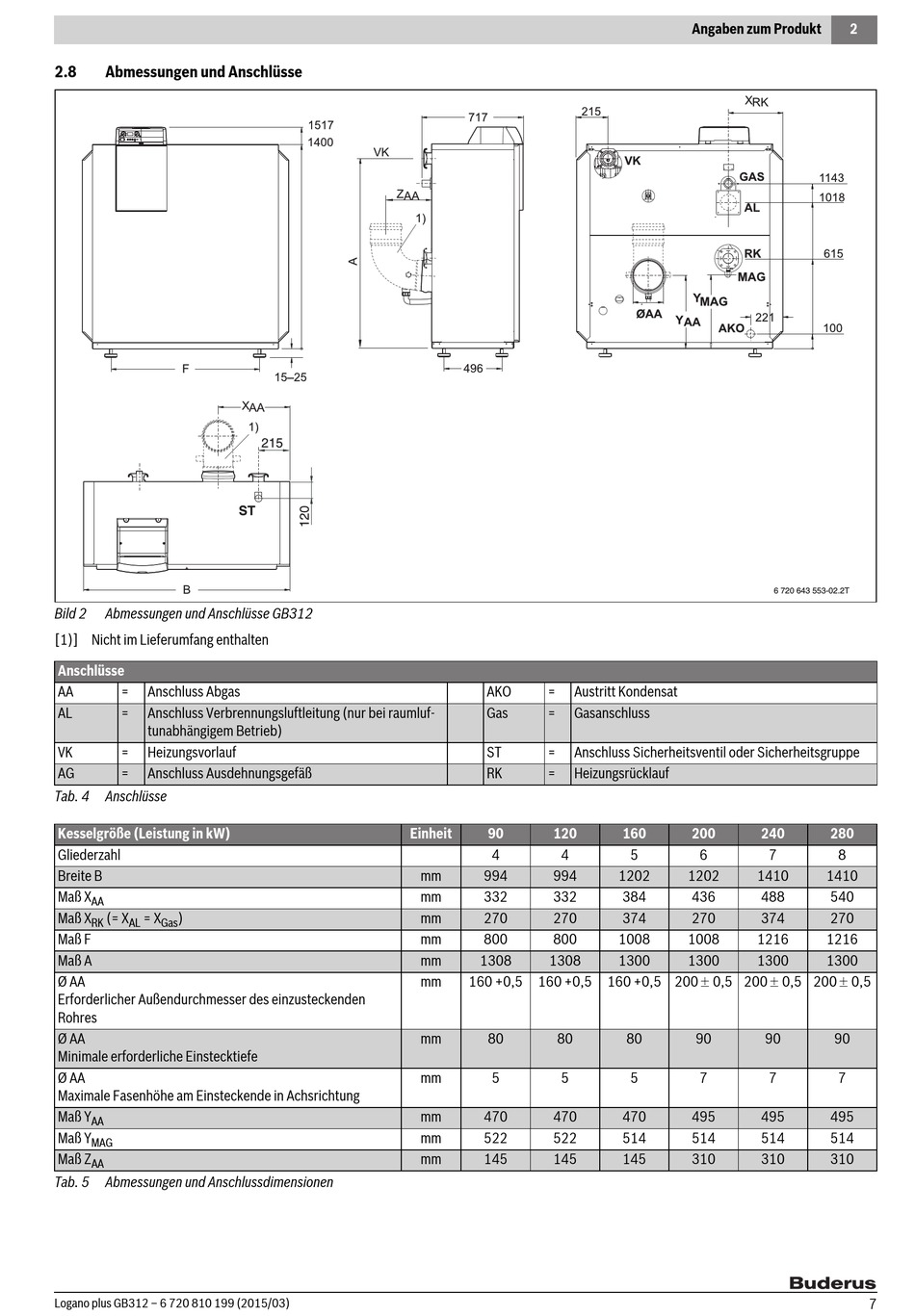

Bild 2 Abmessungen und Anschlüsse GB312
[1)] Nicht im Lieferumfang enthalten
Anschlüsse
AA = Anschluss Abgas
AL = Anschluss Verbrennungsluftleitung (nur bei raumluf-
tunabhängigem Betrieb)
VK = Heizungsvorlauf
AG = Anschluss Ausdehnungsgefäß
Tab. 4 Anschlüsse
Kesselgröße (Leistung in kW)
Gliederzahl
Breite B
Maß X
AA
Maß X (= X = X )
RK AL Gas
Maß F
Maß A
Ø AA
Erforderlicher Außendurchmesser des einzusteckenden
Rohres
Ø AA
Minimale erforderliche Einstecktiefe
Ø AA
Maximale Fasenhöhe am Einsteckende in Achsrichtung
Maß Y
AA
Maß Y
MAG
Maß Z
AA
Tab. 5 Abmessungen und Anschlussdimensionen
Logano plus GB312 – 6 720 810 199 (2015/03)
AKO = Austritt Kondensat
Gas = Gasanschluss
ST = Anschluss Sicherheitsventil oder Sicherheitsgruppe
RK = Heizungsrücklauf
Einheit 90 120
4 4
mm 994 994
mm 332 332
mm 270 270
mm 800 800
mm 1308 1308
160 +0,5 160 +0,5 160 +0,5 200 0,5 200 0,5 200 0,5
mm
mm 80 80
mm 5 5
mm 470 470
mm 522 522
mm 145 145
Angaben zum Produkt
6 720 643 553-02.2T
160 200 240
5 6 7
1202 1202 1410
384 436 488
374 270 374
1008 1008 1216
1300 1300 1300
80 90 90
5 7 7
470 495 495
514 514 514
145 310 310
2
280
8
1410
540
270
1216
1300
90
7
495
514
310
7
