5 Installation
5.3

Heizkessel ausrichten

Damit sich keine Luft im Heizkessel sammeln kann und das Kondensat
aus der Kondensatwanne ungehindert abfließt, muss der Heizkessel
waagerecht ausgerichtet werden.
HINWEIS: Kesselschaden durch unzureichende Trag-
kraft der Aufstellfläche oder durch ungeeigneten Unter-
grund!
▶ Sicherstellen, dass die Aufstellfläche ausreichend
Tragkraft besitzt.
▶ Heizkessel in seine endgültige Position bringen.
▶ Heizkessel mit Hilfe der Fußschrauben [1] und einer Wasserwaage
[2] in der Waagerechten ausrichten.

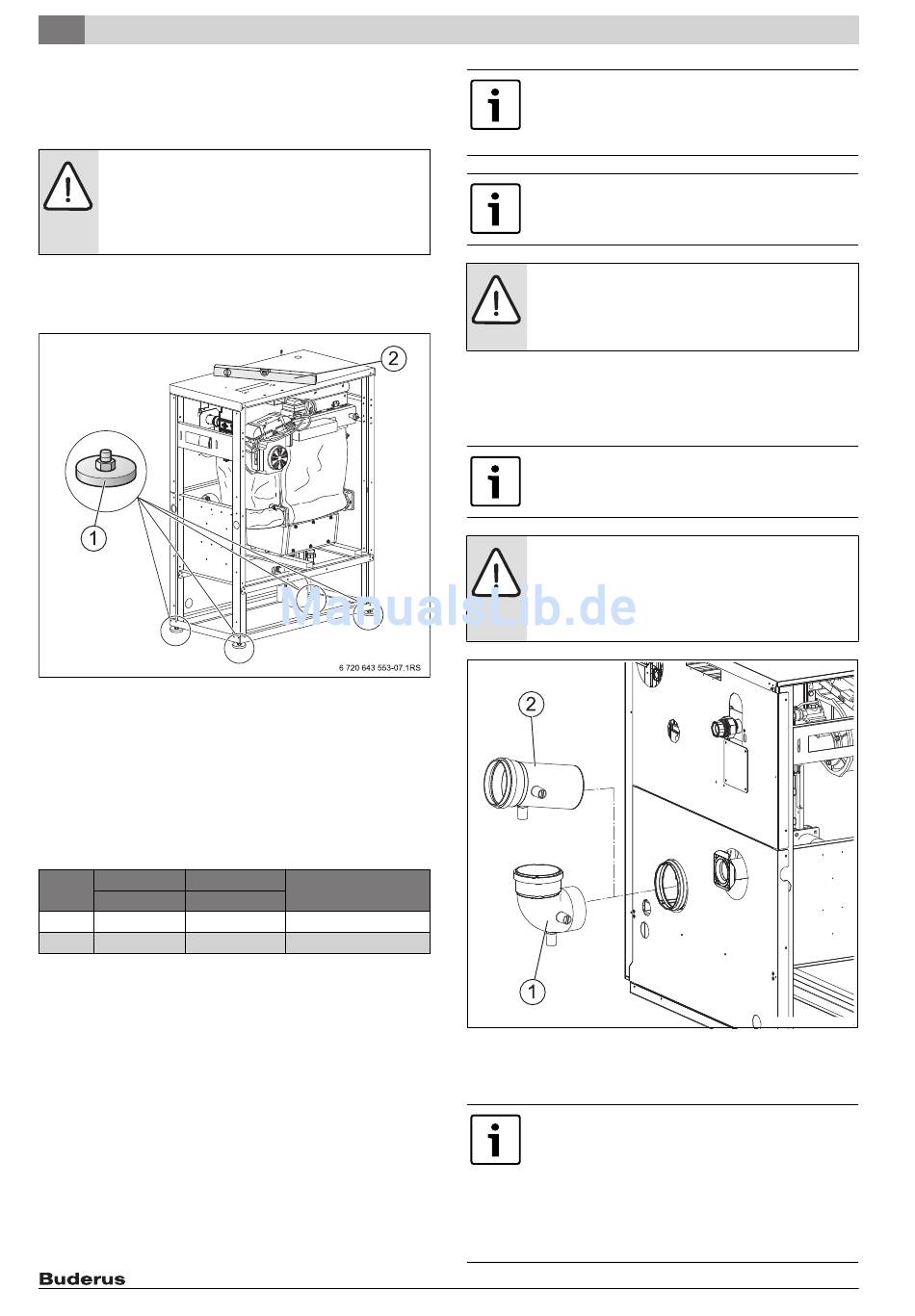

Bild 8 Heizkessel ausrichten
[1] Fußschrauben
[2] Wasserwaage
5.4

Abgas- und Zuluftanschluss

5.4.1

Abgasanschluss herstellen

Die Abgasanlage ist entweder in Druckklasse (EN 1443) H1 oder in
Druckklasse (EN 1443) P1 mit zusätzlicher mechanischer Druckstoß-
stabilität bis 5000 Pa auszuführen.
Leckrate Nominaldruck
-1 -2
Klasse I*s *m
P1 0,006
H1 0,006
Tab. 11 Druckklassen der Abgasanlage
1) Überdruck bis maximal 200 Pa
2) Einsatz nur mit zusätzlicher mechanischer Druckstoßstabilität bis 5000 Pa im
Verbindungsstück
3) Überdruck bis maximal 5000 Pa
Bei der Installation des Abgasanschlusses beachten:
• Landesspezifische Vorschriften.
• Installationsanleitungen des Abgaszubehöres beachten.
• Der Querschnitt des Abgasrohres muss der Berechnung nach den
geltenden Vorschriften entsprechen.
• Abgasweg so kurz wie möglich wählen.
• Abgasrohre mit Steigung verlegen.
• Das in der Abgasleitung anfallende Kondensat muss vor dem Heiz-
kessel abgeleitet werden. Ein Kondensatfluss in das Gerät ist nicht
erlaubt.
14
[Pa] Betriebsweise
200 Über-/Unterdruck
5000 Über-/Unterdruck
Die Windschutzeinrichtungen der Verbrennungsluft-Ver-
sorgung und der Abgasabfuhr dürfen nicht an gegen-
überliegenden Wänden des Gebäudes angebracht
werden.
Der Kessel darf an keine kombinierte Abgasanlage mit
verbrennungsmotorischen Anlagen (z. B. Blockheiz-
kraftwerk) angeschlossen werden.
GEFAHR: Lebensgefahr durch austretende Abgase im
Aufstellraum!
▶ Dichtungen in den Abgasanschlüssen müssen vor-
handen, unbeschädigt und richtig eingelegt sein.
▶ Kesselanschlussbogen oder -stück (Zubehör) am Abgasanschluss
einstecken.
▶ Abgasanschluss entsprechend den landesspezifischen Anforderun-
gen herstellen.
Zur Montage der Kesselanschlussbögen oder -stücke an
der Muffe der Kondensatwanne muss Centrocerin (Zu-
behör) als Gleitmittel verwendet werden.
HINWEIS: Beschädigung der Dichtungen durch gratbe-
haftete Kanten an den Einsteckenden der Rohrteile!
▶ Sicherstellen, dass die Einsteckenden gratfrei sind.
Gegebenenfalls bauseitiges Anfasen nur gemäß den
Herstellerunterlagen.
1)2)
3)
Bild 9 Abgasanschluss montieren
[1] Kesselanschlussbogen (Zubehör)
[2] Anschlussstück (Zubehör)
Zur Ableitung des Kondensats vor dem Heizkessel ist der
Kesselanschlussbogen beziehungsweise das Anschluss-
stück in einer Variante mit Kondensatwasserablauf im
Zubehör erhältlich. Bei Nichtverwendung des Kesselan-
schlussbogens beziehungsweise des Anschlussstückes
aus dem Zubehör ist eine ausreichende Dimensionie-
rung der Kondensatableitung sicherzustellen (min.
DN20).
6 720 801 300-02.1T
Logano plus GB312 – 6 720 810 199 (2015/03)
