Elektrodenposition prüfen
▶ Elektrodenabstände und -position entsprechend den nachfolgenden
Abbildungen mit Hilfe der mitgelieferten Einstelllehre prüfen.
Aufbewahrung der Einstelllehre:
▶ Nach Gebrauch Einstelllehre in der Sichttasche mit
den Technischen Dokumenten ablegen.
1

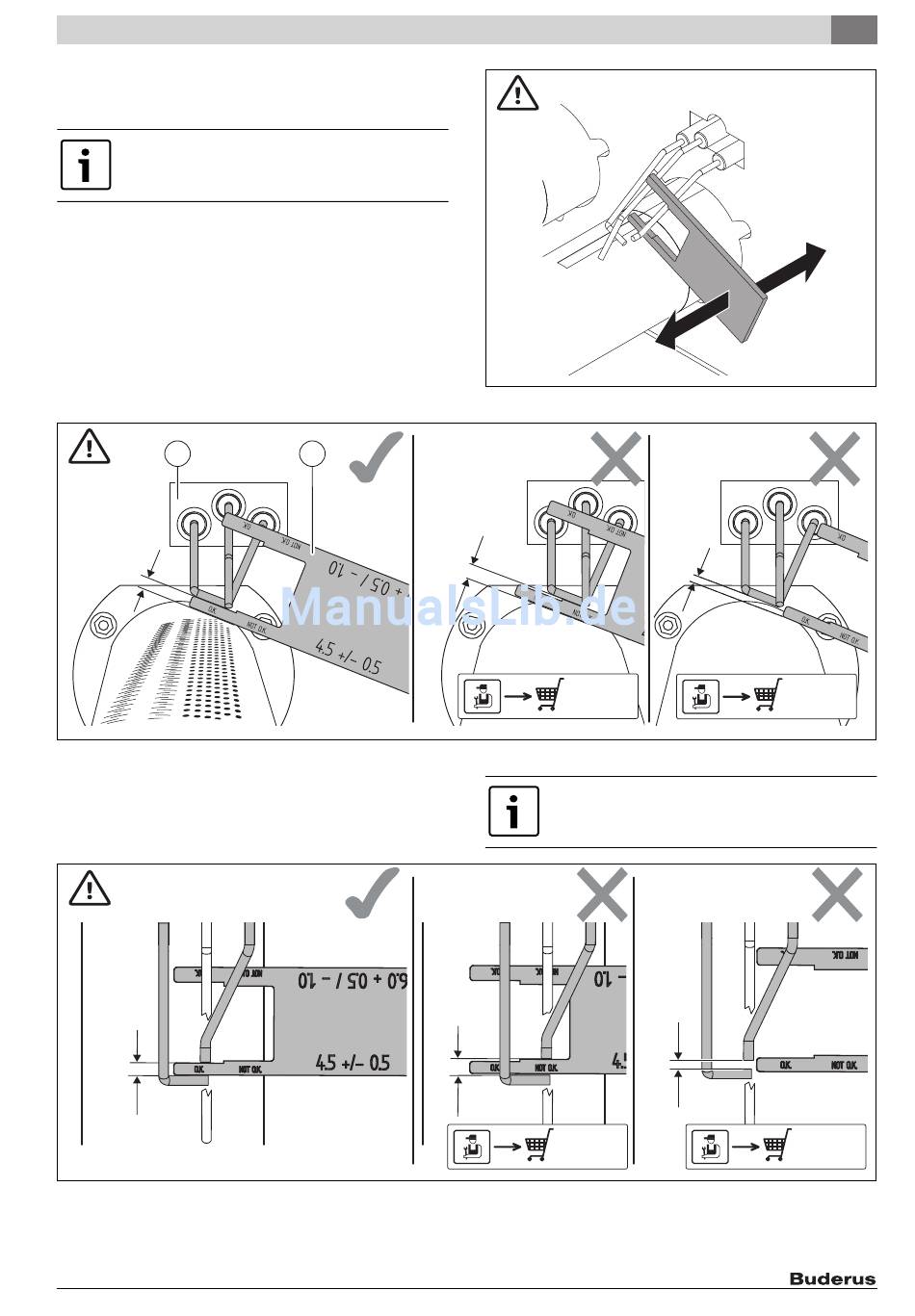

Bild 67 Überprüfung des Abstands Zündelektrode-Brennstab
[1] Elektrodenblock (Zündelektrode/Überwachungselektrode)
[2] Einstelllehre
Bild 68 Überprüfung des Elektrodenabstands
Logano plus GB312 – 6 720 810 199 (2015/03)
2
Bild 66 Überprüfung des Abstands Zündelektrode-Brennstab
8718593665
Elektroden gemäß Bild 65, Seite 40, justieren.
Wenn keine Einstellungen mehr möglich sind, neues Er-
satzteil Zündelektrode verwenden.
8718593665
Inspektion und Wartung 9
6 720 810 325-13.1T
8718593665
6 720 810 199-05.1TT
8718593665
6 720 810 325-08.1T
