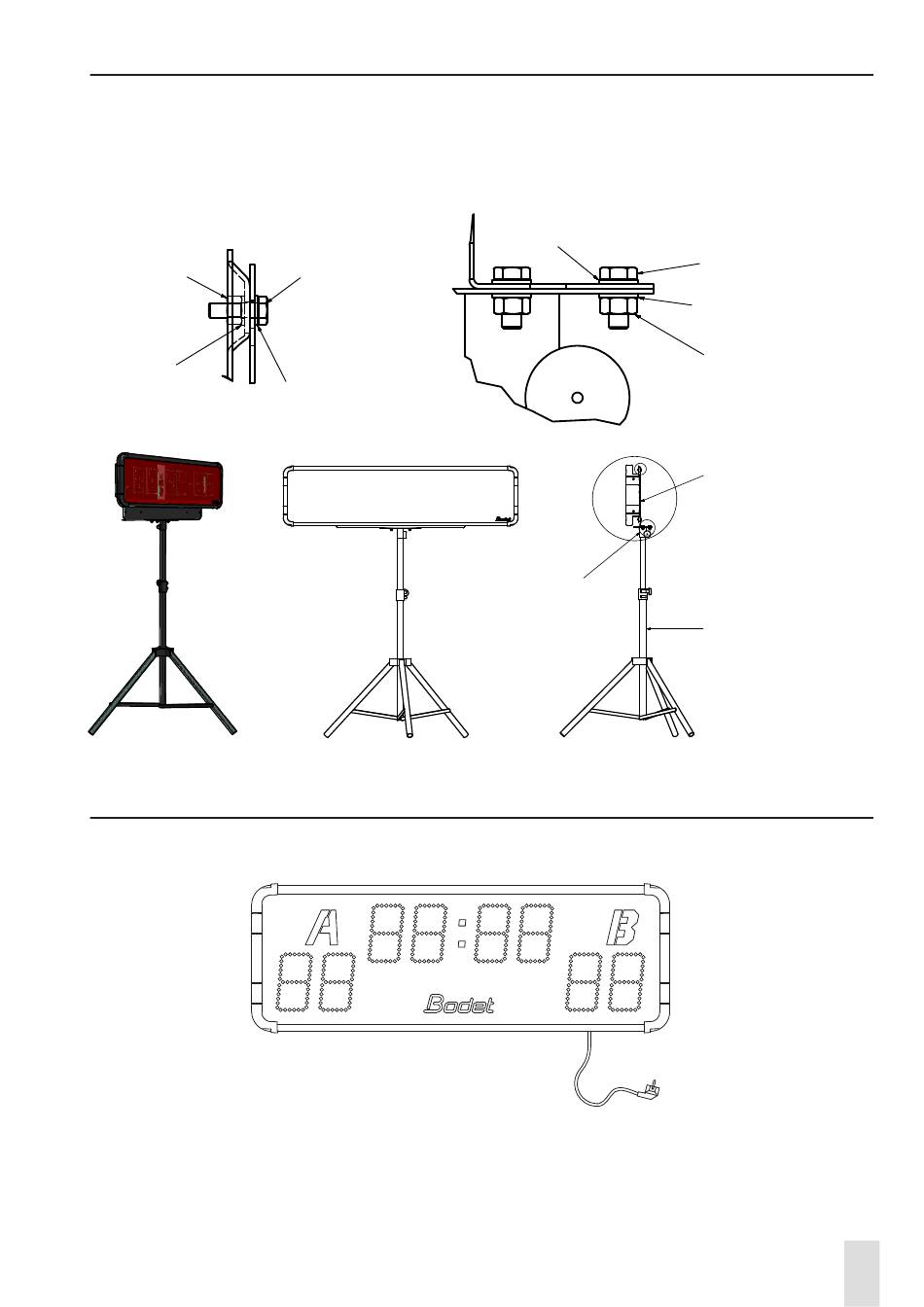

2.4 Montage an Ständer
1/ Befestigen Sie die Halterung der Anzeigetafel mit den 4 Schrauben (im Lieferumfang enthalten) an
der Platte des Ständers, wie in Abbildung B dargestellt.
2/ Befestigen Sie die Anzeigetafel mit den 4 Schrauben (im Lieferumfang enthalten) an der Halterung,
wie in Abbildung A dargestellt.
B
A
Rondelle plate Ø8 Zn
Vis H M8 X 20 ZI
Écrou HU M6 Zn
Vis H M6 X 20 ZI
Rondelle plate Ø8 Zn
Écrou HU M8 Z
Rondelle plate Ø6 Zi
Rondelle plate Ø6 Zi
A
Équerre support panneau d'affichage
C
B
Platine pied
Pied support
2.5 Elektrische Anschlüsse
Schließen Sie das 110V/240V-Netzteil der Anzeigetafel an eine Steckdose an
.
BTX6015

Netzanschluss
