Inhaltszusammenfassung für Bodet BTX6015
- Seite 1 Torlampen-Anzeige Installations- und Benutzerhandbuch BP 1 49340 Trémentines, France Tél. 00 33 247 29 77 40 Fax 00 33 247 29 77 41 www.bodet-sport.com Ref. 607531C anzumelden. Bei der Abnahme das Produkt auf Transportschäden prüfen, um beim Spediteur gegebenenfalls Vorbehalte...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis I - Übersicht der gelieferten Ware .......................3 II - Vorstellung des Produktes......................3 III - Wandmontage ..........................4 IV - Aufgehängte Befestigung .......................4 V - Elektrische Anschlüsse .........................5 VI - Konfiguration der Dip-Schalter .......................5 Elektrische und mechanische Sicherheitsnormen - Die Installation und Instandhaltung der Anlagen darf nur von qualifizierten Personen durchgeführt werden. - Die Sportanzeigetafeln der Produktreihe BTX6000 werden an den Netzstrom angeschlossen, ihre Installation muss daher den nationalen Normen entsprechen. -
Seite 3: I - Übersicht Der Gelieferten Ware

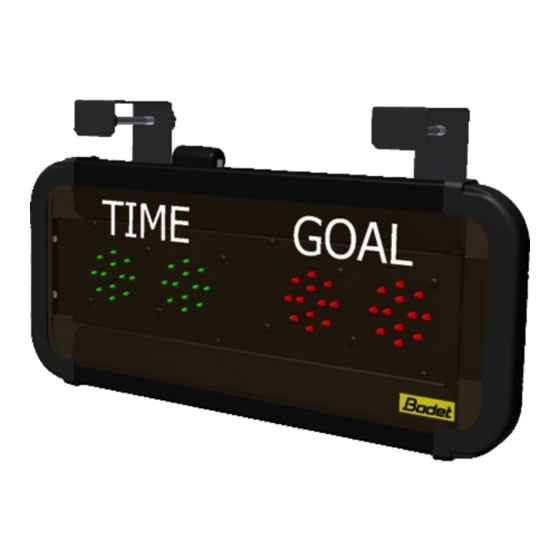

I - Übersicht der gelieferten Ware Gelieferte Ware = Torlampenanzeige + Stromversorgungskabel + Start/Stop Taster. Torlampen Start/Stop Taster Stromversorgungskabel Hinweis: Die Stromversorgungskabel ermöglicht, die Anzeige zu versorgen. Die Start/Stop Taster ermöglicht, eine Lampe für GOAL (Tor) anzuzeigen. II - Vorstellung des Produktes Befestigungssystem Rote Torlampen Grüne Stoppuhr-Anzeige der Spielzeit... -
Seite 4: Wandmontage
III - Wandmontage 1/ Die Anzeige dank 4 Schrauben ø6mm (nicht mitgeliefert) und Dübel an der Wand montieren. Es gibt 4 Löcher auf der Rückseite der Anzeige. IV - Aufgehängte Befestigung 1/ Das Befestigungssystem losschrauben. 2/ Die Torlampen-Anzeige auf der Feldscheibe stellen. 3/ Die Torlampen-Anzeige dank dem Befestigungssystem befestigen: Festschrauben Befestigungssystem... -
Seite 5: Elektrische Anschlüsse
V - Elektrische Anschlüsse (Funkverbindung) 1/ Die Stromversorgung 240V/110V anschließen. TIME GOAL Torlampen-Anzeige Stromversorgung 2/ Die Torlampen-Anzeige an die BODET Hauptanzeigetafel für Eishockey (Kommunikation RS485) anschließen. So wird die Torlampen-Anzeige von der Hauptanzeigetafel für die Auszeitenanzeige synchroni- siert werden. RS485 Nach Hauptanzeigetafel und Torlampen-Anzeige Anschlußkaste innerhalb der BODET... -
Seite 6: Konfiguration Der Dip-Schalter
VI - Konfiguration der DIP-Schalter Erste DIP-Schalter Zweite DIP-Schalter Erste DIP-Schalter DIP 1 bis 4 werden im Werk für die Programmierung der Tafel verwendet. Die DIPS 1 bis 4 weisen folgende Werkseinstellungen auf: Dip 1 Dip 2 Dip 3 Dip4 on ↑...
