24 V AC Netzmodul, ein internes 24 V DC Netzmodul (high
power) oder eine eingebaute Lithium batterie spannungs-
versorgt werden. Die beiden Leitungen von Netzmodul oder
Batterie werden über einen zweipoligen Stecker in das Re-
chenwerk montiert.
6.5.1 Netzversorgung
Die Versorgungsmodule 230 V AC oder 24 V AC gehören zur
Schutzklasse II und werden mittels eines Zweileiterkabels
(ohne Schutzleiter) durch die Kabeleinführung unten im An-
schlussbodenstück, angeschlossen. Verwenden Sie Kabel mit
5–8 mm Aussendurchmesser und beachten Sie die ordnungs-
gemässe Abisolierung sowie die korrekte Montage der Kabel-
entlastung.
Die nationalen Vorschriften (NIN) für die Installation müssen
dabei eingehalten werden.

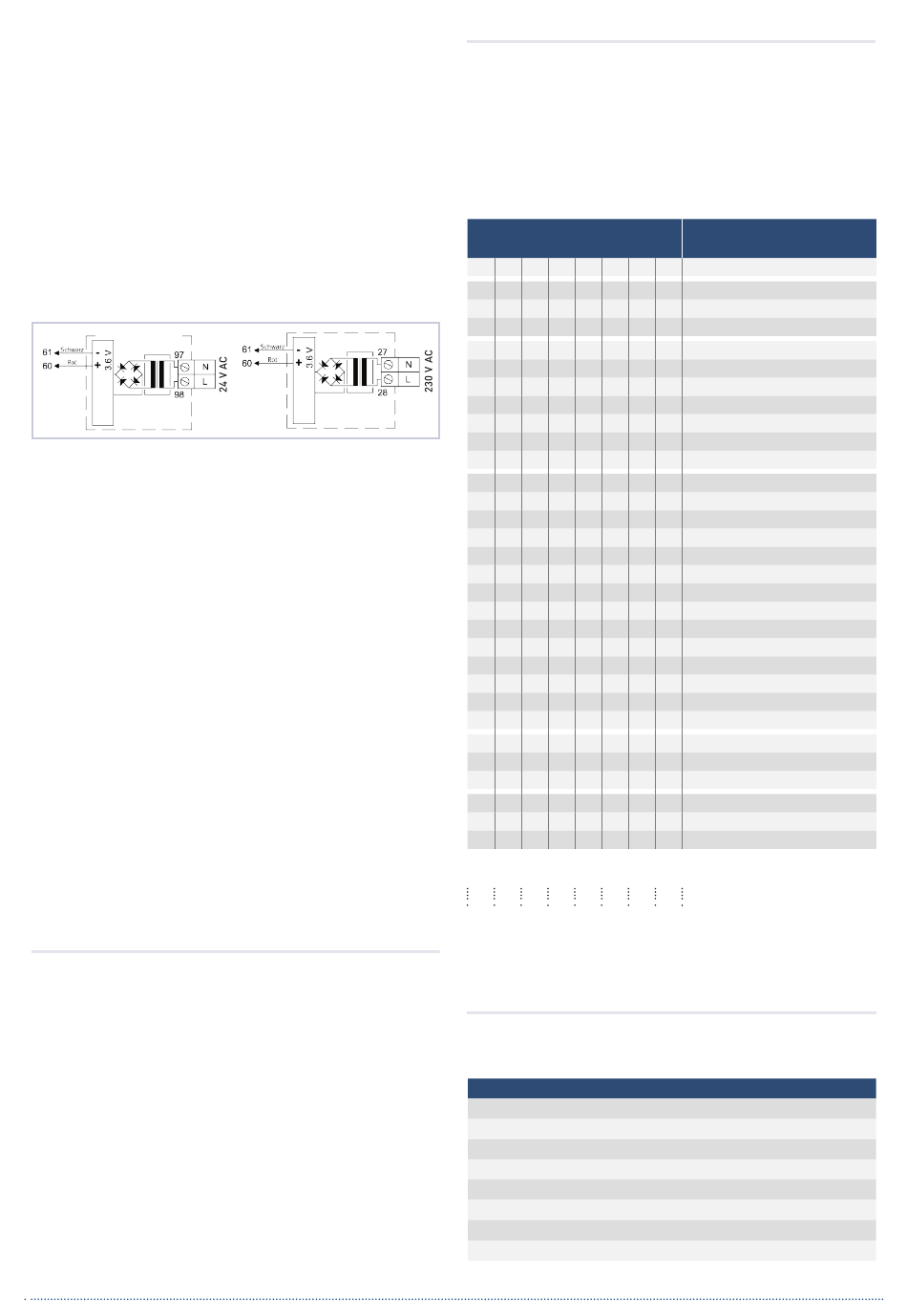

24 V AC
Der 230 V AC / 24 V AC Trenn-
transfo kann bspw. verwendet
werden.
N.B.
MULTICAL
603 kann auch
®
mit 24 V DC versorgt werden.
6.5.2 Batterieversorgung
MULTICAL
603 wird durch eine Lithiumbatterie, D-Zelle,
®
versorgt.
Die optimale Batterielebensdauer wird dadurch erzielt, dass
man die Temperatur der Batterie unter 30 °C hält, z.B. durch
Wandmontage.
Die Spannung einer Lithiumbatterie ist nahezu während der
gesamten Lebensdauer konstant (ca. 3,65 V). Daher ist die
Restkapazität durch Spannungsmessung nicht feststellbar.
Die Batterie darf nicht aufgeladen oder kurzgeschlossen wer-
den. Gebrauchte Batterien müssen ordnungsgemäss entsorgt
werden.
7. Funktionskontrolle
Nach der Installation des gesamten Energiezählers sollte eine
Funktionskontrolle durchgeführt werden. Öffnen Sie Thermo-
state und Kugelhähne der Anlage.
Betätigen Sie die Fronttasten von MULTICAL
lieren Sie die Anzeigen für Temperatur und Durchfluss.
Wichtiger Hinweis für die Installation
Wenn die Installation abgeschlossen ist und es einen Volu-
mendurchfluss durch das System gibt, betätigen Sie die Front-
taste, bis der Infocode angezeigt wird. Warten Sie dann 10
bis 20 Sekunden, bis der Fehlerstatus des angeschlossenen
Volumenmessteils aktualisiert wird.
Wenn dieser Schritt unterlassen wird, kann der Status des an-
geschlossenen Volumenmessteils erst am Tag nachdem der
Zähler installiert wurde, (fern)ausgelesen werden (d.h. nach
00:00:10 Zählerzeit).
230 V AC
Dieses Modul wird bei di-
rektem Netzanschluss ver-
wendet.
N.B.
Eine externe Versorgung darf
nur an dem Versorgungsmo-
dul angeschlossen werden.
603 und kontrol-
®
8. Informationscodes «INFO»
MULTICAL
603 überwacht ständig eine Reihe wichtiger Funkti-
®
onen. Bei gravierenden Fehlern im Messsystem oder in der In-
stallation wird ein blinkendes «Info» angezeigt. Das «Info»-Feld
erlischt automatisch, wenn der Fehler behoben ist. Der Infocode
besteht aus 8 Ziffern. Jede Funktion hat dabei eine eigene zu-
geordnete Ziffer zur Anzeige der relevanten Informationen. Der
Infocode ist sowohl in der USER- als auch in der TECH-Schleife
verfügbar.
Displayziffer
1
2
3
4
5
6
Info
t1
t2
t3
V1
V2 In-A In-B
1
2
9
1
1
1
2
2
2
9
9
1
1
2
2
3
3
4
4
6
6
7
7
8
8
Beispiel:
1
0
2
0
0
0
9. Kommunikationsmodule
MULTICAL
603 kann durch Kommunikationsmodule (Options-
®
karten) mit einer Reihe von Zusatzfunktionen erweitert werden.
Optionskarten
M-Bus / 2 Wasserzählereingänge
M-Bus / 2 Impulsausgänge Energie + Volumen
Funk OMS T1, 868 MHz / 2 Wasserzählereingänge
2 aktive Analogausgänge 0/4...20 mA
BACnet MS/TP / 2 Wasserzählereingänge
ModbusRTU, RS485, Slave / 2 Wasserzählereingänge
LonWorks / 2 Wasserzählereingänge
Modbus TCP-IP / 2 Wasserzählereingänge
Beschreibung
7
8
Keine Versorgungsspannung
Niedriges Batterieniveau
Externer Alarm (z.B. über KMP)
t1 über Messbereich o. ausgeschaltet
t2 über Messbereich o. ausgeschaltet
t3 über Messbereich o. ausgeschaltet
t1 unter Messbereich o. kurzgeschlossen
t2 unter Messbereich o. kurzgeschlossen
t3 unter Messbereich o. kurzgeschlossen
Ungültige Temperaturdifferenz (t1-t2)
V1 Kommunikationsfehler
V2 Kommunikationsfehler
V1 Falsche Impulszahl
V2, Falsche Impulszahl
V1 Luft
V2 Luft
V1 Falsche Durchflussrichtung
V2 Falsche Durchflussrichtung
V1 Erhöhter Durchfluss
V2 Erhöhter Durchfluss
Bruch, Wasser fließt aus dem System
Bruch, Wasser läuft in das System
Leckage, Wasser fließt aus dem System
Leckage, Wasser läuft in das System
7
Impulseingang A2 Leckage im System
8
Impulseingang A1 Leckage im System
9
Impulseingang A1/A2 Externer Alarm
7
Impulseingang B2 Leckage im System
8
Impulseingang B1 Leckage im System
9
Impulseingang B1/B2 Externer Alarm
