6.2.1 Rechenwerk mit Volumenmessteil
Beispiel
des
Anschlusses
MULTICAL
603 (batterieversorgt).
®
6.2.2 Rechenwerk mit zwei Volumenmessteilen
MULTICAL
603 ist in verschiedenen Applikationen mit zwei
®
Volumenmessteilen, z.B. Lecküberwachung und offenen Sys-
temen, anwendbar. Wenn zwei ULTRAFLOW
MULTICAL
603 direkt verbunden werden, soll grundsätzlich
®
zwischen den beiden Rohren eine dichte, elektrische Kopplung
ausgeführt werden. Wo die beiden Rohre in einem Wärmetau-
scher, nahe an das Volumenmessteil, installiert sind, wird der
Wärmetauscher aber für die notwendige elektrische Kopplung
sorgen.
■
Vor- und Rücklaufrohre sind elektrisch dicht gekoppelt.
■
Es gibt keine Schweissstellen.
6.3 Anschluss von Cable Extender Box
Bei Bedarf eines Kabels länger als 10 m zwischen MULTICAL
und ULTRAFLOW
ist es bei Längen zwischen 10 und 30 m
®
möglich, eine Cable Extender Box zu verwenden. Die Kabel-
verlängerungsbox benötigt keine Speisung.
6.4 Anschluss von Pulse Transmitter
Mit dem Pulse Transmitter kann zwischen Volumenmessteil
und Rechenwerk eine maximale Kabelverlängerung von 100 m
erreicht werden. In Installationen, wo die elektrische Kopp-
lung nicht ausgeführt werden oder wo das Schweissen im
von
ULTRAFLOW
54
®
54 mit einem
®
Rohrsystem vorkom men kann, soll ein Pulse Transmitter ein-
und
gesetzt werden. Dabei wird das Verbindungskabel zwischen
ULTRAFLOW
54 und MULTICAL
®
mitter (galvanische Trennung) geführt.
■
Vor- und Rücklaufrohre sind nicht unbedingt dicht gekoppelt.
■
Elektroschweissungen*) können vorkommen.
*) Elektroschweissungen sollen immer mit dem Massenpol
der Schweissstelle ausgeführt werden. Zählerschäden in-
folge des Schweissens fallen nicht unter die Werksgarantie.

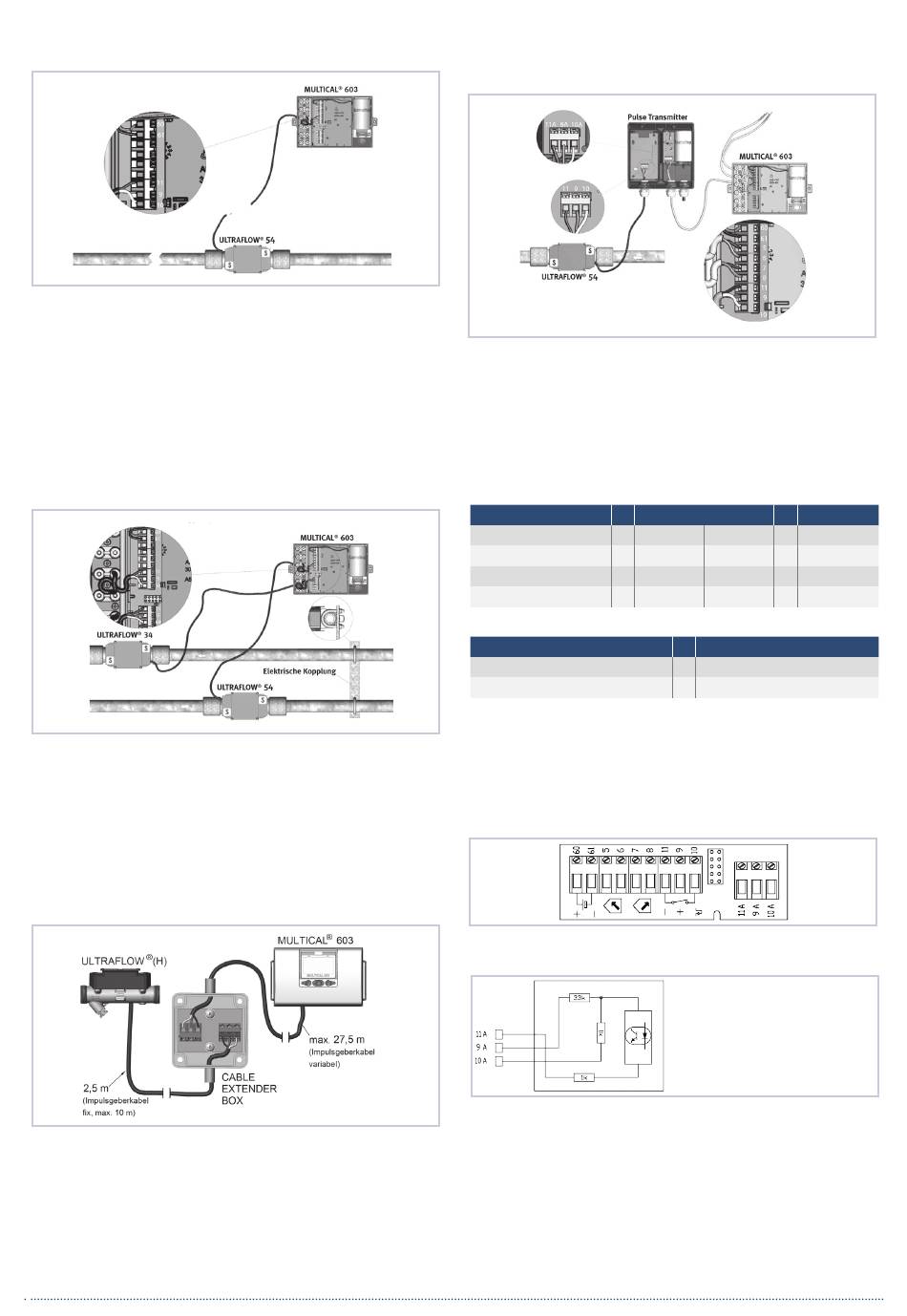

Verbindung über Pulse Transmitter
ULTRAFLOW
54
®
Blau (GND) / 11 A
Rot (Versorgung) / 9 A
Gelb (Signal) / 10 A
3,65 V DC Spannungsversorgung
Rot (+)
Schwarz (-)
Batterie oder Versorgungsmodul.
1)
Bei Signalleitungen länger als 2,5 m sind diese getrennt von
Starkstromleitungen zu verlegen, ggf. abgeschirmte Leitungen
verwenden.
Elektrischer Anschluss von Pulse Transmitter
®
Blockdiagramm von Pulse Transmitter
Wenn ULTRAFLOW
rüstung verwendet werden soll, muss der Anschluss über ei-
nen Pulse Transmitter erfolgen.
6.5 Stromversorgung
MULTICAL
603 kann durch ein internes 230 V AC Netzmodul,
®
ein internes 230 V AC Netzmodul (high power), ein internes
603 durch einen Pulse Trans-
®
→
Pulse Transmitter
Ein
Aus
→
11
11 A
→
9
9 A
10
10 A
→
→
Pulse Transmitter
1)
60
→
→
61
11 A GND
9 A Versorgung (3 bis 10 V DC)
10 A Signal
I
0,2 mA
max
54 als Impulsgeber für eine andere Aus-
®
→
MULTICAL
®
→
11
→
9
10
→
