Für die Montage in existierende Heizungsanlagen mit Stan-
dard-T-Stücken kann GWF weiterhin R½" und R¾" Mes-
singnippel liefern, die zu den kurzen Direktfühlern passen.
Weiterhin kann der kurze Direktfühler auch in alle GWF
ULTRAFLOW
54 Varianten mit G¾B und G1B Gewinden direkt
®
im Zählergehäuse montiert werden.
Die Messingüberwurfmutter der Fühler werden mit einem
12 mm Gabelschlüssel leicht (ca. 4 Nm) festgedreht. Danach
können die Fühler mit Plombe und Draht plombiert werden.
Temperaturfühler sind von unten zu montieren.

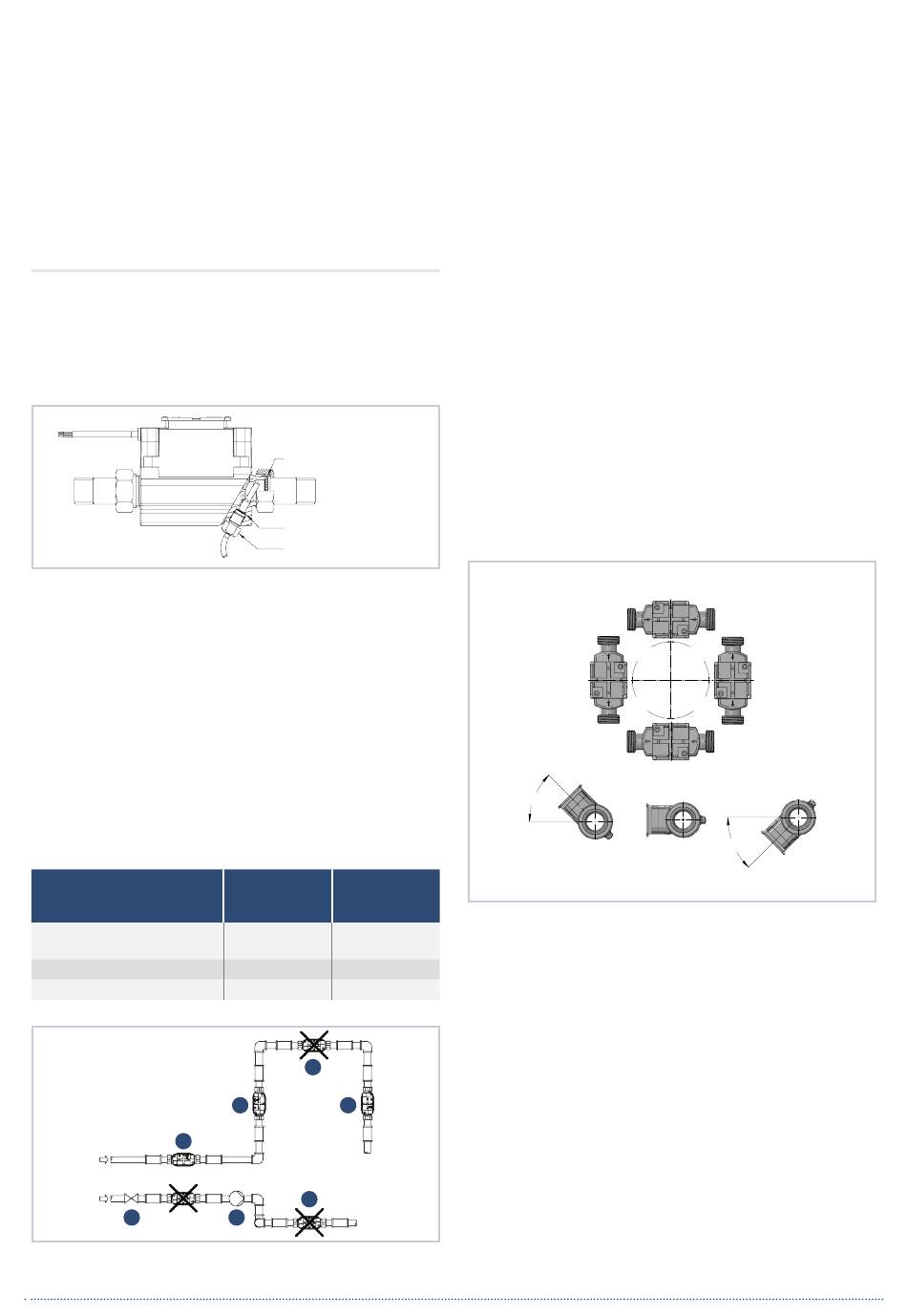

4. Montage des Volumenmessteils
Vor dem Einbau des Volumenmessteils sollte die Anlage durch-
gespült und Schutzpfropfen/Kunststoffmembranen sollten
vom Volumenmessteil entfernt werden. Die korrekte Platzie-
rung des Volumenmessteils (Vor- oder Rücklauf) geht aus dem
Typenschild auf der Vorderseite von MULTICAL
Durchflussrichtung ist durch den Pfeil auf der Seite angegeben.
Verschraubungen und Dichtungen werden entsprechend der
obenstehenden Zeichnung montiert.
ULTRAFLOW
54 erfordert keine gerade Ein- und Auslauf-
®
strecken um die Messgeräterichtlinie (MID) 2004/22/EG, OIML
R75:2002 und EN 1434:2007 zu erfüllen. Wir empfehlen die Ein-
haltung der Richtlinien von CEN CR 13582.
Einbau-Empfehlungen
Kräftige Durchflussstörungen treten meist im Zusammenhang
mit nicht vollständig geöffneten Ventilen und Pumpen sowie
Mehrfachbögen auf. Die dazu unten aufgeführten minimalen
Abstände haben sich bei der Installation von thermischen En-
ergiezählern bewährt (Best-Practice-Ansatz):
Minimal empfohlene Abstände
Bei nicht vollständig geöffneten
Ventilen
Auf der Druckseite von Pumpen 20 x DN
Bei Mehrfachbögen
A
E
603 hervor. Die
®
Dichtungen
Dichtungen
Anzug von ca. 4 Nm
Ultraschall-
Ultraschall-
Volumenmessteil
Volumenmessteil
DN 20 - 80
DN 100 - 300
20 x DN
40 x DN
20 x DN
5 x DN
5 x DN
C
B
D
G
F
A Empfohlene Platzierung des Volumenmessteils.
B Empfohlene Platzierung des Volumenmessteils.
C Nicht gestattete Platzierung wegen Gefahr von Luftan-
sammlungen.
D Annehmbar in geschlossenen Systemen. Unannehmbare
Platzierung in offenen Systemen wegen möglichen Luftauf-
baus im System.
E Ein Volumenmessteil sollte nicht unmittelbar nach einem
Ventil platziert werden, abgesehen von Absperrhähnen (Ku-
gelventile), die völlig offen sein müssen, wenn sie nicht zum
Absperren verwendet werden.
F Ein Volumenmessteil sollte nicht auf der Saugseite einer
Pumpe platziert werden.
G Ein Volumenmessteil sollte nicht nach einem U-Bogen in
zwei Ebenen platziert werden.
Um der Kavitation vorzubeugen, muss der Gegendruck beim
ULTRAFLOW
54 min. 1,5 bar bei q
®
Dies gilt für Temperaturen bis ca. 80 °C.
ULTRAFLOW
54 darf keinem niedrigeren Druck als dem Umge-
®
bungsdruck (Vakuum) ausgesetzt werden.
4.1 Einbaulage für ULTRAFLOW
ULTRAFLOW
54 darf waagrecht, senkrecht oder in einem
®
Winkel montiert werden.
Bitte beachten! Bei ULTRAFLOW
Elektronikgehäuse an der Seite sitzend eingebaut werden (bei
waagrechter Installation).
90°
90°
Max. 45°
ULTRAFLOW
54 darf bis zu ±45° zur Rohrachse gedreht werden.
®
Bei Kondensationsgefahr, z.B. in Kälteinstallationen oder wenn
ULTRAFLOW
54 in feuchter Umgebung installiert wird, muss
®
ULTRAFLOW
54 +45° zur Rohrachse gedreht werden.
®
4.2 Einbaulage für ULTRAFLOW
ULTRAFLOW
54 darf waagrecht, senkrecht oder in einem
®
Winkel montiert werden.
Bitte beachten! Bei ULTRAFLOW
schwarze Elektronikgehäuse an der Seite sitzend einzubauen
(bei waagrechter Installation).
und min. 2,5 bar bei q
sein.
p
s
54, DN 20 – DN 125
®
54 muss das schwarze
®
90°
90°
Max. 45°
54, DN 150 – DN 300
®
54 wird empfohlen, das
®
