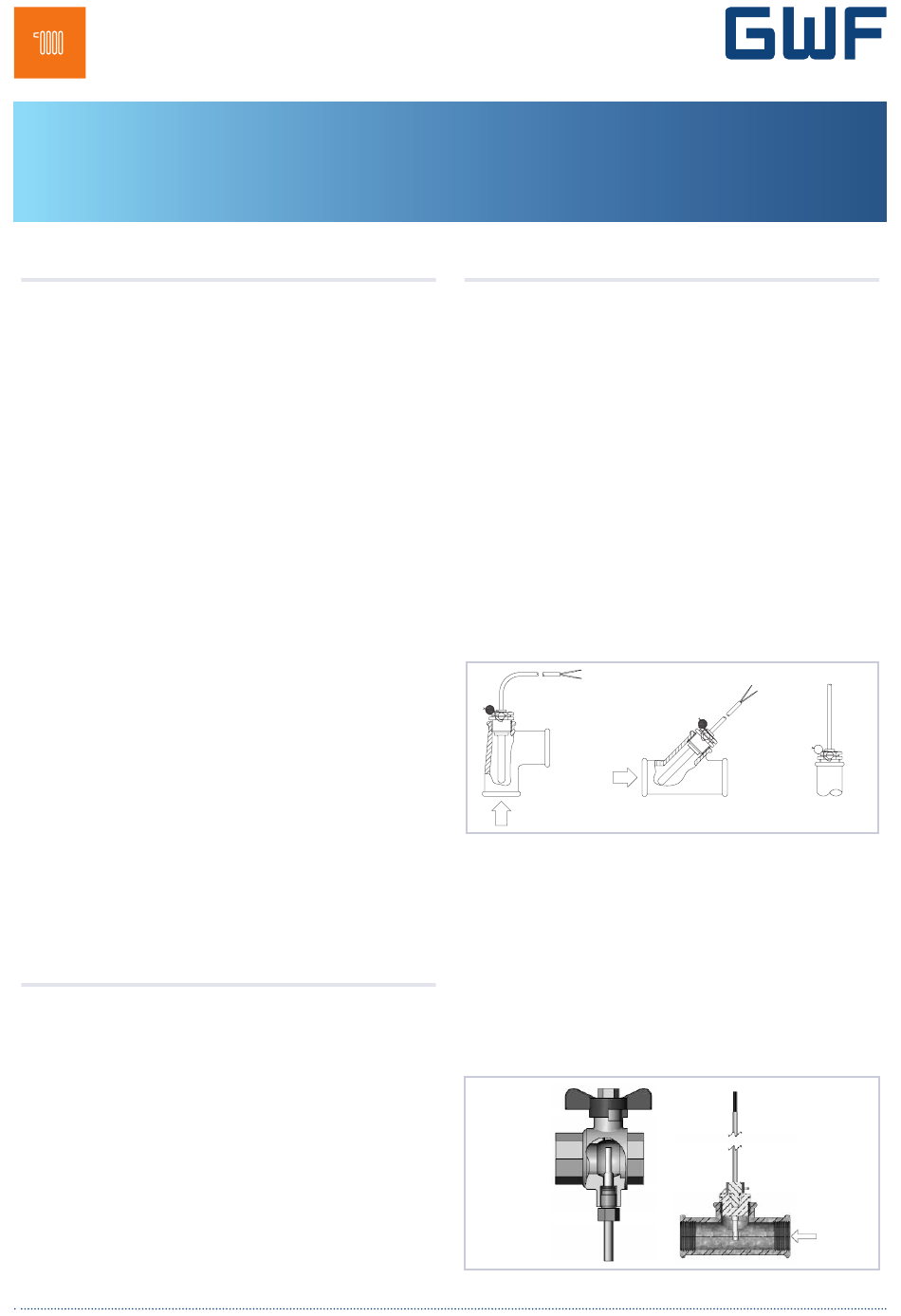

GWF MULTICAL 403 Installations- Und Bedienungsanleitungen

Fern-
wärme
Installations- und Bedienungsanleitung
MULTICAL
1. MID Bezeichnung
Nominelle Betriebsbedingungen / Messbereich:
Rechenwerk: T 2 °C bis 180 °C
Temperaturfühlerpaar: T 2 °C bis 150 °C
Volumenmessteil: T 2 °C bis 130 °C
MULTICAL 403 ist neben der klassischen Ausführung als
®
Wärmezähler ebenfalls als Kältezähler mit dem Temperatur-
bereich +2 bis +180 °C und CH-Zulassung (METAS) inkl. Erstei-
chung lieferbar. Zudem als kombinierter Wärme-/ Kältezähler
mit dem Temperaturbereich +2 bis +180 °C und CE-Konformi-
tät (MID) für Wärme sowie CH-Zulassung (METAS) inkl. Erstei-
chung für Kälte verfügbar.
Mechanische Umwelt:
Klasse M1 und M2 (feste Installation mit minimaler Vibration)
Elektromagnetische Umwelt:
E1 (Haushalt, Leichtindustrie). Die Signalkabel des Zählers
sollen im Abstand von mindestens 25 cm von anderen Installa-
tionen verlegt werden.
Klimatische Umwelt:
Die Installation soll in einer geschlossenen Umgebung (Innenmon-
tage) mit nichtkondensierender Feuchte ausgeführt werden. Die
Umgebungstemperatur muss im Bereich von +5 bis +55 °C liegen.
Wartung und Reparatur:
Der Wärmelieferant darf Kommunikationsmodule, Batterie
und Temperaturfühlerpaar austauschen. Das Volumenmessteil
darf nicht vom Rechenwerk getrennt werden. Alle Reparaturen
erfordern eine nachfolgende Eichung in einem akkreditierten
Labor.
2. Allgemeines
Lesen Sie bitte vor der Montage des Wärmezählers diese An-
leitung durch. Bei Montagefehler fällt die Garantieverpflich-
tung von GWF weg. Beachten Sie die Einhaltung folgender In-
stallationsverhältnisse:
■
Druckstufe:
■
Druckstufe,
Fühlersatz Typ DS:
■
Druckstufe,
rostfreie Tauchhülsen:
Bei Mediumtemperatur über 90 °C empfehlen wir die Anwen-
dung der Flanschzähler und Wandmontage von MULTICAL
403
®
ΔT 3 K bis 178 K
ΔT 3 K bis 140 K
PN16/PN25 siehe Kennzeichnung. Die
Kennzeichnung des Volumenmessteils
gilt nicht mit geliefertem Zubehör.
PN16
PN25
3. Montage der Temperaturfühler
Temperaturfühler zur Erfassung der Vor- bzw. Rücklauftem-
peratur werden ausschliesslich paarweise geliefert und dürfen
nie voneinander getrennt werden. MULTICAL
malfall mit Temperaturfühlern und Netzmodul 230 V AC gelie-
fert. Die Kabellänge darf nach EN 1434 nicht verändert werden.
Ein eventuelles Austauschen der Fühler darf nur paarweise
vorgenommen werden. Der Vorlauffühler ist mit einem roten,
der Rücklauffühler mit einem blauen Schild gekennzeichnet
(siehe Abschnitt 9).
3.1 Fühlereinsätze für Tauchhülsen
Die Fühlertauchhülsen werden am besten in T-Stücke mit 45°
oder 90° Winkel eingebaut. Die Spitze der Tauchhülse zeigt da-
bei gegen die Strömungsrichtung und ist in der Mitte der Strö-
mung platziert.
Die Temperaturfühler werden so tief wie möglich in die Tauch-
hülsen eingeführt. Zur Verkürzung der Ansprechzeit eignet
sich eine «nichthärtbare», wärmeleitende Paste.
Das kleine Plastikstück am Fühlerkabel in die Fühlertauch-
hülse schieben und die Leitung mit der beiliegenden Schrau-
be (M4 Messing) sichern. Die Schraube darf nur mit den Fin-
gern eingedreht werden. Die Tauchhülsen werden danach mit
Plombe und Draht plombiert.
3.2 Kurze Direktfühlereinsätze
Die kurzen Direktfühler können mit Rohrgewinden bis zu R1"
und eingebautem M10 Stutzen für den kurzen Direktfühler, in
spezielle Kugelventile oder T-Stücke mit speziellen Winkeln
montiert werden.
403.
®
403 wird im Nor-
®
