Wallbox COMMANDER 2 Servicehandbuch Seite 9

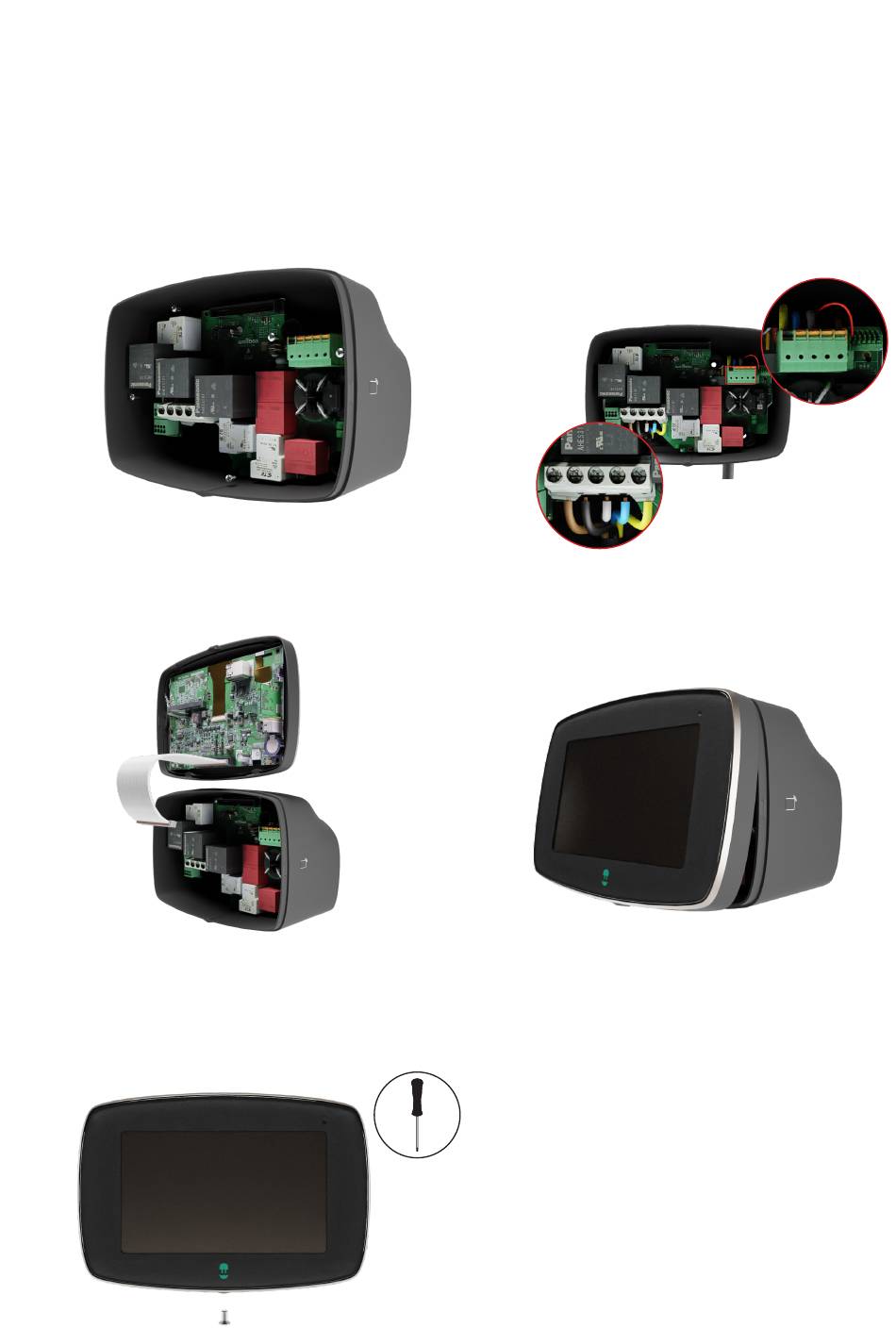

Attaching the new Power board
1.
Bringe die Ersatz-Steuerplatine an und
befestige sie mit den 4 Schrauben, die vorher
entfernt und beiseitegelegt wurden, am
Gehäuse.
3.
Nimm die vordere Kunststoffabdeckung und
schließe das Kommunikationskabel an die
Netzplatine an.
5.
Schraube die Torx-Schraube in die Unterseite
des Ladegeräts und ziehe sie dann fest, um
die vordere Abdeckung zu sichern. Schalte die
Stromversorgung des Ladegeräts wieder ein.
9
2.
Verbinde alle Leiter mit der Steuerplatine an
genau der gleichen Stelle, an der sie vorher
waren. Vergewissere dich, dass du sowohl
die Stromversorgungsleiter als auch die
Leiter des Ladekabels in ihren jeweiligen
Steckverbindern miteinander verbindest.
4.
Positioniere die oberen Clip-Punkte der
Frontabdeckung auf dem Ladegerät. Klemme
zuerst die seitlichen und dann die unteren
Clips an das Gehäuse des Ladegeräts an.
