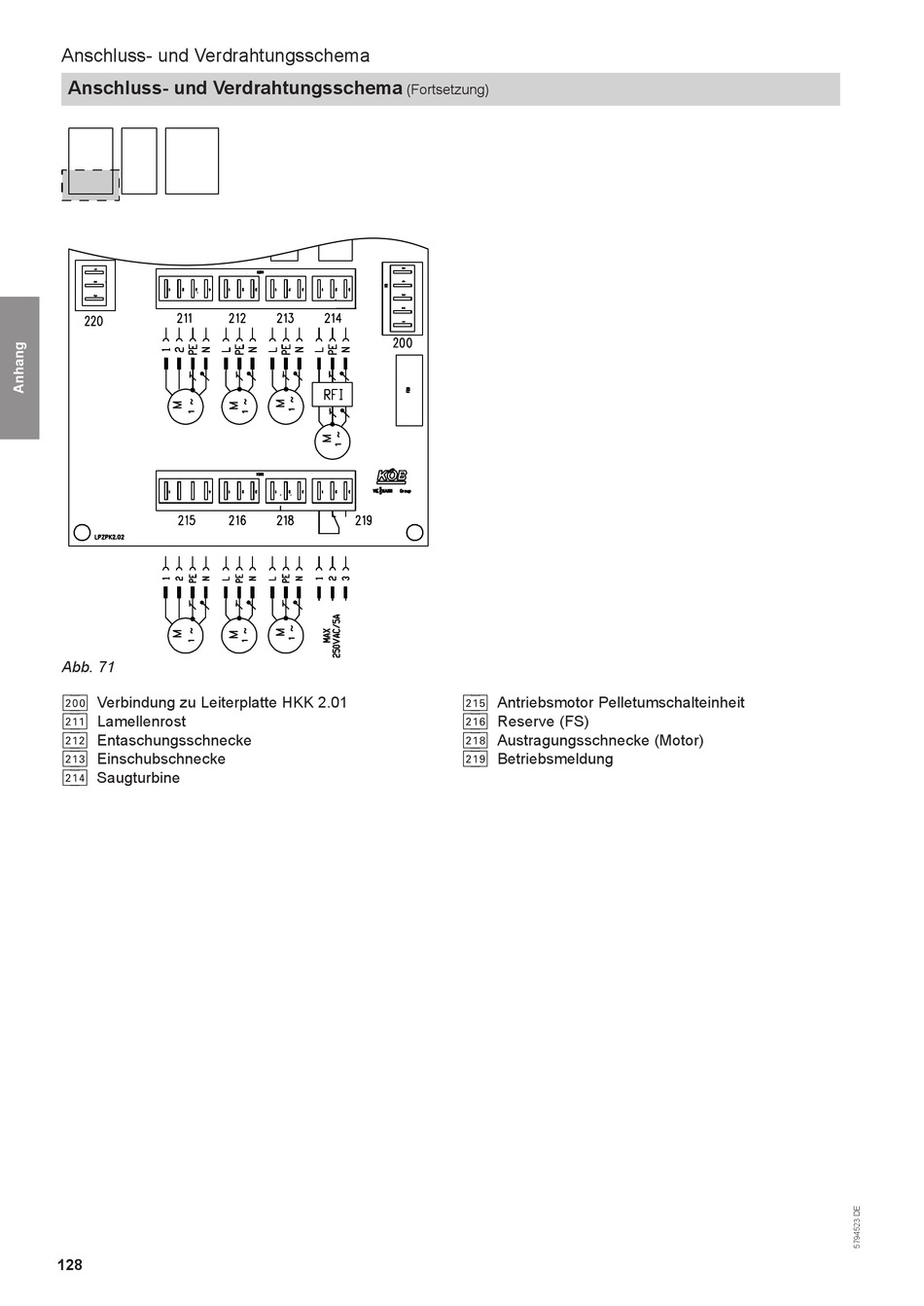

Anschluss- und Verdrahtungsschema
Anschluss- und Verdrahtungsschema
Abb. 71
Verbindung zu Leiterplatte HKK 2.01
s-Ö
Lamellenrost
sYA
Entaschungsschnecke
sYS
Einschubschnecke
sYD
sYF
Saugturbine
128
(Fortsetzung)
Antriebsmotor Pelletumschalteinheit
sYG
Reserve (FS)
sYH
Austragungsschnecke (Motor)
sYK
Betriebsmeldung
sYL
