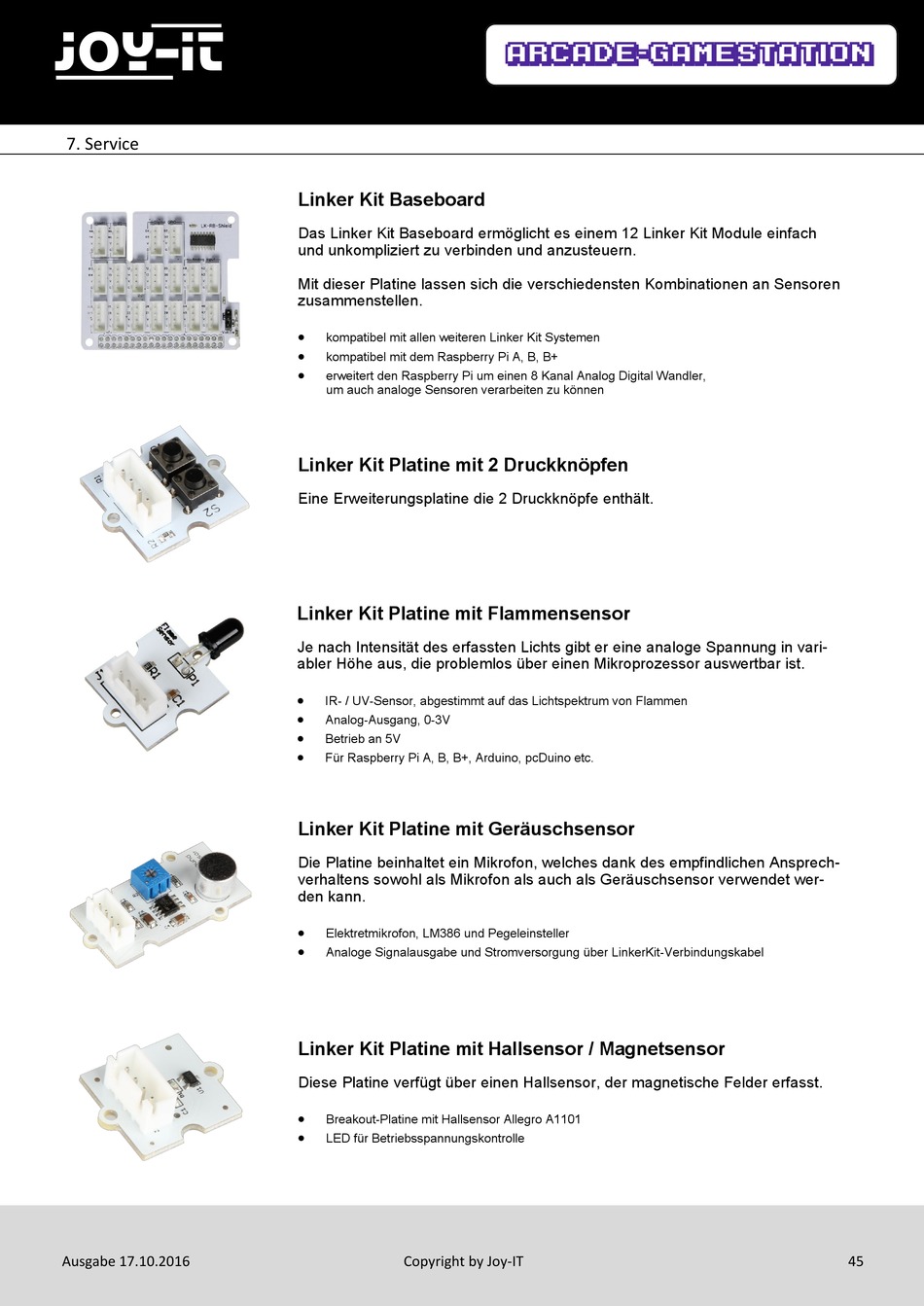

Joy-it Arcade-GameStation Bedienungsanleitung Seite 45

3
7. Service
Ausgabe 17.10.2016
Linker Kit Baseboard
Das Linker Kit Baseboard ermöglicht es einem 12 Linker Kit Module einfach
und unkompliziert zu verbinden und anzusteuern.
Mit dieser Platine lassen sich die verschiedensten Kombinationen an Sensoren
zusammenstellen.

kompatibel mit allen weiteren Linker Kit Systemen

kompatibel mit dem Raspberry Pi A, B, B+

erweitert den Raspberry Pi um einen 8 Kanal Analog Digital Wandler,
um auch analoge Sensoren verarbeiten zu können
Linker Kit Platine mit 2 Druckknöpfen
Eine Erweiterungsplatine die 2 Druckknöpfe enthält.
Linker Kit Platine mit Flammensensor
Je nach Intensität des erfassten Lichts gibt er eine analoge Spannung in vari-
abler Höhe aus, die problemlos über einen Mikroprozessor auswertbar ist.

IR- / UV-Sensor, abgestimmt auf das Lichtspektrum von Flammen

Analog-Ausgang, 0-3V

Betrieb an 5V

Für Raspberry Pi A, B, B+, Arduino, pcDuino etc.
Linker Kit Platine mit Geräuschsensor
Die Platine beinhaltet ein Mikrofon, welches dank des empfindlichen Ansprech-
verhaltens sowohl als Mikrofon als auch als Geräuschsensor verwendet wer-
den kann.

Elektretmikrofon, LM386 und Pegeleinsteller

Analoge Signalausgabe und Stromversorgung über LinkerKit-Verbindungskabel
Linker Kit Platine mit Hallsensor / Magnetsensor
Diese Platine verfügt über einen Hallsensor, der magnetische Felder erfasst.

Breakout-Platine mit Hallsensor Allegro A1101

LED für Betriebsspannungskontrolle
