Arcade-GameStation

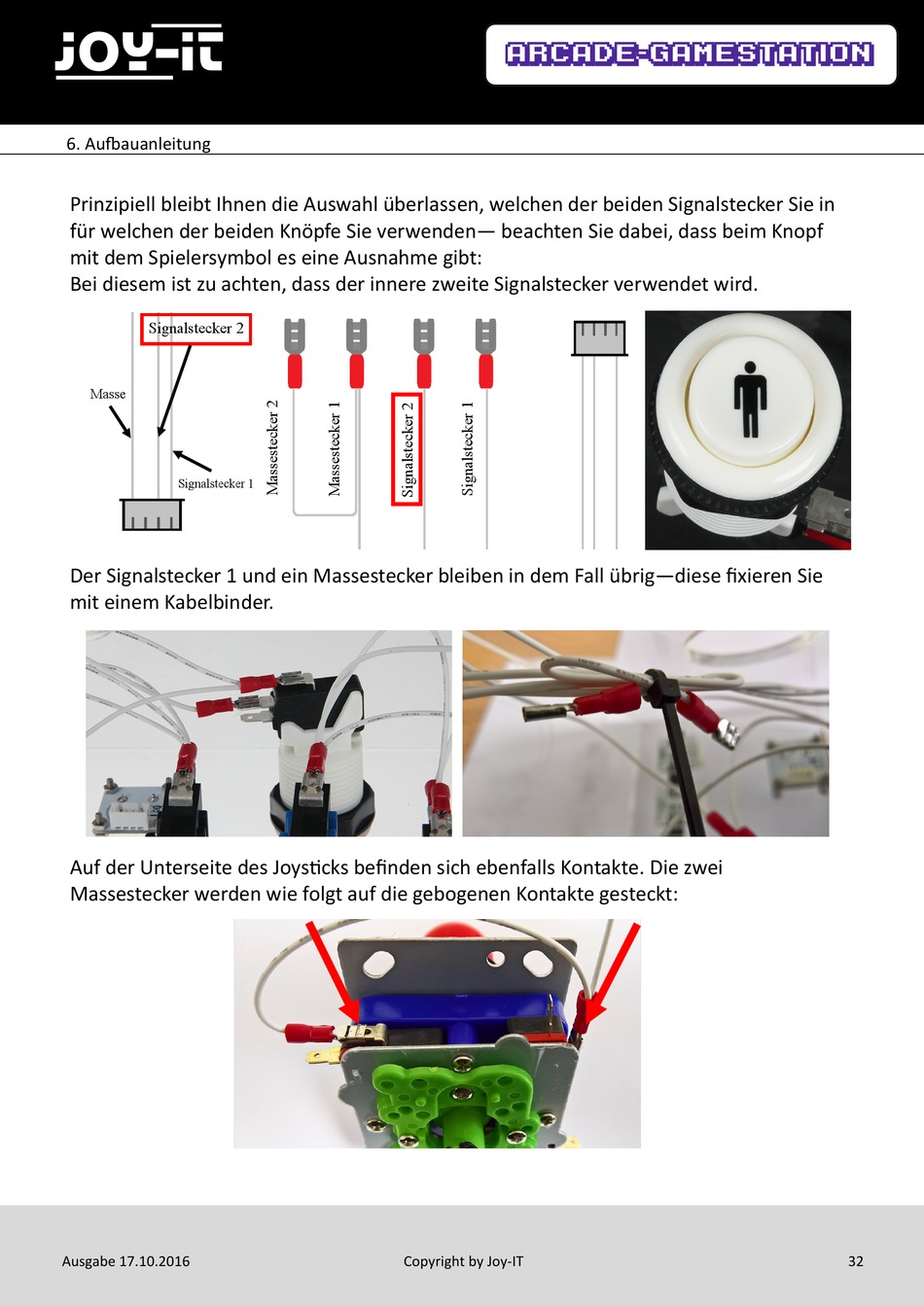

6. Aufbauanleitung
Prinzipiell bleibt Ihnen die Auswahl überlassen, welchen der beiden Signalstecker Sie in
für welchen der beiden Knöpfe Sie verwenden— beachten Sie dabei, dass beim Knopf
mit dem Spielersymbol es eine Ausnahme gibt:
Bei diesem ist zu achten, dass der innere zweite Signalstecker verwendet wird.
Signalstecker 2
Masse
Signalstecker 1
Der Signalstecker 1 und ein Massestecker bleiben in dem Fall übrig—diese fixieren Sie
mit einem Kabelbinder.
Auf der Unterseite des Joysticks befinden sich ebenfalls Kontakte. Die zwei
Massestecker werden wie folgt auf die gebogenen Kontakte gesteckt:
Ausgabe 17.10.2016
Copyright by Joy-IT
32
