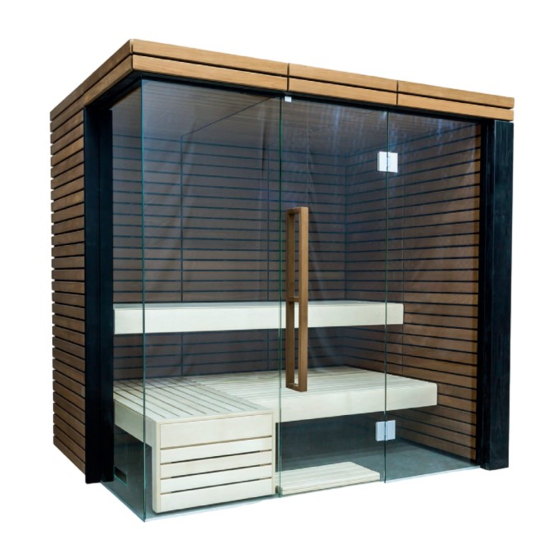

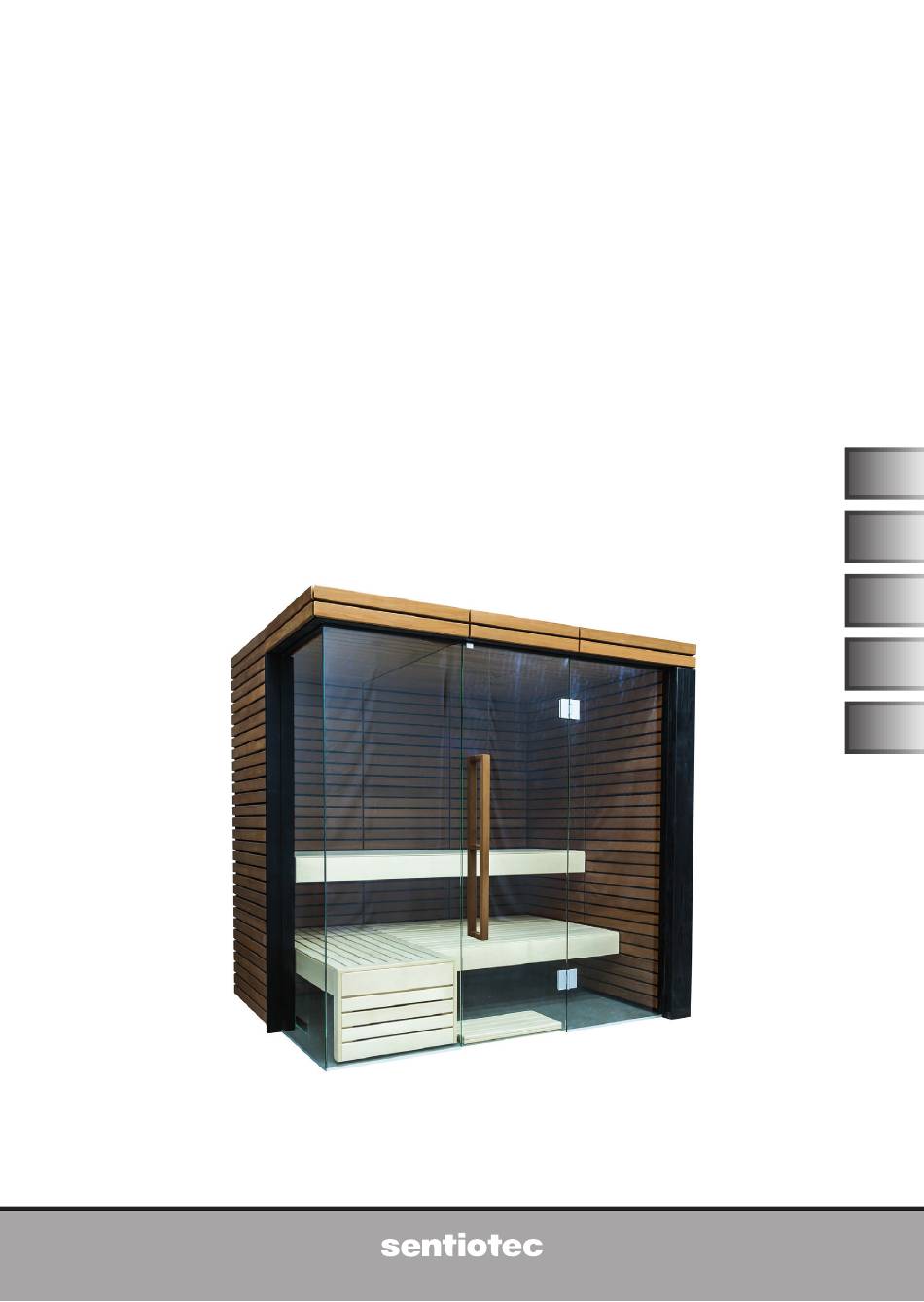

Sentiotec LINDEA VIEW SMALL Montageanleitung
Massivsauna
Verwandte Anleitungen für Sentiotec LINDEA VIEW SMALL
Inhaltszusammenfassung für Sentiotec LINDEA VIEW SMALL
- Seite 16 Inhaltsverzeichnis Montage Vorbereitung 1.1. Benötigtes Werkzeug 1.2. Wartung und Reinigung 1.3. Entsorgung 1.4. Stückliste 2. Grundriss 2.1. Grundriss Aufbau „rechts“ 2.2. Grundriss Aufbau „links“ 2.3. Änderungen bei Montage Aufbau „links“ 3. Montage Kabine 3.1. Montage Bodenrahmen 3.2. Montage Kabinenwände 3.3. Montage Glaselemente 3.4.
-
Seite 17: Montage Vorbereitung
Lesen Sie diese Montageanleitung gut durch und bewahren Sie sie in der Nähe der Sauna auf. So können Sie jederzeit Produktinformationen nachlesen. Sie finden diese Montageanleitung auch im Downloadbereich unserer Webseite auf www.sentiotec.com/downloads. Wichtige Hinweise: ● Kontrollieren Sie, bevor Sie mit der Arbeit beginnen, anhand der Stückliste, ob alle Einzelteile auch tatsächlich mitgeliefert wurden. -
Seite 18: Benötigtes Werkzeug
Montageanleitung S. 4/32 1.1. Benötigtes Werkzeug ● Hammer und Beilageholz oder einen Gummihammer ● Akkuschrauber mit Bits für Kreuzschrauben und Torx ● Rollmaßband ● Bohrer mit Durchmesser 3 mm, 10 mm, 20 - 30 mm (für Stromkabel Saunaofen) ● Wasserwaage ●... -
Seite 19: Wartung Und Reinigung
Montageanleitung S. 5/32 1.2. Wartung und Reinigung ● Die Sauna sollte mit einem feuchten Tuch gereinigt werden. Verwenden Sie nur warmes Wasser - keine Reinigungsmittel. ● Wird die Sauna längere Zeit nicht benutzt, empfehlen wir, die Kabine einmal im Monat aufzuheizen. Harzgallen sind kein Reklamationsgrund. -
Seite 20: Stückliste
Montageanleitung S. 6/32 1.4. Stückliste Az Bezeichnung Maße in mm Grundrahmen 1 Bodenrahmen mit Ausschnitt schwarz - rechts 1382x40x80 1 Bodenrahmen mit Ausschnitt schwarz - links 1382x40x80 1 Bodenrahmen schwarz 2100x40x80 1 Bodenrahmen schwarz 718x40x80 Wandelemente 2 Wandelement schwarz W2/W5 1995x663x70 2 Elektroelement schwarz (2 Kabalkanäle) W1/W6 1995x663x70... - Seite 21 Montageanleitung S. 7/32 Az Bezeichnung Maße in mm Glasfront Elemente 1 Glasfront Element schwarz 1x 45° - rechts 2035x85x55 1 Glasfront Element schwarz 1x 45° - links 2035x85x55 1 Glasfront Element schwarz 1x 45° - rechts 718x85x55 1 Glasfront Element schwarz 1x 45° - links 718x85x55 1 Glastür 1975x628x8...
- Seite 22 Montageanleitung S. 8/32 Az Bezeichnung Maße in mm Aussen Lindea Dekor 1 Dekor Element Lindea aussen 2090x790x40 1 Dekor Element Lindea aussen 1950x745x40 1 Dekor Element Lindea aussen 130x802x40 1 Dekor Element Lindea aussen 2090x755x40 1 Dekor Element Lindea aussen 815x130x40 1 Dekor Element Lindea aussen 633x130x40...
-
Seite 23: Grundriss
Montageanleitung S. 9/32 2. Grundriss 2.1. Grundriss Aufbau „rechts“ 2210... -
Seite 24: Grundriss Aufbau „Links
Montageanleitung S. 10/32 2.2. Grundriss Aufbau „links“ 2210... -
Seite 25: Änderungen Bei Montage Aufbau „Links
Montageanleitung S. 11/32 2.3. Änderungen bei Montage Aufbau „links“ Entfernen Sie die Fremde Feder vom Wandelement W1 und setzen Sie diese beim Wandelement W6 ein. -
Seite 26: Montage Kabine
Montageanleitung S. 12/32 Montage Kabine ACHTUNG! Die Kabine kann „rechts“ oder „links“ aufgebaut werden, beachten Sie dazu die Grundrisspläne auf Seite 9 und Seite 10. Beachten Sie die Abbildungen ab Seite 15. In weiterer Folge wird die Montage für Grundriss „rechts“ beschrieben. Änderungen betreffend Montage für Grundriss „links“... -
Seite 27: Montage Dachelemente
Montageanleitung S. 13/32 3.4. Montage Dachelemente Legen Sie die Dachelemente ein und verschrauben diese mit den Kabinenwän- den. Beachten Sie die Kabelauslässe. Montieren Sie außen die Dach-Abdeckleisten. 3.5. Montage Lindea Dekor innen Montieren Sie die Innen Dekor Elemente mit je 8 Schrauben, beginnen Sie an den Seitenwänden W1 und W6. - Seite 28 Montageanleitung S. 14/32...
- Seite 70 Manual de montagem p. 14/32...
- Seite 71 Assembly pictures S. 15/32 3.1. 2100 × 80 × 40 3.2. 5 x 100 5 x 100 1995 × 663 × 70...
- Seite 72 Assembly pictures S. 16/32 5 x 100 80 cm 3.3.
- Seite 73 Assembly pictures S. 17/32 4 x 70 5 x 100...
- Seite 74 Assembly pictures S. 18/32 Multiclip...
- Seite 75 Assembly pictures S. 19/32 3,5 x 50 3.3.
- Seite 76 Assembly pictures S. 20/32 4 x 70 WRU-60...
- Seite 77 Assembly pictures S. 21/32 3,5 x 40...
- Seite 78 Assembly pictures S. 22/32 3.4. 4 Pcs. 5 x 100 7 Pcs. 6 x 120...
- Seite 79 Assembly pictures S. 23/32 3,2 x 40 3,5 x 45...
- Seite 80 Assembly pictures S. 24/32 3.5. 3,5 x 45...
- Seite 81 Assembly pictures S. 25/32 3,5 x 45 X = Y 4 x 70...
- Seite 82 Assembly pictures S. 26/32 3,5 x 45...
- Seite 83 Assembly pictures S. 27/32 3.6. 6 x 120 6 x 120 6 x 120 6 x 120...
- Seite 84 Assembly pictures S. 28/32 3,5 x 50 5 x 70 5 x 70...
- Seite 85 Assembly pictures S. 29/32 5 x 70 5 x 70 3.7. 3,5 x 45 3,5 x 45 3,5 x 45 3,5 x 45...
- Seite 86 Assembly pictures S. 30/32 3.8.
- Seite 87 Assembly pictures S. 31/32 3.9. 3,5 x 40 4 x 60...
