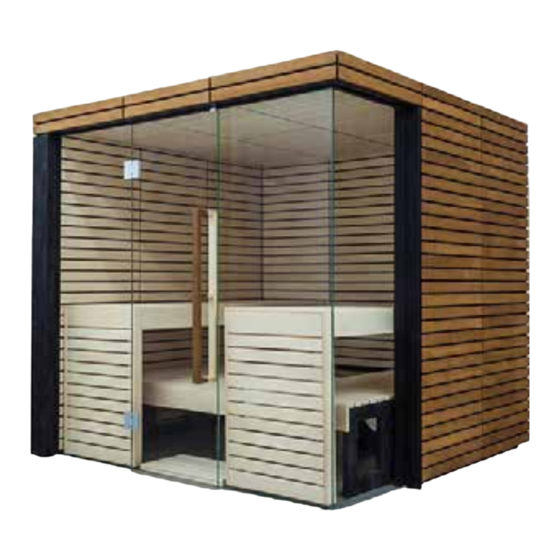

Solid wood sauna
LINDEA VIEW
LARGE
2210 x 2235 x 2125 mm
INSTRUCTIONS FOR INSTALLATION
English
LINDEA-V-L-T-L / 1-051-757 Thermo/Linde
LINDEA-V-L-T-T / 1-052-489 Thermo/Thermo
Version 10/20
Ident. no. LINDEA-V-L
EN
DE
FR
IT
PT

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sentiotec LINDEA-V-L-T-L

Inhaltszusammenfassung für Sentiotec LINDEA-V-L-T-L

  • Seite 16 Inhaltsverzeichnis Montage Vorbereitung 1.1. Benötigtes Werkzeug 1.2. Wartung und Reinigung 1.3. Entsorgung 1.4. Stückliste 2. Grundriss 2.1. Grundriss Aufbau „links“ 2.2. Grundriss Aufbau „rechts“ 2.3. Änderungen bei Montage Aufbau „rechts“ 3. Montage Kabine 3.1. Montage Bodenrahmen 3.2. Montage Kabinenwände 3.3. Montage Glaselemente 3.4.

  • Seite 17: Montage Vorbereitung

    Lesen Sie diese Montageanleitung gut durch und bewahren Sie sie in der Nähe der Sauna auf. So können Sie jederzeit Produktinformationen nachlesen. Sie finden diese Montageanleitung auch im Downloadbereich unserer Webseite auf www.sentiotec.com/downloads. Wichtige Hinweise: ● Kontrollieren Sie, bevor Sie mit der Arbeit beginnen, anhand der Stückliste, ob alle Einzelteile auch tatsächlich mitgeliefert wurden.

  • Seite 18: Benötigtes Werkzeug

    Montageanleitung S. 4/32 1.1. Benötigtes Werkzeug ● Hammer und Beilageholz oder einen Gummihammer ● Akkuschrauber mit Bits für Kreuzschrauben und Torx ● Rollmaßband ● Bohrer mit Durchmesser 3 mm, 10 mm, 20 - 30 mm (für Stromkabel Saunaofen) ● Wasserwaage ●...

  • Seite 19: Wartung Und Reinigung

    Montageanleitung S. 5/32 1.2. Wartung und Reinigung ● Die Sauna sollte mit einem feuchten Tuch gereinigt werden. Verwenden Sie nur warmes Wasser - keine Reinigungsmittel. ● Wird die Sauna längere Zeit nicht benutzt, empfehlen wir, die Kabine einmal im Monat aufzuheizen. Harzgallen sind kein Reklamationsgrund.

  • Seite 20: Stückliste

    Montageanleitung S. 6/32 1.4. Stückliste Az Bezeichnung Maße in mm Grundrahmen 1 Bodenrahmen schwarz mit Lüftungsausschnitt 2100x80x40 1 Bodenrahmen schwarz 2045x80x40 1 Bodenrahmen schwarz 1382x80x40 Wandelemente 5 Wandelement schwarz 1995x663x70 2 Elektroelemente schwarz 1995x663x70 1 Lüftungs-/Elektroelement schwarz 1995x663x70 8 Extra Nut-Feder Bretter 663x15x55 1 Dachrahmenleiste 1990x40x20...
  • Seite 21 Montageanleitung S. 7/32 Az Bezeichnung Maß in mm Dachelemente 2 Dachelement schwarz 2100x630x70 1 Dachelement schwarz 2100x840x70 1 Abdeckleiste für Dachelement 2020x110x15 1 Abdeckleiste für Dachelement 688x110x15 Innen Lindea Dekor 4 Dekor Element Lindea 2020x656x40 3 Dekor Element Lindea 2020x633x40 1 Dekor Element Lindea mit Auschnitt für Abluft 2020x656x40 2 Dekor Element Lindea, Dach...
  • Seite 22 Montageanleitung S. 8/32 Az Bezeichnung Maße in mm Zubehör 1 U Alu Leiste 670x12x10 1 U Alu Leiste 1x 45° - links 680x12x10 1 U Alu Leiste 1x 45° - links 672x12x10 1 U Alu Leiste 1x 45° - rechts 680x12x10 1 U Alu Leiste 1x 45°...

  • Seite 23: Grundriss

    Montageanleitung S. 9/32 2. Grundriss 2.1. Grundriss Aufbau „links“ 2210...

  • Seite 24: Grundriss Aufbau „Rechts

    Montageanleitung S. 10/32 2.2. Grundriss Aufbau „rechts“ 2210...

  • Seite 25: Änderungen Bei Montage Aufbau „Rechts

    Montageanleitung S. 11/32 2.3. Änderungen bei Montage Aufbau „rechts“ Entfernen Sie die Fremde Feder vom Wandelement W1 und setzen Sie diese beim Wandelement W8 ein.

  • Seite 26: Montage Kabine

    Montageanleitung S. 12/32 Montage Kabine ACHTUNG! Die Kabine kann „links“ oder „rechts“ aufgebaut werden, beachten Sie dazu die Grundrisspläne auf Seite 9 und Seite 10. Beachten Sie die Abbildungen ab Seite 15. In weiterer Folge wird die Montage für Grundriss „links“ beschrieben. Änderungen betreffend Montage für Grundriss „rechts“...

  • Seite 27: Montage Lindea Dekor Innen

    Montageanleitung S. 13/32 3.5. Montage Lindea Dekor innen Montieren Sie die Innen Dekor Elemente mit je 8 Schrauben, beginnen Sie an den Seitenwänden W1 und W8. Beachten Sie die Platzierung des Lüftungsschlitzes. Bei der Montage der Lindea Dekor-Elemente an der Rückwand beachten Sie die Aufteilung des seitlichen Abstands.
  • Seite 28 Montageanleitung S. 14/32...
  • Seite 71 Assembly pictures S. 15/32 3.1. 2100 × 80 × 40 3.2. 5 x 100 5 x 100 1995 × 663 × 70...
  • Seite 72 Assembly pictures S. 16/32 5 x 100 80 cm 3.3.
  • Seite 73 Assembly pictures S. 17/32 4 x 70 5 x 100...
  • Seite 74 Assembly pictures S. 18/32 Multiclip...
  • Seite 75 Assembly pictures S. 19/32 3,5 x 50 3.3.
  • Seite 76 Assembly pictures S. 20/32 4 x 70 WRU-60...
  • Seite 77 Assembly pictures S. 21/32 3,5 x 40 3,5 x 40...
  • Seite 78 Assembly pictures S. 22/32 3.4. 11 Pcs. 4 Pcs. 6 x 120 5 x 100...
  • Seite 79 Assembly pictures S. 23/32 3,2 x 40 3,5 x 45...
  • Seite 80 Assembly pictures S. 24/32 3.5. 3,5 x 45 3,5 x 45...
  • Seite 81 Assembly pictures S. 25/32 3,5 x 45 2020 × 633 × 40 3,5 x 45 X = Y 4 x 70...
  • Seite 82 Assembly pictures S. 26/32 3,5 x 45...
  • Seite 83 Assembly pictures S. 27/32 3.6. 6 x 120 6 x 120 5 Pcs. 3,5 x 50 5 x 70...
  • Seite 84 Assembly pictures S. 28/32 3,5 x 40 760 × 635 3 Pcs. 4 x 70 3.6. 3,5 x 40 4 x 70 480 × 1870...
  • Seite 85 Assembly pictures S. 29/32 5 x 70 3.7. 2090 × 790 × 40 3,5 x 45 3,5 x 45...
  • Seite 86 Assembly pictures S. 30/32 3,5 x 45 3,5 x 45 3,5 x 45 3,5 x 45...
  • Seite 87 Assembly pictures S. 31/32 3.8.
  • Seite 88 Assembly pictures S. 32/32 3.9. 3,5 x 40...
  • Seite 89 GmbH | Division of Harvia Group | Wartenburger Straße 31, A-4840 Vöcklabruck T +43 (0) 7672/22 900-50 | F -80 | info@sentiotec.com | www.sentiotec.com...
