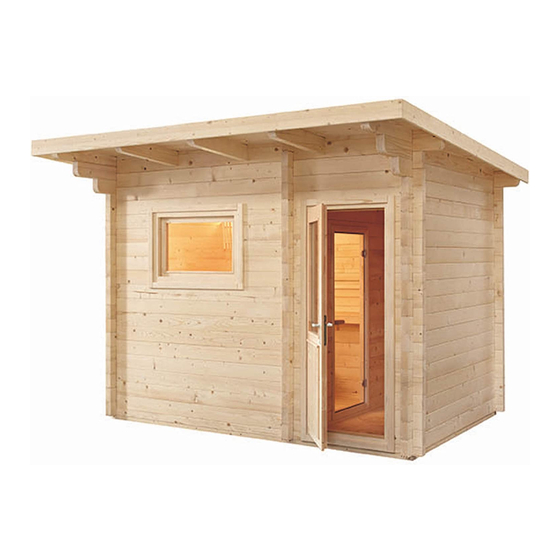

Sentiotec LAVA Montageanleitung
Gartensauna
375 x 319 x 270 cm
Vorschau ausblenden
Andere Handbücher für LAVA:
- Montageanleitung (43 Seiten) ,
- Montageanleitung (36 Seiten)
Werbung
Quicklinks
Werbung
Verwandte Anleitungen für Sentiotec LAVA
Inhaltszusammenfassung für Sentiotec LAVA
- Seite 1 Montageanleitung Assembly instructions LAVA Gartensauna 375 x 319 x 270 cm Version 10/17...
- Seite 2 Montageanleitung Gartensauna LAVA Außenmaß: 375 x 319 x 270 cm Innenmaß: 200 x 200 x 210 cm 200 x 104 x ~260 cm Wandstärke: 70 mm Sehr geehrter Kunde, Kontrollieren Sie, bevor Sie mit der Arbeit beginnen, anhand der Stückliste, ob alle Einzelteile auch tatsächlich mitgeliefert wurden.
- Seite 3 Stückliste LAVA Vorderseite mit Türe 2 Dachauflageleisten 200 x 4 x 4 cm 1 Blockbohle 341 x 7 x 7 cm mit Ausschnitt 2 Dachauflageleisten 192 x 4 x 4 cm für Türe 2 Dachelemente 199 x 99 x 6,5 cm...
- Seite 4 Montageanleitung GARTENSAUNA LAVA Hinweise für die Baugenehmigung, Fundament, Verankerung, Anlieferung und Entladung Baugenehmigung: Erkundigen Sie sich unbedingt vor der Montage des Gartenhauses bei Ihrer zuständigen Baubehörde (Gemeindeamt; Magistrat), ob eine Baugenehmigung erforderlich ist. Diese brauchen Sie möglicherweise, da ab einem bestimmten Raumvolumen eine Genehmigung erforderlich ist.
- Seite 5 Die beiden folgenden haben sich in der Paxis aber am besten bewährt: •Fundamentplatte (Bodenplatte) •Streifenfundament Dabei ist bei beiden Varianten ein absolut waagrechtes und tragfähiges Fundament gewährleisten. kann eine einwandfreie Montage einzelnen Funktionsmodule einer exakten Passgenauigkeit gewährleistet werden. Nach Fertigstellung und Austrocknung der Betonplatte empfehlen wir diese mit Dachpappe oder Flämmpappe zu flämmen, um sie komplett abzudichten.
- Seite 6 Montageanleitung Streifenfundament: nach statischen Erfordernissen bzw. örtlichen Gegebenheiten, können Streifenfundamente unterschiedlich ausgeführt werden. Man unterscheidet zwei Arten von Streifenfundamente: •Streifenfundament unbewehrt •Streifenfundament bewehrt Damit ein frostsicheres Streifenfundament entsteht, muss mindestens 80 cm tief gegraben werden. Auf den Fundamentstreifen liegen dann die tragenden Wände des Gartenhauses auf.
- Seite 7 Hinweis: Die Fundamente müssen absolut waagrecht sein um die Tragfähigkeit des Hauses zu gewährleisten. Sollte die Fundamentplatte größer als die Grundfläche des Gartenhauses sein, kann sich Regenwasser ringsum des Gartenhauses ansammeln. Dadurch kann das Holz der Wandelemente ständig auf nassem Boden stehen. Als Folge kann es passieren, dass das Holz das Wasser aufsaugt und zu faulen beginnt.
- Seite 8 Montageanleitung Bodenrahmen für Außensauna Schrauben 5 x 100 mm Abb 1.1 Schrauben 5 x 100 mm Abb 1.2 Abb 1.3...
- Seite 9 1 Blockbohle 230 x 14,6 x 7 cm mit Türausschnitt Abb 1.4 1 Blockbohle 341 x 7 x 7 cm mit Türausschnitt 1 Blockbohle 341 x 14,6 x 7 cm mit Abluftausschnitt Abb 1.5...
- Seite 10 Montageanleitung Abb 1.6 Abb 1.7...
- Seite 11 Abb 1.8 Abb 1.9...
- Seite 12 Montageanleitung Gewindestangen Verschraubung oben Abb.1.10 Gewindestangen Verschraubung unten Abb 1.11 Abluftschieber 4 Stk.Schrauben 3 x 40 mm Abb 1.12...
- Seite 13 Abb 1.13 Fußboden - Schrauben 3,5 x 50 mm Schrauben 5 x 100 mm Abb 1.14 Sockelleisten - Schrauben 3,2 x 40 mm...
- Seite 14 Montageanleitung Messen Sie vom Fußboden bis Unterkante Dachauflageleiste 206 cm. Schrauben 4 x 70 mm 206 cm Abb 1.15 Dachelemente von oben mit Auflageleisten verschrauben Schrauben 5 x 80 mm Abb 1.16 Abb 1.17...
- Seite 15 Abb 1.18 Abb.1.19...
- Seite 16 Montageanleitung Abb 1.20 Abb 1.21...
- Seite 17 Abb 1.22 Stellen Sie das Fensterelement von innen in die Öffnung, neh- men die obere Montageleiste (1), teilen diese links und rechts gleichmäßig auf und verschrau- ben die Leiste von außen mit dem Fenster. Als Nächstes verschrauben Sie die seitlichen Montageleisten. (2).
- Seite 18 Montageanleitung Schrauben 5 x 70 mm 87 cm 41 cm Abb 1.25 Abb 1.26...
- Seite 19 Schrauben 3,5 x 50 mm Banksichtblende - Ansicht von hinten Abb 1.27 Banksichtblende Abb 1.28...
- Seite 20 Montageanleitung Schrauben 3,5 x 50 mm 25 cm Abb 1.29 4 Stk. Schrauben 3 x 40 mm Abb 1.30 Abb 1.31 Abb 1.32...
- Seite 21 Schrauben 3 x 40 mm Abb 1.33 Abb 1.34...
- Seite 22 Montageanleitung Legen Sie zuerst die Montageleisten der Türe und die Schrauben in die Kabine. Stellen Sie dann das Türelement in die Türöffnung, nehmen die obere Montageleiste (1), teilen diese links und rechts gleichmäßig auf und ver- schrauben die Leiste mit der Türe. Als Nächstes verschrauben Sie die seitlichen Montageleisten.
- Seite 23 Schrauben 3,5 x 50 mm 2 cm Abb 1.88 Abb 1.37 Windbrett seitlich Schrauben 3,5 x 50 mm Abb.1.39...
- Seite 24 Montageanleitung Verlegen Sie die Dachpappe überlappend und befestigen sie mit den beilie- genden Dachpappnägel. Beginnen Sie mit dem Verlegen am unteren Ende des Daches. Abb 1.40 Abb 1.41...
- Seite 25 GRUNDRISS LAVA 375 x 319 x 270 cm...
- Seite 26 GmbH | Division of Harvia Group | Oberregauer Straße 48, A-4844 Regau T +43 (0) 7672/277 20-567 | F -801 | info@sentiotec.com | www.sentiotec.com...
