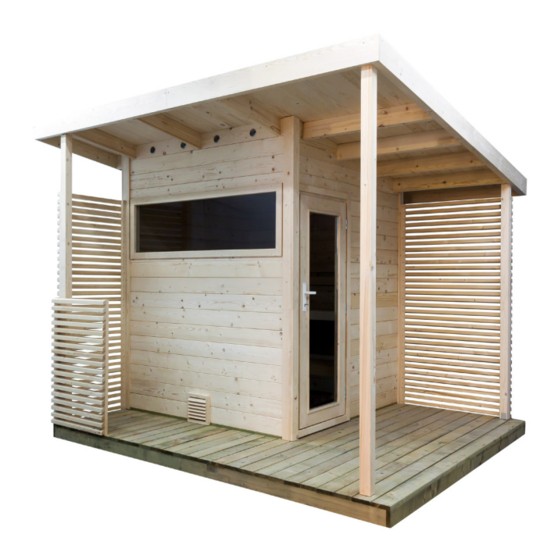

Sentiotec SCALA Medium Montageanleitung
Gartensauna
Verwandte Anleitungen für Sentiotec SCALA Medium
Inhaltszusammenfassung für Sentiotec SCALA Medium

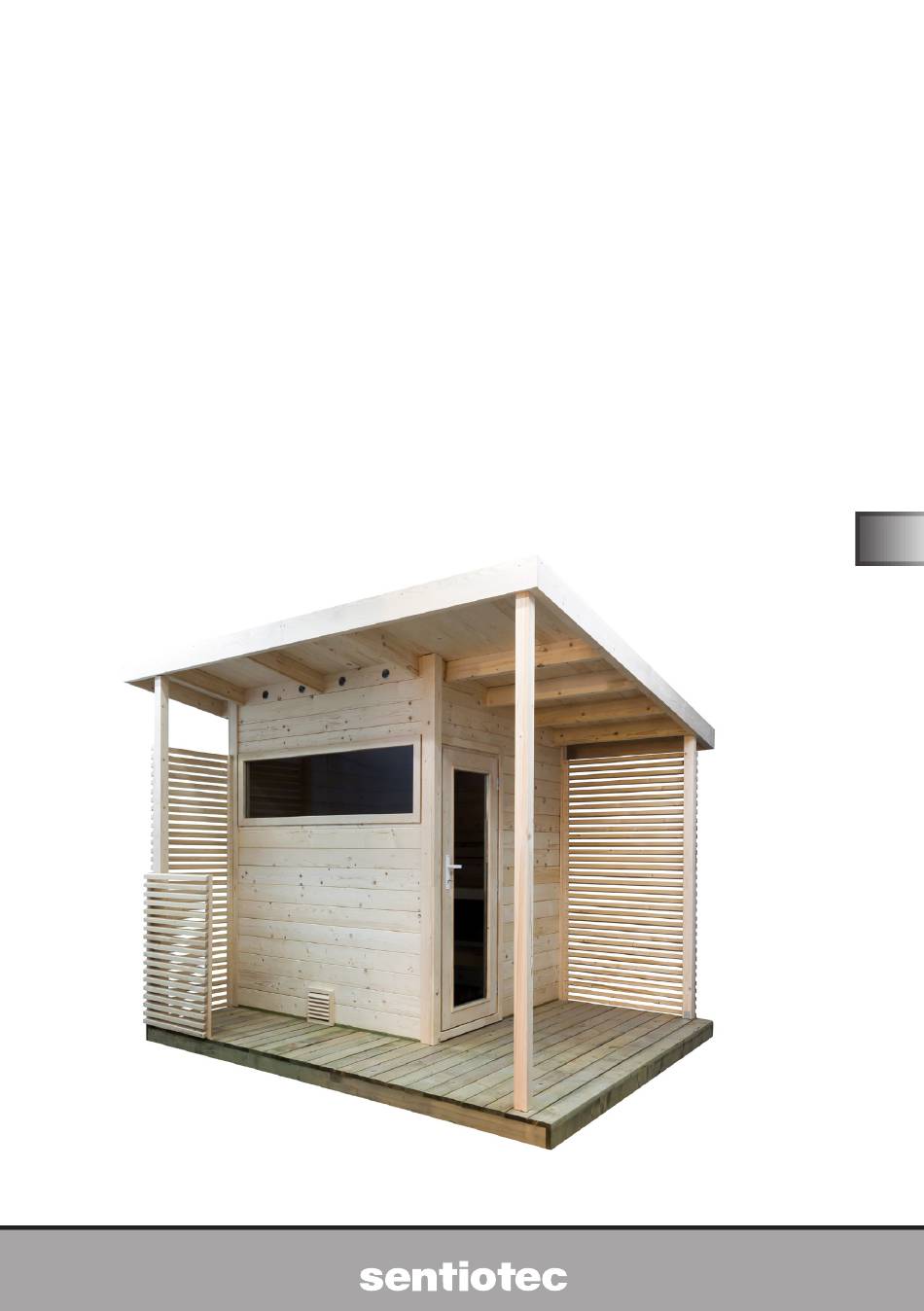

- Seite 1 Gartensauna SCALA Medium 344 x 313 x 272 cm MONTAGEANLEITUNG Deutsch SCALA-M Version 08/21 Artikel-Nr. 1-053-022...
-
Seite 2: Inhaltsverzeichnis
Table of Contents 1. Montage Vorbereitung 1.1. Wichtige Hinweise 1.2. Wartung und Reinigung 1.3. Fundament 1.4. Verankerung der Außensauna 1.5. Entsorgung 1.6. Benötigtes Werkzeug 1.7. Stückliste 2. Grundriss / Fundament 2.1. Aufbau rechts 2.2. Aufbau links 3. Ansicht / Abmessungen 5. -
Seite 3: Montage Vorbereitung
1. Montage Vorbereitung Lesen Sie diese Montageanleitung gut durch und bewahren Sie sie auf. So können Sie jederzeit Produktinformationen nachlesen. Sie finden diese Montageanleitung auch im Downloadbereich unserer Webseite auf www.sentiotec.com/downloads. 1.1. Wichtige Hinweise ● Erkundigen Sie sich bei Ihrer zuständige Baubehörde (Gemeindeamt, Ma- gistrat) bezüglich den Bauvorschriften und Belastungsnormen. -
Seite 4: Wartung Und Reinigung
Montageanleitung S. 4/16 ● Das Holz der Außensauna ist unbehandelt. Um die Lebensdauer zu erhöhen, empfehlen wir, außen mit einer geeigneten Holzschutzfarbe zu streichen. ● Die Innen zu verwendenden Holzteile dürfen nicht mit Farbe behandelt werden. 1.2. Wartung und Reinigung ● Die Sauna sollte innen mit einem feuchten Tuch gereinigt werden. Verwenden Sie nur warmes Wasser - keine Reinigungsmittel. ●... -
Seite 5: Verankerung Der Außensauna
Montageanleitung S. 5/16 1.4. Verankerung der Außensauna Es ist sehr wichtig, dass die Außensauna fest mit der Bodenplatte oder dem Streifenfundament verankert wird. Bei starkem Wind können große Kräfte auf das Gartenhaus einwirken. Um Schäden am eigenen oder fremden Eigentum zu vermeiden ist eine fachgerechte Verankerung unbedingt notwendig. Wir weisen Sie darauf hin, dass die Verankerung des Gartenhauses im Verantwortungsbereich des Kunden liegt, und wir für auftretende Schäden keine Gewährleistung übernehmen. 1.5. -
Seite 6: Benötigtes Werkzeug
Montageanleitung S. 6/16 1.6. Benötigtes Werkzeug ● Hammer und Beilageholz oder einen Gummihammer ● Akkuschrauber mit Bits für Kreuzschrauben und Torx ● Rollmaßband ● Bohrer mit Durchmesser 3 mm, 10 mm, 20 - 30 mm (für Stromkabel Saunaofen) ● Wasserwaage ● Innensechskant-Schlüssel 1,5 mm ● Universalmesser ● Leiter Dieses Symbol kennzeichnet Tipps und nützliche Hinweise Vorbohren Ablängen auf Naturmaß... -
Seite 7: Stückliste
Montageanleitung S. 7/16 1.7. Stückliste Name Dimensions No. of items Grundrahmen Grundrahmen (imprägniert) 1910x146x40 Grundrahmen (imprägniert) 1990x146x40 W1: Vorderseite mit Tür Blockbohle mit bohrung für kabel 1085x146x40 13 Blockbohle 1085x146x40 Blockbohle über der Tür 1910x146x40 Blockbohle oberes Dreieck 1910x397x40 W2: Seitenwand 14 Blockbohle 1990x146x40 Blockbohle mit Bohrungen für Abluft... - Seite 8 Montageanleitung S. 8/16 Name Dimensions No. of items Eckabdeckungen Eckabdeckung 1000x80x20 Eckabdeckung 1630x80x20 Eckabdeckung 82° 1630x80x20 Eckabdeckung 1360x80x20 Eckabdeckung 82° 1360x80x20 Dach innen Dachpanel 1890x955x55 Dachpanel 1890x955x55 Dachauflageleiste 82° 1910x40x40 Dachauflageleiste 1910x40x40 Dachauflageleiste 2x82° links 1847x40x40 Dachauflageleiste 2x82° rechts 1847x40x40 Dach außen Dachsparren 2060x130x40 Dachsparren 1495x130x40 Dachsparren 767x128x40...
- Seite 9 Montageanleitung S. 9/16 Name Dimensions No. of items Fenster isolierendes Sicherheitsglas 1587x506x16 Fensterrahmen 1805x560x32 Inneneinrichtung Bank 1900x600x88 Bank 1900x500x88 Bank 1305x600x88 Rückenlehne 1800x220x48 Bankauflageleisten 1045x88x28 Bankauflageleisten 595x88x28 Ofenschutzgitter 1000x88x28 Ofenschutzgitter 490x70x28 Ofenschutzgitter 675x70x28 Ofenschutzgitter (Strebe) 575x88x28 Terrasse Grundrahmen (imprägniert) 1210x95x40 Grundrahmen (imprägniert) 2000x95x40 Grundrahmen (imprägniert)
- Seite 10 Montageanleitung S. 10/16 Name Dimensions No. of items Zubehör Lüftungsschieber 620P 215x170x20 Lüftungsgitter 250x250x30 Kopfstütze 520S 430x250x70 Lampenschutzgitter 920S Leuchte ohne leuchtmittel Montage Material Set Montageanleitung Polymerkleber (290ml) Edelstahl Lüftungsgitter Metall Winkel 60x60x3 146 Eisenstifte Dachpappe...
-
Seite 11: Grundriss / Fundament
Montageanleitung S. 11/16 2. Grundriss / Fundament 2.1. Aufbau rechts 3210 2030 Version right/ oikea 3290 2040 1250... -
Seite 12: Aufbau Links
Montageanleitung S. 12/16 2.2. Aufbau links 3210 2030 1910 Version left/ vasen 3290 1250 2040... -
Seite 13: Ansicht / Abmessungen
Montageanleitung S. 13/16 3. Ansicht / Abmessungen 3435 3130... -
Seite 14: Montage Kabine
Montageanleitung S. 14/16 4. Montage Kabine ACHTUNG! Beachten Sie den Grundrisse auf Seite 11 bzw. 12 und die Abbildungen ab Seite 17. 4.1. Montage Grundrahmen Legen Sie den imprägnierten Grundrahmen auf das Fundament wie dies im Grundriss und in den Fundament-Darstellungen angezeigt ist (siehe Seite 11 und 13). -
Seite 15: Montage Bänke Und Rückenlehne
Montageanleitung S. 15/16 4.6. Montage Bänke und Rückenlehne 4.7. Montage Fenster und Türen Setzen Sie zuerst den Fensterrahmen innen ein und verschrauben ihn mit der Kabinenwand. Setzen Sie das Glas von außen ein und montieren Sie den zweiten Fensterrahmen. Stellen Sie die Innentür vom Vorraum aus in die Türöffnung und fixieren Sie ihn durch die Montage der Türverblendung innen von der Sauna-Innenseite. - Seite 16 Montageanleitung S. 16/16...
-
Seite 17: Montage Abbildungen (Nach Der Letzten Sprache)
Pictures p. 17/34 4.1. 1990x146x40 1990x146x40 9 Stk. 5 x 90... - Seite 18 Pictures p. 18/34 4.2. 5 x 60 5 x 60 4.3. 5 x 90 5 x 90...
- Seite 19 Pictures p. 19/34 5 x 90...
- Seite 20 Pictures p. 20/34...
- Seite 21 Pictures p. 21/34 4.4. 3,2 x 40...
- Seite 22 Pictures p. 22/34 4.5. 4 x 70 1830x40x40 mm 82° 1830x40x40 mm 82°...
- Seite 23 Pictures p. 23/34 3,5 x 40...
- Seite 24 Pictures p. 24/34 4.6. 5 x 60 5 x 60 4,5 x 50...
- Seite 25 Pictures p. 25/34 3,5 x 50 4.7. 12 Pcs. 3,2 x 40 12 Pcs. 3,2 x 40...
- Seite 26 Pictures p. 26/34 5 x 90 3,2 x 40 3,2 x 40...
- Seite 27 Pictures p. 27/34 4.8. 3,2 x 40 1910 1900 4.9. 3,2 x 40...
- Seite 28 Pictures p. 28/34 4.10. 6 x 120 6 x 150 5 x 100...
- Seite 29 Pictures p. 29/34 5 x 100 3,5 x 50 1718 1718 1965 1390 1528 1828 1718 1718...
- Seite 30 Pictures p. 30/34 3,5 x 50 3,5 x 50 3,5 x 50 3,5 x 50...
- Seite 31 Pictures p. 31/34 4.11. 5 x 80 5 x 80 4 x 70 4 x 70 3,5 x 50...
- Seite 32 Pictures p. 32/34 3,5 x 50 4.12. 3,5 x 50 3,5 x 50...
- Seite 33 Pictures p. 33/34 4.13. 4 x 70 4 x 70...
- Seite 34 Pictures p. 34/34 4 x 70 3,5 x 50 4 x 70 3,5 x 50...
- Seite 35 NOTIZEN / APPUNTI / NOTES / NOTE / NOTITIES ………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………….....………………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..……………………………………………………………... ……………………………………………………………..…………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………..…………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………... …………………………………………………………….....………………………………………………………...
- Seite 36 GmbH | Division of Harvia Group | Wartenburger Straße 31, A-4840 Vöcklabruck T +43 (0) 7672/22 900-50 | F -80 | info@sentiotec.com | www.sentiotec.com...
