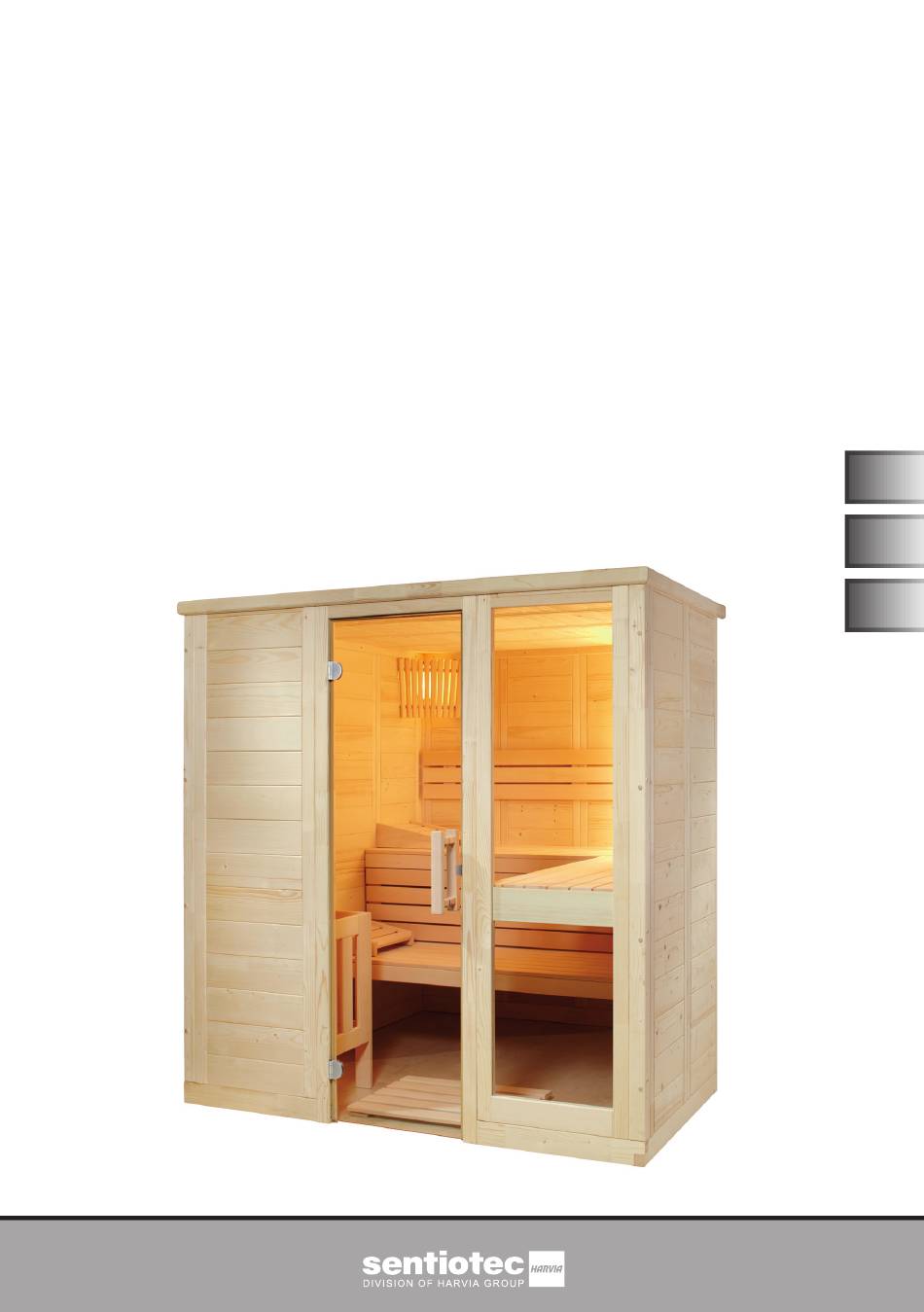

Massivsauna
Komfort
Small
208 x 158 x 204 cm
MONTAGEANLEITUNG
Deutsch
Version 12/18
All manuals and user guides at all-guides.com
KOMFORT-S
Artikel-Nr. 1-030-276
DE
EN
FR
Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sentiotec Komfort

Inhaltszusammenfassung für Sentiotec Komfort

  • Seite 1 All manuals and user guides at all-guides.com Massivsauna Komfort Small 208 x 158 x 204 cm MONTAGEANLEITUNG Deutsch KOMFORT-S Version 12/18 Artikel-Nr. 1-030-276...

  • Seite 2: Inhaltsverzeichnis

    All manuals and user guides at all-guides.com Inhaltsverzeichnis 1. Montage Vorbereitung 1.1. Benötigtes Werkzeug 1.2. Wartung und Reinigung 1.3. Entsorgung 1.4. Stückliste KOMFORT SMALL 2. Montage der Kabine 2.1. Montage des Bodenrahmens 2.2. Montage der Wandelemente 2.3. Montage Dach 2.4. Montage Lüftungsschieber 2.5.

  • Seite 3: Montage Vorbereitung

    Lesen Sie diese Montageanleitung gut durch und bewahren Sie sie in der Nähe der Sauna auf. So können Sie jederzeit Produktinformationen nachlesen. Sie finden diese Montageanleitung auch im Downloadbereich unserer Webseite auf www.sentiotec.com/downloads. Wichtige Hinweise: ● Kontrollieren Sie, bevor Sie mit der Arbeit beginnen, anhand der Stückliste, ob alle Einzelteile auch tatsächlich mitgeliefert wurden.

  • Seite 4: Benötigtes Werkzeug

    All manuals and user guides at all-guides.com Montageanleitung S. 4/28 1.1. Benötigtes Werkzeug ● Hammer und Beilageholz oder einen Gummihammer ● Akkuschrauber mit Bits für Kreuzschrauben und Torx ● Rollmaßband ● Bohrer mit Durchmesser 3 mm, 10 mm, 20 - 30 mm (für Stromkabel Saunaofen) ●...

  • Seite 5: Wartung Und Reinigung

    All manuals and user guides at all-guides.com Montageanleitung S. 5/28 1.2. Wartung und Reinigung ● Die Sauna sollte mit einem feuchten Tuch gereinigt werden. Verwenden Sie nur warmes Wasser - keine Reinigungsmittel. ● Wird die Sauna längere Zeit nicht benutzt, empfehlen wir, die Kabine einmal im Monat aufzuheizen.

  • Seite 6: Stückliste Komfort Small

    All manuals and user guides at all-guides.com Montageanleitung S. 6/28 1.4. Stückliste KOMFORT SMALL Az Bezeichnung Maß Bodenrahmen 2 Bodenrahmen 66 x 9 x 4 cm 1 Bodenrahmen 204 x 9 x 4 cm 2 Bodenrahmen 156 x 9 x 4 cm...
  • Seite 7 All manuals and user guides at all-guides.com Montageanleitung S. 7/28 Az Bezeichnung Maß Inneneinrichtung 1 Bank 195 x 62 x 9 cm 1 Bank 195 x 53 x 9 cm 1 Rückenlehne 190 x 26 x 4 cm 1 Banksichtblende 195 x 35 x 4 cm 1 Ofenschutzgitter - Linde 57 x 75 x 2 cm...

  • Seite 8: Montage Der Kabine

    All manuals and user guides at all-guides.com Montageanleitung S. 8/28 2. Montage der Kabine Die Kabine kann „rechts“ oder „links“ aufgebaut werden, beachten Sie dazu die Grundrisspläne auf Seite 26 und Seite 27. 2.1. Montage des Bodenrahmens 204 cm Grundriss 66 cm 66 cm Bohrer 3mm, 4 Stk.

  • Seite 9: Montage Der Wandelemente

    All manuals and user guides at all-guides.com Montageanleitung S. 9/28 2.2. Montage der Wandelemente Die Ecksteher und Wandelemente sind mit Nut und Feder verbunden und werden miteinander verschraubt. Der Türstock wird mittels „Multiclips“ mit den Wandelementen verbunden. A bezeichnet immer die Sichtseite, dies ist auf der Oberseite der Wand- elemente gekennzeichnet.
  • Seite 10 All manuals and user guides at all-guides.com Montageanleitung S. 10/28 8 Stk. Schrauben 6 x 120 mm je Ecksteher Symbolfoto Symbolfoto...
  • Seite 11 All manuals and user guides at all-guides.com Montageanleitung S. 11/28 Montage Wandelemente Das Elektroelement hat Bohrungen zum Verlegen der Kabel. Position siehe Grundrisspläne auf Seite 26 und Seite 27. Elektroelement rechts - Abluft links hinten. Elektroelement inks - Abluft rechts hinten. Symbolfoto Symbolfoto 4 Stk.
  • Seite 12 All manuals and user guides at all-guides.com Montageanleitung S. 12/28 Türstock einsetzen Transportleiste vom Türstock entfernen Türstock einsetzen Stecken Sie den Türstock von oben nach unten auf die Wandelemente. Achten Sie dabei auf die korrekte Ausrichtung der „Multiclips“ (siehe unten). Der Türstock muss bündig mit den Wandelementen sein.
  • Seite 13 All manuals and user guides at all-guides.com Montageanleitung S. 13/28 Verschrauben der Wandelemente Überprüfen Sie die rechten Winkel, bevor Sie die Wandelemente verschrauben. Beachten Sie den Tipp auf Seite 4. Wandelemente 15 Stk. 4x70 Bohrer 3 mm, 15 Stk. Schrauben 4 x 70 mm...

  • Seite 14: Montage Dach

    All manuals and user guides at all-guides.com Montageanleitung S. 14/28 2.3. Montage Dach Dachauflageleisten 4 cm Dachauflageleisten 14 Stk. 4x70 Bohrer 3 mm, 14 Stk. Schrauben 4 x 70 mm...
  • Seite 15 All manuals and user guides at all-guides.com Montageanleitung S. 15/28 Dachelemente Dachelemente Symbolfoto 12 Stk. 4x70 Bohrer 3 mm, 12 Stk. Schrauben 4 x 70 mm...

  • Seite 16: Montage Lüftungsschieber

    All manuals and user guides at all-guides.com Montageanleitung S. 16/28 2.4. Montage Lüftungsschieber Bohrer 3 mm, 4 Stk. Schrauben 3,5 x 40 mm 2.5. Montage Inneneinrichtung Bankauflageleisten Bohrer 3 mm, 3 Stk. Schrauben 5 x 70 mm 2 Stk. Schrauben 4 x 60 mm...
  • Seite 17 All manuals and user guides at all-guides.com Montageanleitung S. 17/28 Bohrer 3 mm, 3 Stk. Schrauben 5 x 70 mm 2 Stk. Schrauben 4 x 60 mm Banksichtblende 4 Stk. Schrauben 4 x 60 mm...
  • Seite 18 All manuals and user guides at all-guides.com Montageanleitung S. 18/28 Rückenlehne Bohrer 3 mm, 3,5 Stk. Schrauben 3 x 40 mm ca. 5 cm ca. 5 cm ca. 25 cm...

  • Seite 19: Montage Zubehör

    All manuals and user guides at all-guides.com Montageanleitung S. 19/28 2.6. Montage Zubehör Saunaleuchte Leuchtmittel einsetzen (nicht im Lieferumfang enthalten) Bohrer 3 mm, 2 Stk. Schrauben 4 Stk. Schrauben 3,5 x 40 mm...
  • Seite 20 All manuals and user guides at all-guides.com Montageanleitung S. 20/28 Ofenschutzgitter Bohren Sie vor der Montage des Ofenschutzgitters den Auslass für das Ofenkabel im Elektroelement. 2 Stk. Schrauben 3,5 x 40 mm 4 Stk. Schrauben 3,5 x 40 mm...

  • Seite 21: Montage Glastür

    All manuals and user guides at all-guides.com Montageanleitung S. 21/28 2.7. Montage Glastür Die Glastür kann links und rechts angeschlagen werden. Silikon- oder Papierbeilage für Glas- türbeschläge auf beiden Seiten der Glastüre Schrauben 4 x 30 mm...
  • Seite 22 All manuals and user guides at all-guides.com Montageanleitung S. 22/28 Türgriff Die Türgriffe werden von innen miteinander verschraubt. Silikonring in Bohrungen einlegen Symbolfoto...
  • Seite 23 All manuals and user guides at all-guides.com Montageanleitung S. 23/28 Türmagnet und Überschubblech...

  • Seite 24: Montage Dachkranz

    All manuals and user guides at all-guides.com Montageanleitung S. 24/28 2.8. Montage Dachkranz Montieren Sie den Dachkranz erst nachdem Sie die Kabel zum Saunaofen und zur Saunasteuerung eingezogen haben. Möglicherweise muss die Leiste beim Elektroelement ausgeschnitten werden. Bohrer 3 mm, 10 Stk. Schrauben 3,5 x 40 mm...

  • Seite 25: Montage Dachabdeckleiste

    All manuals and user guides at all-guides.com Montageanleitung S. 25/28 2.9. Montage Dachabdeckleiste Montieren Sie die Dachabdeckleiste erst nachdem Sie die Kabel zum Saunaofen und zur Saunasteuerung eingezogen haben. Möglicherweise muss die Leiste beim Elektroelement ausgeschnitten werden. 12 Stk. Schrauben 3,5 x 40 mm...

  • Seite 27: Grundriss „Rechts

    All manuals and user guides at all-guides.com Gebrauchsanweisung für den Anwender S. 27/28 3.2. Grundriss „rechts“...
