Montageanleitung
Assembly instructions
Instructions d`installation
DE
EN
FR
Elementsauna
Version 12/18

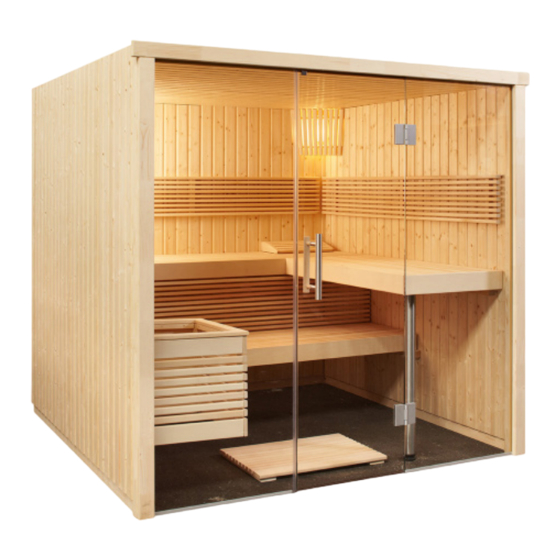

PANORAMA LARGE
213 x 210 x 201 cm
Symbolfoto

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Sentiotec PANORAMA LARGE

Inhaltszusammenfassung für Sentiotec PANORAMA LARGE

  • Seite 1 Montageanleitung Assembly instructions Instructions d`installation Symbolfoto PANORAMA LARGE Elementsauna 213 x 210 x 201 cm Version 12/18...

  • Seite 2: Montagevorbereitung

    Montageanleitung Elementsauna PANORAMA LARGE Kabinenmaß: 209 x 209 x 201 cm Inkl.Kranz: 213 x 210 x 201 cm Innenmaß: 196 x 196 x 198cm Wandstärke: 64 mm Symbol photo Montage Vorbereitung Lesen Sie diese Montageanleitung gut durch und bewahren Sie sie in der Nähe der Sauna auf.

  • Seite 3: Benötigtes Werkzeug

    ● Holz ist ein Naturprodukt, das trotz guter Lagerung aufquellen, schwinden oder sich verziehen kann. Aus diesem Grund kann es vorkommen, dass bei der Montage etwas Kraft aufgebracht werden muss. ● Alle Verschraubungen müssen vorgebohrt werden. Benötigtes Werkzeug ● Hammer und Beilageholz oder einen Gummihammer ●...

  • Seite 4: Wartung Und Reinigung

    Montageanleitung Wartung und Reinigung ● Die Sauna sollte mit einem feuchten Tuch gereinigt werden. Verwenden Sie nur warmes Wasser - keine Reinigungsmittel. ● Wird die Sauna längere Zeit nicht benutzt, empfehlen wir, die Kabine einmal im Monat aufzuheizen. Harzgallen sind kein Reklamationsgrund. Da in Fichtenholz immer wieder Harz- gallen vorkommen und man beim Aussortieren nicht erkennen kann in welcher Tiefe diese sich befinden.
  • Seite 5 Stückliste PANORAMA LARGE Bodenrahmen Glasfront 1 Bodenrahmen 4 x 8 x 202,5 cm 1 Glaselement 195,2 x 69,4 x 0,8 cm 1 Bodenrahmen 4 x 8 x 206,5 cm 1 Glaselement 195,2 x 69,4 x 0,8 cm 1 Bodenrahmen 4 x 8 x 201 cm mit Bohrung für Türbänder...
  • Seite 6 Montageanleitung Länge: 206,5 cm Länge: 201 cm Länge: 202,5 cm Abb 1.1 Abb 1.3 Eckverbindungsleiste mit Schrauben: Abb 1.2 5 x 90 mm an Wandelementen W2 + W4 befestigen.
  • Seite 7 Abb 1.5 Abb 1.4 Abb 1.7 Abb 1.6 Schrauben: 3 x 40 mm Abb 1.8...
  • Seite 8 Montageanleitung Abb 1.9 Schrauben: 3,5 x 40 mm Abb 1.10 Abb 1.11 Schrauben: 5 x 80 mm Abb 1.12...
  • Seite 9 Dachverschraubung Schrauben: 5 x 80 mm Abb 1.13 Schrauben: 3,5 x 40 mm Abb 1.15 Abb 1.14 Schrauben: 5 x 80 mm Abb 1.16...
  • Seite 10 Montageanleitung Schrauben 5 x 80 mm 2 x Schrauben 4 x 60 mm 84 cm 39,5 cm Abb 1.17 Abb 1.18 10 mm Abb 1.19 Abb 1.20...
  • Seite 11 6 x Schrauben 2,5 x 25 mm Abb 1.21 Niro-Fuß mit Inbusschraube festklemmen. Abb 1.22 Querbank - Ansicht von unten! 3 x Schrauben 5 x 70 mm Abb 1.24 Abb 1.23...
  • Seite 12 Montageanleitung Schrauben 3,2 x 40 mm Abb 1.25 Abdeckleiste senkrecht Schrauben 3,2 x 40 mm Abb 1.26...
  • Seite 13 2 x Schrauben 3,5 x 40 mm 25 cm Abb 1.32 Schrauben 3,5 x 40 mm Abb 1.34 Abb 1.35...
  • Seite 14 Montageanleitung Glasmontageleisten von oben nach unten drücken (links und rechts) Glastürbeschlag Aluleiste (mit ein wenig Silikon am Boden befestigen) Abb 1.37 Abb 1.36 Obere Glasmontageleiste von rechts nach links drücken (seitl.Abstand links und rechts sollte gleich sein Abb 1.38 Schrauben 4 x 60 mm Abb 1.39...
  • Seite 15 Abb 1.41 Abb 1.42 Abb 1.40 Symbolfoto 60 cm Ofenschutzgitter Innenseite Schrauben 3,5 x 40 mm Schrauben 3,5 x 40 mm Abb 1.43 Abb 1.45 Abb 1,44...
  • Seite 16 GRUNDRISS PANORAMA LARGE 213 x 210 x 201 cm Kabine links oder rechts aufbaubar...
  • Seite 17 Montageanleitung Assembly instructions Instructions d`installation Symbol photo PANORAMA LARGE Element sauna 213 x 210 x 201 cm Version 12/18...

  • Seite 18: Preparing For Installation

    Assembly instructions Element sauna PANORAMA LARGE Cabin size: 209 x 209 x 201 cm Incl. rim: 213 x 210 x 201 cm Interior dimension: 196 x 196 x 198 cm Wall thickness: 64 mm Symbol photo Preparing for installation Read these assembly instructions carefully and keep them within reach when using the sauna so that you can look up product information at any time.

  • Seite 19: Tools Required

    ● Wood is a natural product that can swell, shrink or warp, despite good storage. For this reason, some force may be necessary during the installation. ● All screw fittings must be pre-drilled. Tools required ● Hammer with a wooden head or a mallet ●...

  • Seite 20: Maintenance And Cleaning

    Assembly instructions Maintenance and cleaning ● The sauna should be cleaned with a damp cloth. Only use warm water – no cleaning products. ● We recommend heating the cabin once a month if the sauna is not used for a long time. Pitch pockets are not grounds for return, since they can always appear in spruce wood and the depth at which they lie cannot be detected during the sorting-out process.
  • Seite 21 PANORAMA LARGE parts list Base frame Glass front 1 floor frame 4 x 8 x 202.5 cm 1 glass element 195.2 x 69.4 x 0.8 cm 1 floor frame 4 x 8 x 206.5 cm 1 glass element 195.2 x 69.4 x 0.8 cm...
  • Seite 22 Assembly instructions Length: 206.5 cm Length: 201 cm Length: 202.5 cm Fig. 1.1 Fig. 1.3 Fig. 1.2 Corner connecting strip with screws: 5 x 90 mm fasten to wall elements W2 + W4.
  • Seite 23 Fig. 1.5 Fig. 1.4 Fig. 1.7 Fig. 1.6 Screws: 3 x 40 mm Fig. 1.8...
  • Seite 24 Assembly instructions Fig. 1.9 Screws: 3.5 x 40 mm Fig. 1.10 Fig. 1.11 Screws: 5 x 80 mm Fig. 1.12...
  • Seite 25 Roof screw connection Screws: 5 x 80 mm Fig. 1.13 Screws: 3.5 x 40 mm Fig. 1.15 Fig. 1.14 Screws: 5 x 80 mm Fig. 1.16...
  • Seite 26 Assembly instructions screws 5 x 80 mm 2 x screws 4 x 60 mm 84 cm 39.5 cm Fig. 1.17 Fig. 1.18 10 mm Fig. 1.19 Fig. 1.20...
  • Seite 27 6 x screws 2.5 x 25 mm Fig. 1.21 Clam the stainless steel foot with an allen key. Fig. 1.22 Cross bench - view from below! 3 x screws 5 x 70 mm Fig. 1.24 Fig. 1.23...

  • Seite 28: Installation Instructions

    Installation instructions screws 3.2 x 40 mm Fig. 1.25 Vertical cover strip screws 3.2 x 40 mm Fig. 1.26...
  • Seite 29 2 x screws 3.5 x 40 mm 25 cm Fig. 1.32 screws 3.5 x 40 mm Fig. 1.34 Fig. 1.35...
  • Seite 30 Assembly instructions Push the glass mounting rails down (left and right) Glass door fitting Aluminium strip (fasten to the floor with some silicon) Fig. 1.37 Fig. 1.36 Push the top glass mounting rail from right to left (the side distance on the left and right should be the same) Fig.
  • Seite 31 Fig. 1.41 Fig. 1.42 Fig. 1.40 Symbol photo 60 cm Heater protection grille Inside Screws 3.5 x 40 mm Screws 3.5 x 40 mm Fig. 1.43 Fig. 1.45 Fig. 1.44...
  • Seite 32 FLOOR PLAN OF PANORAMA LARGE 213 x 210 x 201 cm The cabin can be set up on the left or right.
  • Seite 33 GmbH | Division of Harvia Group | Oberregauer Straße 48, A-4844 Regau T +43 (0) 7672/22 900-50 | F -80 | info@sentiotec.com | www.sentiotec.com...
