Empfehlung für den Aufbau der Gryphon M im Kassenbereich

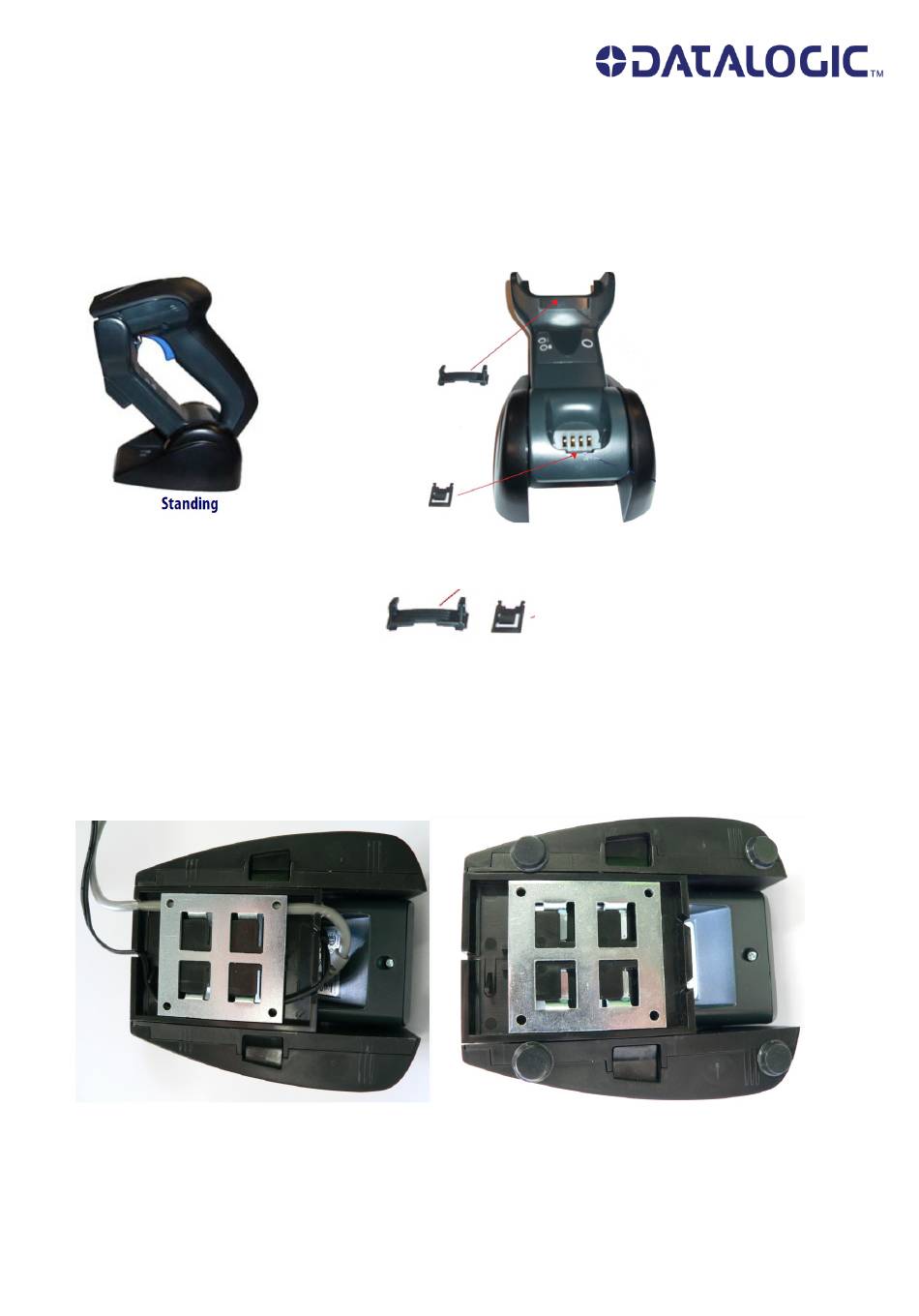

1. Position
Aufgrund des geringen Platzangebotes ist die vertikale Positionierung des Scanners zu empfehlen:
Es muss sichergestellt sein, dass die richtigen Clips verbaut werden.
Unabhängig von der Positionierung sollen bitte diese Clips verbaut werden:
2. Aufstellung
Um sicherzustellen, dass die Übertragungsstation sicheren Halt hat und die Kabel den Ablauf im
Kassenbereich nicht stören, ist beim Aufbau darauf zu achten, dass die Gummifüße aufgeklebt
werden und die Kabelführung nach vorne verläuft:
Kabelführung
Gummifüße
JB/EK Rel1.1 22.09.2013
Verwandte Anleitungen für Datalogic Gryphon M Serie
Inhaltszusammenfassung für Datalogic Gryphon M Serie
- Seite 1 Empfehlung für den Aufbau der Gryphon M im Kassenbereich 1. Position Aufgrund des geringen Platzangebotes ist die vertikale Positionierung des Scanners zu empfehlen: Es muss sichergestellt sein, dass die richtigen Clips verbaut werden. Unabhängig von der Positionierung sollen bitte diese Clips verbaut werden: 2.
- Seite 2 3. Verwendung eines Netzteils. Es ist zwingend notwendig ein 12V Netzteil an der Basis zu betreiben um eine schnelle Ladung garantieren zu können. (über USB + PowerUSB/OEMUSB (5V) dauert ein Ladung bis zu 22 Stunden) Netzteil / Power Supply, 12VDC, PG12-10P55 (Bestellnummer 90ACC1883) Netzt Kabel / Power Cord, 2-Pin, EU (Bestellnummer 90ACC1885) 4.
- Seite 3 6. Programmierung Nach der Herstellung der Funkverbindung und Aktivierung der Schnittstelle bitte folgenden Code unten einlesen. JB/EK Rel1.1 22.09.2013...
