  • Seite 59: Beschreibung Und Gebrauchsanweisung

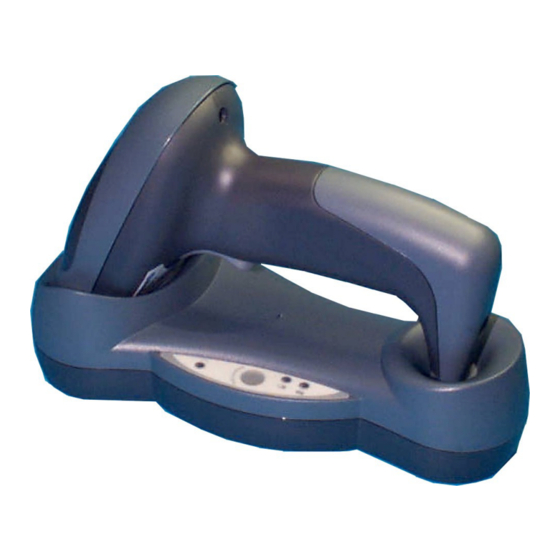

    GRYPHON™ BT BESCHREIBUNG UND GEBRAUCHSANWEISUNG ® Gryphon™ BT Leser bilden mit einem Bluetooth kompatiblen Funkempfänger ein kabelloses System, zur Erfassung, Dekodierung und Übertragung von Strichcodedaten. ® Der Gryphon™ BT (Gryphon™ Bluetooth ) ist ein kabelloser CCD Handscanner, Daten 2,4GHz Band überträgt.

  • Seite 60: Akkusladung

    DATALOGIC AKKUSLADUNG Der Scanner wir zum Laden lediglich in die Ladeschale C_ Gryphon gelegt. Die Ladung wird durch die Lade – LED angezeigt. Die LED’s der Ladeschale signalisieren den jeweiligen Betriebszustand wie folgt: ZUSTAND Gerät ein/ Gelbe Ein = das C-GRYPHON ist aktiv.

  • Seite 61: Tauschen Dar Akkus

    GRYPHON™ BT Tauschen dar Akkus Sollte die Auffrischung des Akkus keine Zunahme der Kapazität zur Folge haben muß der Akku ausgetauscht werden. Um den Akku zu tauschen wird das untere Griffende durch lösen der Schraube entnommen und der Akku getauscht (auf Polung achten). Danach wird das Griffende in Lesegerätsgriff gesteckt, dann wird es wieder angeschraubt, siehe Bilder.

  • Seite 62: Gryphon™ Bt Betrieb

    DATALOGIC GRYPHON™ BT BETRIEB FUNKVERBINDUNG ® Bei der Bluetooth Funkverbindung kann der the Gryphon™ BT als Master oder als Slave arbeiten. Die blaue LED und / oder der Piepser signalisieren ständig den Status des Lesers in Bezug auf die Funkverbindung ( siehe auch Tabelle Seite 56): •...

  • Seite 63: Gryphon™ Bt Als Master

    GRYPHON™ BT Lässt sich am Bluetooth® Master die PIN Nummer nicht abschalten, kann die PIN "1234" verwendet werden. Der The Gryphon™ BT Slave quitiert die Funkverbindung mit einer Abfolge aus 4 aufsteigenden Pieptönen. NOTE Nachdem der Gryphon™ BT eine Funkverbindung anzeigt (siehe Tabelle Staus LED) können Strichcodedaten gesendet werden.

  • Seite 64: Status Led

    DATALOGIC STATUS LED Blaue LED Bedeutung 1 mal blinken innerhalb 2 Sek. Funkverbindung 2 mal blinken innerhalb 2 Sek. Keine Funkverbindung 1 mal blinken innerhalb 4 Sek. Sleep Status und Funkverbindung 2 mal blinken innerhalb 4 Sek. Sleep Status und keine Funkverbindung...

  • Seite 65: Gryphon™ Bt Als Master

    GRYPHON™ BT GRYPHON™ BT ALS MASTER Hinweis: für die Auswahl hexadezimaler Werte bei Schritt 4 wird die Tabelle im Anhang am Ende dieses Handbuchs verwendet. Grundeinstellung Gryphon™ BT Gryphon™ BT als Master Eingang Konfiguration ® Setzen der Bluetooth Empfänger Adresse (Slave) ®...

  • Seite 66: Gryphon™ Bt Grundeinstellung

    DATALOGIC GRYPHON™ BT GRUNDEINSTELLUNG DATA FORMAT code identifier disabled, field adjustment disabled, code length tx not transmitted, character replacement disabled, address stamping = disabled, address delimiter = disabled, no header, terminator = CR-LF. POWER SAVE scan rate 270 scans/s. READING PARAMETERS operating mode hand-held, hardware trigger, trigger active level, no timeout, Flash On = 1 sec, Flash Off = 0.6 sec, one read per cycle, safety time 0.5...

  • Seite 67: Konfiguration Über Serielle Schnittstelle

    GRYPHON™ BT ADVANCED FORMATTING PARAMETERS concatenation disabled, no advanced formats defined, Zebra printer formatting = disabled. RADIO PARAMETERS radio protocol timeout = 3 seconds, transmission retry = none, no ACK/NACK protocol nor frame packing, power-off timeout = 4 hours, user- friendly name = "Gryphon BTx00 ", beeper control for radio response = ®...

  • Seite 68: Technische Daten

    630 ~ 670 nm Max. LED Ausgangslleistung 0.33 mW LED Sicherheitsklasse Klasse 1 EN 60825-1 Lesefeld siehe Lesediagram (Seite 82) Max. Auflösung 0.076 mm PCS minimum 15% (Datalogic Test Chart) Funkdaten ® ® Bluetooth Bluetooth version Unterstützte Profile Serial Port Profile (SPP) Funkfrequenz 2.4000 to 2.4835 GHz...
  • Seite 69 GRYPHON™ BT C-GRYPHON Elektrische Daten Stromversorgung 9..28 Vdc Stromverbrauch * max. 8 W (bei Ladung)* Anzeigen rote LED Ladung grüne LED Ladung ok gelbe LED Gerät ein Ladedauer NiMh / NiCd:4 - 5 Stunden Umweltbedingungen Umgebungstemperatur 0° bis +40 °C Lagertemperatur -20°...

  • Seite 70: Problembehebung

    DATALOGIC PROBLEMBEHEBUNG PROBLEM Ein Piepton, oder eine blinkende LED signalisiert den Abbruch der ® Funkverbindung mit dem Bluetooth Empfänger. LÖSUNG • Es ist möglich, dass sich der Scanner außerhalb der Reichweite von maximal 10m befindet, oder sich ein Hindernis zwischen Scanner und Empfänger befindet, dies führt zu einem Abbruch der Verbindung.
  • Seite 71 GRYPHON™ BT PROBLEM ® Bluetooth Empfänger erkennt Gryphon™ eine Datenkommunikation ist aber nicht möglich. LÖSUNG • Versichern Sie sich, dass: ® beim Bluetooth Empfänger alle Sicherheitseinstellungen wie Passwort oder Verschlüsselung deaktiviert sind; das Protokoll kompatibel zum Gryphon™ BT Protokoll ist; PROBLEM Es scheint, dass die maximale Reichweite kleiner als 10m ist.

  • Seite 72: Verfügbar Auf Unserem Web Site

    über eine RS232 Schnittstelle geladen werden, oder es werden Konfigurationsstrichcodes ausgedruckt. GEWÄHRLEISTUNG Datalogic gibt für dieses Produkt eine Garantie von 2 Jahren auf Herstellungs- und Materialfehler ab Versandsdatum, falls das Produkt unter normalen und angemessenen Bedingungen verwendet wurde. Datalogic behält sich vor, das Produkt entweder zu reparieren oder zu ersetzen, was aber den originalen Garantietermin nicht verlängert.

  • Seite 73: Konformität

    GRYPHON™ BT KONFORMITÄT Das Gerät darf nur von qualifiziertem Personal geöffnet werden. Vor öffnen des Gerätes muß der Akkus entnommen werden. Um die Notwendigkeit der Verwendungslizenz zu prüfen, wenden Sie sich an die Behörde, die auf der Radiofrequenzgerätsführung Ihres Lands bewandert ist.

  • Seite 91: Hex Numeric Table

    HEX NUMERIC TABLE...
