Messvorbereitung

A2C59512809
Schließen Sie den CTCII in Verbindung mit einem
analogen Tachographen immer an die externe
Spannungsversorgung an!
Beachten Sie, dass die externe Spannungsversorgung eine
Masseverbindung mit dem Fahrzeug haben muss.
Die Prüfung wird sonst nicht durchgeführt oder ist fehler-
haft.◄

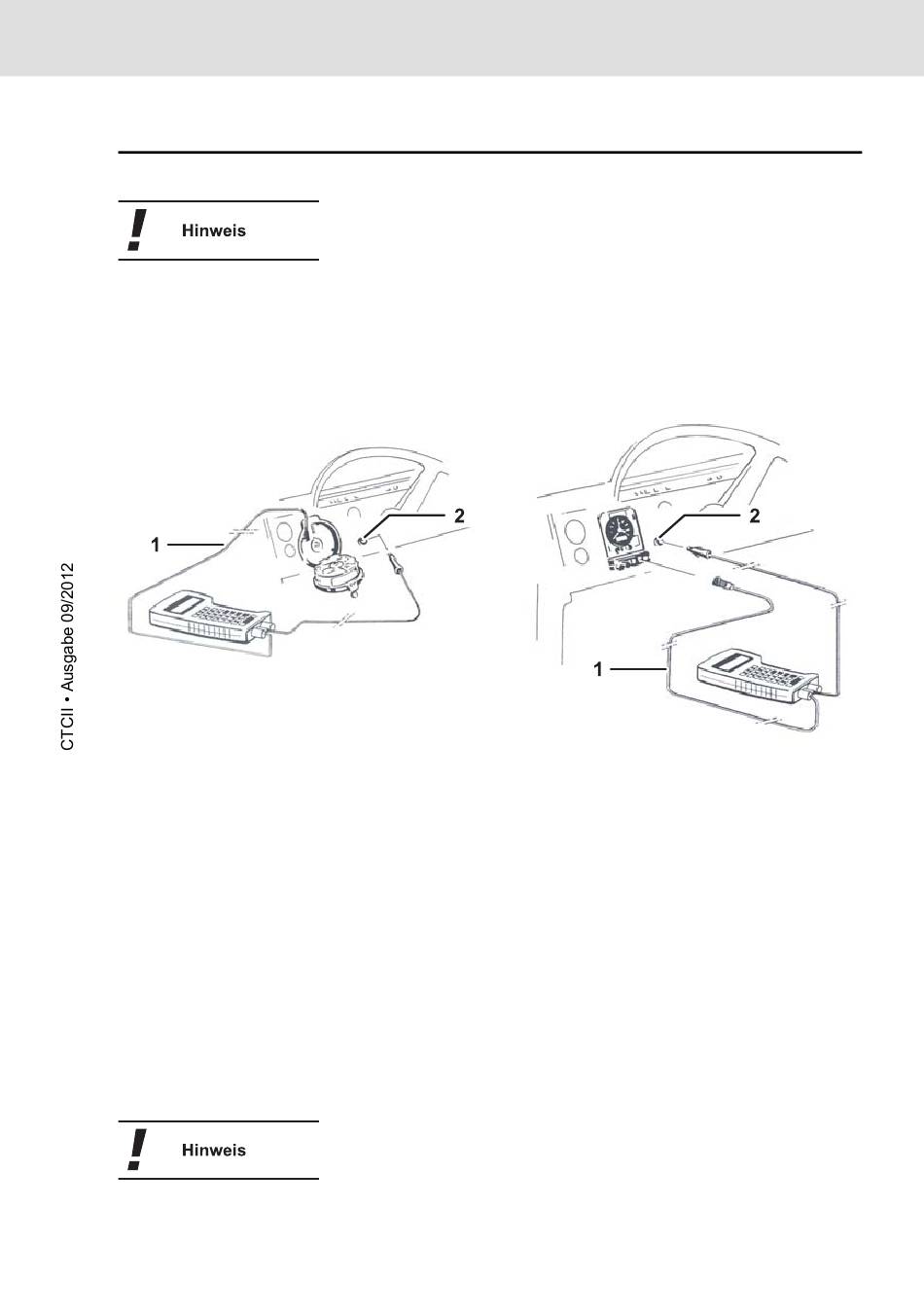

Abb. 8: Anschluss KTCO 1318/ FTCO 1319 mit Prüfleitung
1 Verbinden Sie den Tachographen über die Prüfleitung (1) mit
dem Prüfgerät.
Anmerkung:
Verwenden Sie beim KTCO 1318 oder TCO 1314 die pas-
sende Flachbandleitung, wenn Sie das Prüfdiagramm im ein-
gebauten Zustand erstellen oder eine Prüfung des automati-
schen Geschwindigkeitsbegrenzers (AGB) durchführen.
2 Schließen Sie den CTCII an eine externe Spannungsversorgung
an, z. B. den Zigarettenanzünder (2).
Ausführliche Informationen zu den Messvorbereitungen
entnehmen Sie bitte Kapitel 5.◄
