- Seite 1 EZ 122 S-DIAS Digital Ausgangsmodul Erstellungsdatum: 17.06.2016 Versionsdatum: 04.11.2020 Artikelnummer: 20-051-122-D...
- Seite 2 Verfahren) ohne ausdrückliche Genehmigung reproduziert oder unter Verwendung elektronischer Systeme verarbeitet, vervielfältigt oder verbreitet werden. Inhaltliche Änderungen behalten wir uns ohne Ankündigung vor. Die SIGMATEK GmbH & Co KG haftet nicht für technische oder drucktechnische Fehler in diesem Handbuch und übernimmt keine Haftung für Schäden, die auf...
-
Seite 3: S-Dias Digital Ausgangsmodul

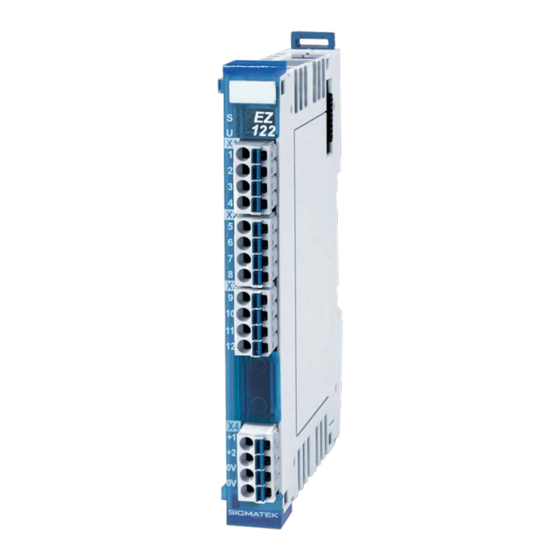

S-DIAS Digital Ausgangsmodul EZ 122 mit 12 kurzschlussfesten Ausgängen Das S-DIAS Digital Ausgangsmodul EZ 122 hat 12 kurzschlussfeste, galvanisch getrennte, digitale Ausgänge in 2 Gruppen (+24 V/100 mA). Die Versorgungsspannung jeder Gruppe wird auf Unterspannung überwacht. Das EZ 122 wird zur Umsetzung der Euromap-Schnittstelle verwendet. -
Seite 4: Inhaltsverzeichnis
EZ 122 S-DIAS DIGITAL AUSGANGSMODUL Inhaltsverzeichnis Technische Daten ..............4 Spezifikation digitale Ausgänge..........4 Elektrische Anforderungen............4 Spannungsüberwachung ............. 6 Sonstiges ..................6 Umgebungsbedingungen ............6 Mechanische Abmessungen ..........7 Anschlussbelegung ..............8 Status LEDs ................... 8 Zu verwendende Steckverbinder ..........9 Beschriftungsfeld ............... - Seite 5 S-DIAS DIGITAL AUSGANGSMODUL EZ 122 Zykluszeiten größer gleich 1 ms (in ms) ........18 Hardwareklasse EZ122 ............19 Allgemein ..................20 Digitale Ausgänge 1-12 .............. 20 Kommunikations-Schnittstellen ..........20 04.11.2020 Seite 3...
-
Seite 6: Technische Daten
EZ 122 S-DIAS DIGITAL AUSGANGSMODUL Technische Daten Spezifikation digitale Ausgänge Anzahl Kurzschlussfest Maximal zulässiger 0,1 A Dauerlaststrom/Kanal Maximaler Summenstrom 1,2 A (gesamtes Modul) Maximale Abschaltenergie der maximal 0,1 Joule/Kanal Ausgänge (induktive Last) ≤ 12 µA Reststrom Ausgang (ausgeschaltet) Einschaltverzögerung < 200 µs Abschaltverzögerung... - Seite 7 S-DIAS DIGITAL AUSGANGSMODUL EZ 122 04.11.2020 Seite 5...
-
Seite 8: Spannungsüberwachung
EZ 122 S-DIAS DIGITAL AUSGANGSMODUL Spannungsüberwachung Versorgungsspannung +24 V/1-2 Versorgungsspannung > 18 V (entsprechendes DC OK-LED leuchtet grün) Sonstiges Artikelnummer 20-051-122 Hardwareversion Normung UL 508 (E247993) Approbationen UL, cUL, CE Umgebungsbedingungen Lagertemperatur -20 ... +85 °C Umgebungstemperatur 0 ... +60 °C... -
Seite 9: Mechanische Abmessungen
S-DIAS DIGITAL AUSGANGSMODUL EZ 122 Mechanische Abmessungen 04.11.2020 Seite 7... -
Seite 10: Anschlussbelegung
EZ 122 S-DIAS DIGITAL AUSGANGSMODUL Anschlussbelegung Die der GND-Versorgung (X4: Pin 3 und Pin 4) sind intern gebrückt. Zur Versorgung des Moduls ist jeweils der Anschluss nur eines GND-Pins (Pin 3 oder Pin 4) erforderlich. Die gebrückten Anschlüsse dürfen zum Weiterschleifen der +24 V- Versorgung und der GND-Versorgung verwendet werden. -
Seite 11: Zu Verwendende Steckverbinder
S-DIAS DIGITAL AUSGANGSMODUL EZ 122 Zu verwendende Steckverbinder Steckverbinder: X1-X4: Steckverbinder mit Federzugklemme (im Lieferumfang enthalten) Die Federzugklemmen sind für den Anschluss von ultraschallverdichteten (ultraschall- verschweißten) Litzen geeignet. Anschlussvermögen: Abisolierlänge/Hülsenlänge: 10 mm Steckrichtung: parallel zur Leiterachse bzw. zur Leiterplatte Leiterquerschnitt starr:... -
Seite 12: Beschriftungsfeld
EZ 122 S-DIAS DIGITAL AUSGANGSMODUL Beschriftungsfeld Hersteller Weidmüller MF 10/5 CABUR MC NE WS Artikelnummer Weidmüller 1854510000 Kompatibler Drucker Weidmüller Printjet Advanced 230V Artikelnummer Weidmüller 1324380000 Seite 10 04.11.2020... -
Seite 13: Verdrahtung
S-DIAS DIGITAL AUSGANGSMODUL EZ 122 Verdrahtung Anschlussbeispiel 04.11.2020 Seite 11... -
Seite 14: Verdrahtungsschema Euromap-Schnittstelle
EZ 122 S-DIAS DIGITAL AUSGANGSMODUL Verdrahtungsschema EUROMAP-Schnittstelle Seite 12 04.11.2020... -
Seite 15: Allgemeines Zu Den Digitalen Ausgängen
S-DIAS DIGITAL AUSGANGSMODUL EZ 122 Allgemeines zu den digitalen Ausgängen Der Leitungsquerschnitt der +24 V- sowie auch der 0 V-Speisung muss für den maximal aus einer Gruppe entnommenen Ausgangsstrom ausgelegt werden. Vorsicht! Wenn induktive Lasten nicht schutzbeschaltet sind, fließen beim Abschalten der Lasten hohe Spitzenströme über die 0 V-Leitung, da die interne Schutzbeschaltung... -
Seite 16: Hinweise
EZ 122 S-DIAS DIGITAL AUSGANGSMODUL Hinweise Folgende Richtlinien sind zu beachten: • Vermeiden von Parallelführungen der Laststromkreise mit Eingangsleitungen • Schutzbeschaltung aller Schützspulen (RC-Glieder oder Freilaufdioden) • Korrekte Masseführung Anschluss induktiver Lasten Ausgang Freilaufdiode Schutzspule Erdungsschiene nach Möglichkeit mit Schaltschrank-Erdungsschiene verbinden! -
Seite 17: Montage
S-DIAS DIGITAL AUSGANGSMODUL EZ 122 Montage Die S-DIAS Module sind für den Einbau im Schaltschrank vorgesehen. Zur Befestigung der Module ist eine Hutschiene erforderlich. Diese Hutschiene muss eine leitfähige Verbindung Schaltschrankrückwand herstellen. einzelnen S-DIAS Module werden aneinandergereiht in die Hutschiene eingehängt und durch Schließen der Rasthaken fixiert. - Seite 18 EZ 122 S-DIAS DIGITAL AUSGANGSMODUL Empfohlene Minimalabstände der S-DIAS Module zu umgebenden Komponenten bzw. der Schaltschrankwand: a, b, c … Abstände in mm (inch) Seite 16 04.11.2020...
-
Seite 19: Adressierung
S-DIAS DIGITAL AUSGANGSMODUL EZ 122 Adressierung Adresse Größe Zugriffstyp Beschreibung Reset-Wert (hex) (Byte) Speicher Ausgangsregister Bit 0 Ausgang 1 0000 0000 Bit 1 Ausgang 2 … Bit 15 Ausgang 16 24 V Status Bit 0 DC 24 V OK 1... -
Seite 20: Unterstützte Zykluszeiten
EZ 122 S-DIAS DIGITAL AUSGANGSMODUL Unterstützte Zykluszeiten Zykluszeiten unterhalb von 1 ms (in µs) x= unterstützt Zykluszeiten größer gleich 1 ms (in ms) x= unterstützt x= unterstützt Seite 18 04.11.2020... -
Seite 21: Hardwareklasse Ez122
S-DIAS DIGITAL AUSGANGSMODUL EZ 122 Hardwareklasse EZ122 Hardwareklasse EZ122 für das S-DIAS Digital-Eingangsmodul EZ 122 Diese Hardwareklasse wird zum Ansteuern des Hardwaremoduls EZ 122 mit 12 digitalen Ausgängen verwendet. Genauere Hardwareinformationen findet Moduldokumentation. 04.11.2020 Seite 19... -
Seite 22: Allgemein
EZ 122 S-DIAS DIGITAL AUSGANGSMODUL Allgemein Class State State Zeigt den aktuellen Status der Hardwareklasse an. Device ID State Zeigt die Device-ID des Hardwaremoduls ang. FPGA Version State FPGA-Version des Moduls im Format 16#XY (z.B. 16#10 = Version 1.0). Hardware State Hardware-Version des Moduls im Format 16#XXYY (z.B. -
Seite 23: Änderungen Der Dokumentation
S-DIAS DIGITAL AUSGANGSMODUL EZ 122 Änderungen der Dokumentation Änderungs- Betroffene Kapitel Vermerk datum Seite(n) 09.12.2016 1.4 Sonstiges UL hinzugefügt Angabe „Galvanische Trennung“ erweitert 10.02.2017 1.1 Spezifikation digitale Ausgänge 17.08.2017 1.5 Umgebungsbedingungen Verschmutzungsgrad 3.2 Zu verwendende Hülsenlänge hinzugefügt Steckverbinder Informationen bzgl. ultraschallverschweißter Litzen ergänzt... - Seite 24 EZ 122 S-DIAS DIGITAL AUSGANGSMODUL Seite 22 04.11.2020...
