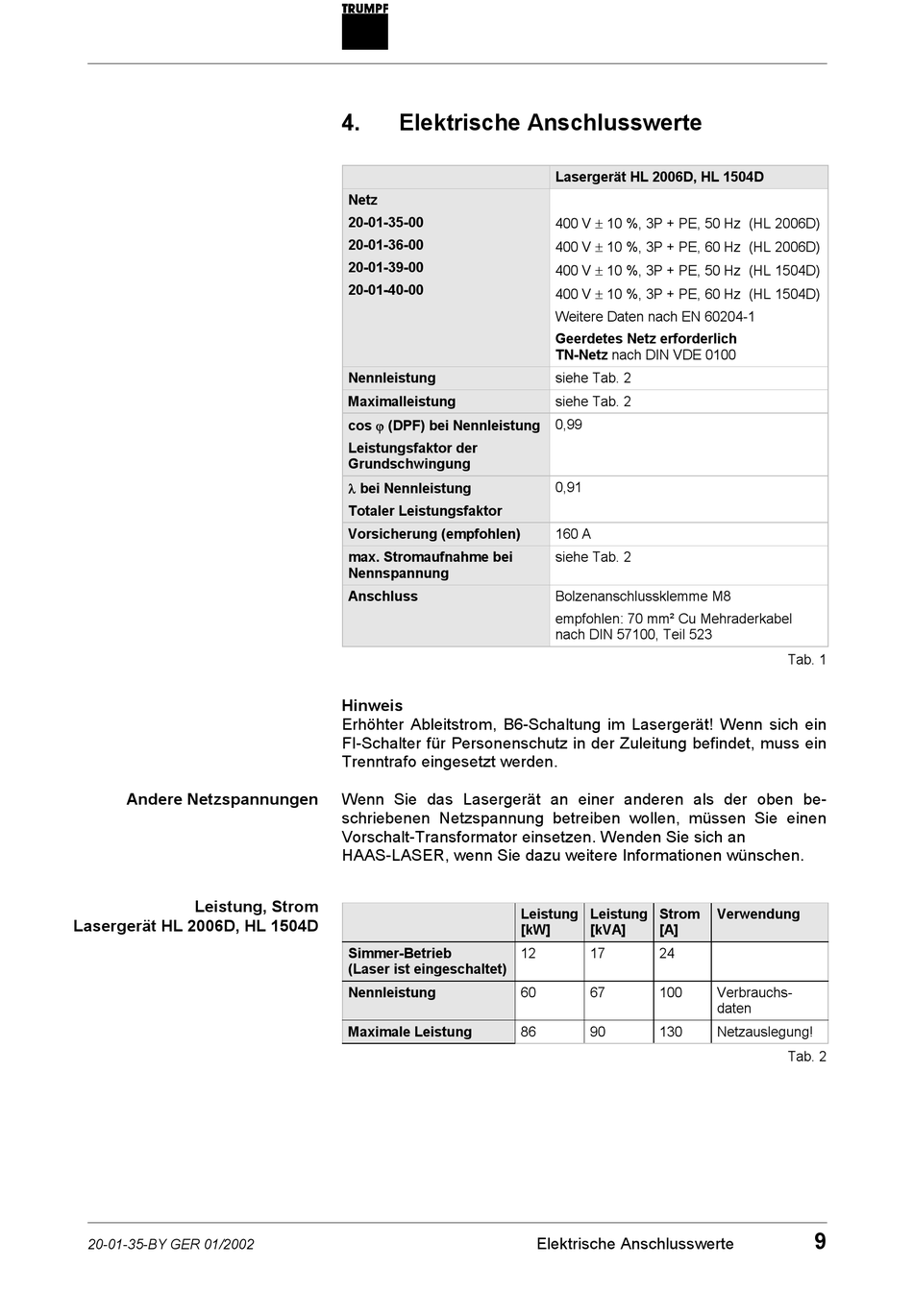

Elektrische Anschlusswerte - Trumpf HL 2006D Aufstellbedingungen

Andere Netzspannungen
Leistung, Strom
Lasergerät HL 2006D, HL 1504D
20-01-35-BY GER 01/2002
4.

Elektrische Anschlusswerte

Netz
20-01-35-00
20-01-36-00
20-01-39-00
20-01-40-00
Nennleistung
Maximalleistung
cos j (DPF) bei Nennleistung
Leistungsfaktor der
Grundschwingung
l bei Nennleistung
Totaler Leistungsfaktor
Vorsicherung (empfohlen)
max. Stromaufnahme bei
Nennspannung
Anschluss
Hinweis
Erhöhter Ableitstrom, B6-Schaltung im Lasergerät! Wenn sich ein
FI-Schalter für Personenschutz in der Zuleitung befindet, muss ein
Trenntrafo eingesetzt werden.
Wenn Sie das Lasergerät an einer anderen als der oben be-
schriebenen Netzspannung betreiben wollen, müssen Sie einen
Vorschalt-Transformator einsetzen. Wenden Sie sich an
HAAS-LASER, wenn Sie dazu weitere Informationen wünschen.
Simmer-Betrieb
(Laser ist eingeschaltet)
Nennleistung
Maximale Leistung
Lasergerät HL 2006D, HL 1504D
400 V ± 10 %, 3P + PE, 50 Hz (HL 2006D)
400 V ± 10 %, 3P + PE, 60 Hz (HL 2006D)
400 V ± 10 %, 3P + PE, 50 Hz (HL 1504D)
400 V ± 10 %, 3P + PE, 60 Hz (HL 1504D)
Weitere Daten nach EN 60204-1
Geerdetes Netz erforderlich
TN-Netz nach DIN VDE 0100
siehe Tab. 2
siehe Tab. 2
0,99
0,91
160 A
siehe Tab. 2
Bolzenanschlussklemme M8
empfohlen: 70 mm² Cu Mehraderkabel
nach DIN 57100, Teil 523
Leistung Leistung Strom
[kW] [kVA] [A]
12 17 24
60 67 100
86 90 130
