Gewicht, Boden am Aufstellort

Lasergerät (mit Laser/ Optik)
verteilt auf 6 Stellfüße Ø 80 mm mit Dämpfungseigenschaft
Belastung pro Stellfuß:
Eigenfrequenz der Stellfüße
Höhendifferenz:
Hinweis
Lasergerät möglichst waagrecht aufstellen! Höhendifferenzen des
Bodens am Aufstellort können mit den justierbaren Stellfüßen
ausgeglichen werden.
3.1 Stellfüße justieren
1 Kopf

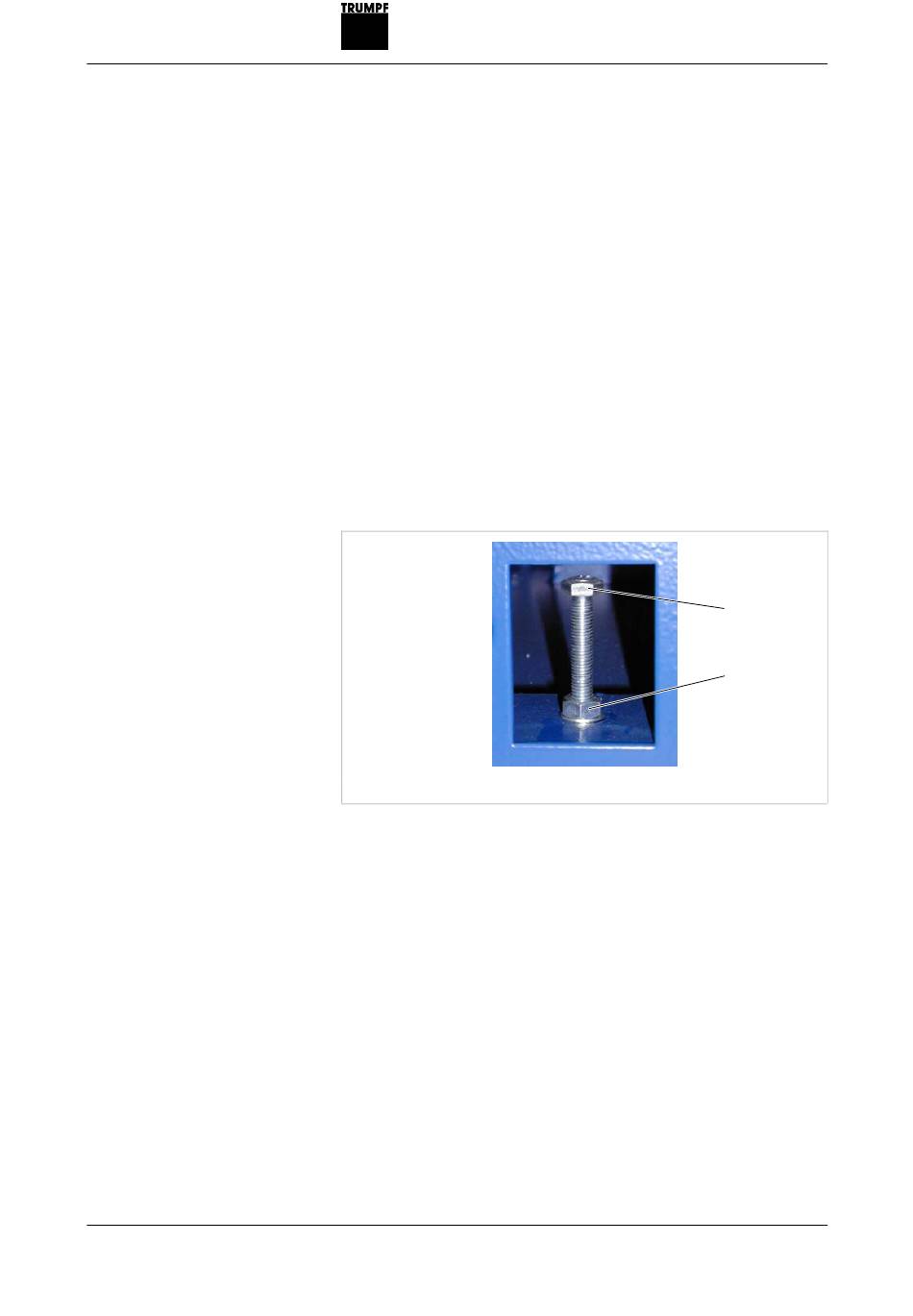

Justiergewinde eines Stellfußes
1. Kontermutter (2) lösen.
2. Am Kopf (1) Stellfuß auf richtige Höhe einstellen.
3. Kontermutter festziehen.
Alle Stellfüße müssen etwa mit der gleichen Kraft auf dem Boden
stehen.
ca. 12 kN
ca. 2 kN
ca. 15 Hz
max. 10 mm
2 Kontermutter
Gewicht, Boden am Aufstellort
(ca. 1.200 kg)
(ca. 200 kg)
1
2
