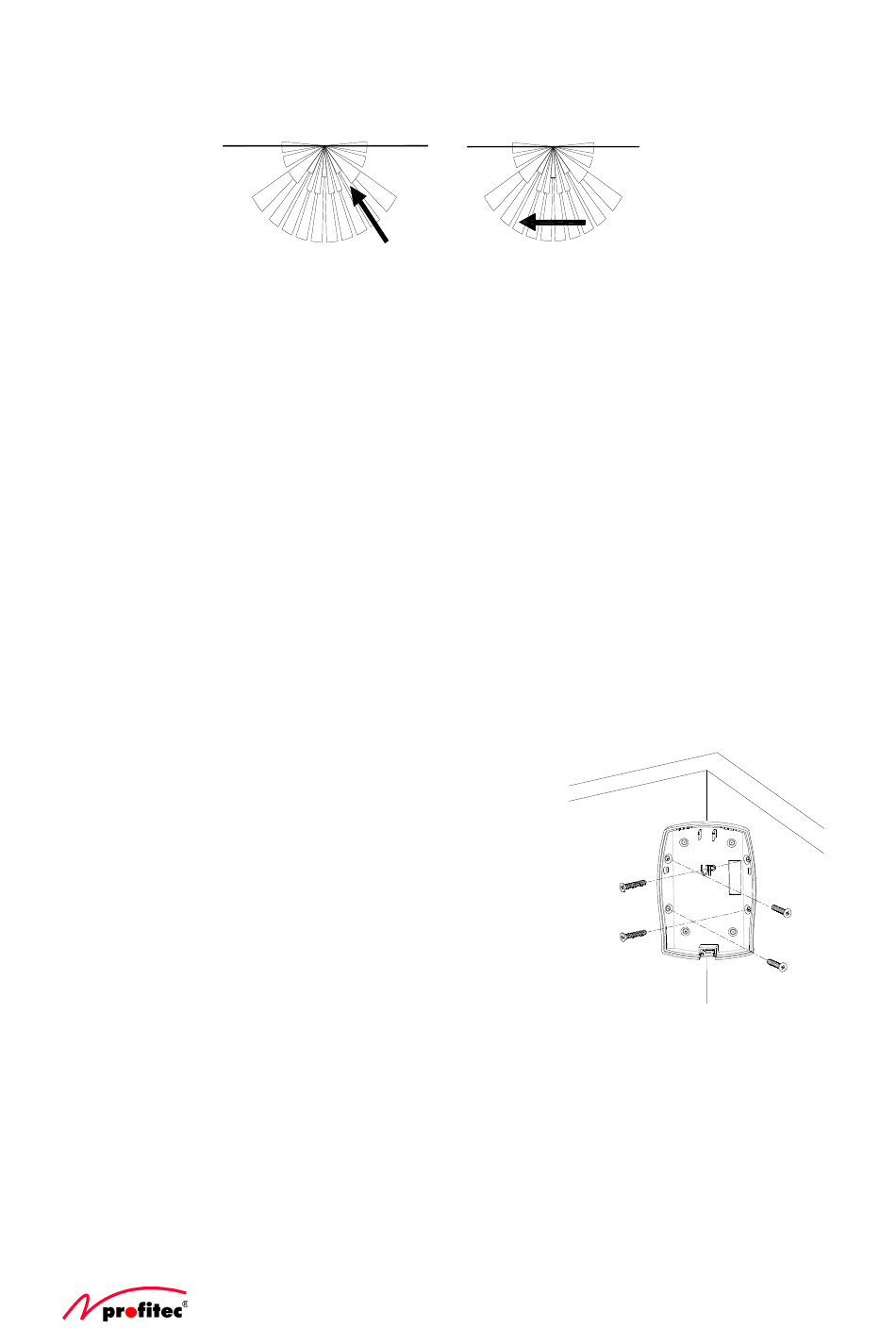

Insofern es möglich ist, sollte der Detektor in einer Zimmerecke angebracht werden. Dadurch
erreichen Sie in Verbindung mit dem Abtastfächer ein optimales Ergebnis. Eine seitliche
Durchquerung des Abtastfeldes wird eher bemerkt als eine frontale.
Stellen Sie sicher, dass die ausgewählte Position für den PIR Detektor innerhalb der effektiven
Funkreichweite des Systems ist.
Beachten Sie: Wenn das System aktiviert ist, dürfen keine beweglichen Haushaltsgegenstände
innerhalb des vom PIR-Detektor überwachten Bereiches sein. Dies führt unweigerlich zu der
Auslösung eines Alarms.
Installation des Infrarot Detektors (PIR)
Entfernen Sie die Schraube am Boden des PIR Detektors. Schieben Sie dann vorsichtig die
obere Abdeckung nach oben von der unteren Abdeckung ab. Während dieser Bewegung
schieben Sie bitte gleichzeitig die untere Schale nach unten, um die obere Schale von den
Befestigungen der unteren Schale zu lösen.
Bohren Sie sorgfältig die erforderlichen Befestigungslöcher in der hinteren Abdeckung unter
Verwendung eines 3 mm Bohrer heraus, je nachdem ob der Melder in eine Ecke oder an eine
flache Wand angebracht wird.
Eck Montage
Entfernen Sie die vorgestanzten Schrauböffnungen an der unteren Schale entsprechend der
von Ihnen gedachten Befestigungsposition an der Wand.
Überprüfen Sie zunächst, dass der Befestigungspunkt
des
Detektors
Überwachungsposition ist. Bewegen Sie den Detektor
dafür an
der Befestigungsfläche so,
Winkelangaben
Überwachungsbereich passen.
Halten Sie die Schale an die Wand an der zu
befestigenden Stelle und markieren Sie durch die
geöffneten Schraubstanzungen mit einem Stift die
entsprechenden Bohrlöcher.
Bohren Sie mit einem 5 mm Bohrer die entsprechend
angezeichneten Löcher nicht tiefer als 30 mm. Setzen
Sie die mitgelieferten 25 mm Dübel ein. Setzen Sie die
untere Schale entsprechend der eingesetzten Dübel gegen die Wand und befestigen Sie die
Schale mit den unter der Nummer 4 gezeigten 18 mm Schrauben. Wenn Sie die Schrauben
anziehen, sollten Sie diese nicht zu fest drehen. Dies kann zu Beschädigungen an der unteren
Schale führen und die Befestigung negativ beeinflussen.
Setzen Sie die obere Schale auf die untere befestigte Schale. Dazu setzen Sie erst die oberen
Befestigungen aufeinander und danach dann die Schraubbefestigungen am Boden des
Detektors.
Inbetriebnahme des Infrarotdetektors
Der Detektor benötigt eine CR 123 A 3,0V Lithium Batterie, welche unter normalen Bedingungen eine
Lebensdauer von ca. 4 Jahren hat. Wenn die Batterieenergie abfällt, wird dies durch eine blinkende
Bad Sensitivity
Schlechte Erkennung
in
der
des
Detektors
Ver 1.01
Good Sensitivity
Gute Erkennung
beabsichtigten
dass die
zum
11
