Vorbereiten des Handsenders
Öffnen Sie den runden Batteriedeckel mit Hilfe einer Münze.
•
Setzen Sie die CR 2032 in das Gerät. Achten Sie darauf, dass der Pluspol der Batterie nach
•
oben zeigt.
Schließen Sie das Batteriefach wieder.
•
Batterie
Der Handsender benötigt eine CR2032 Lithiumzelle, die bei normaler Benutzung ein Jahr hält. Wenn
die LED Anzeige auch nach der Betätigung eines Tasters für eine Sekunde orange leuchtet, ist die
Batterie zu schwach und muss getauscht werden.

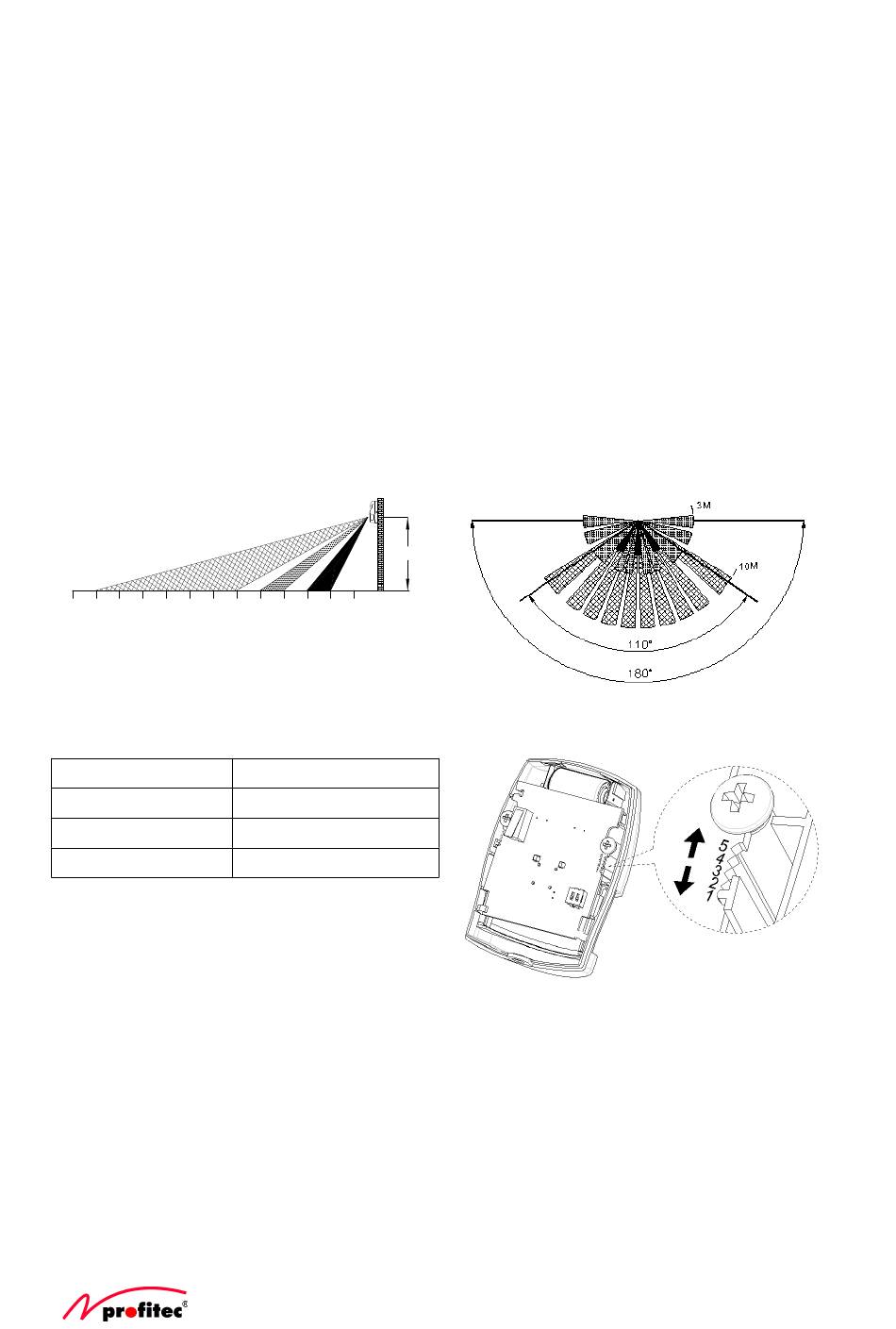

Passiv-Infrarot-Sensor HSP 01
Der PIR- Detektor dient ausschließlich für den Betrieb innerhalb eines Gebäudes. Eine Nutzung
außerhalb von Gebäuden ist nicht möglich. Die optimale Position des Detektors ist eine Ecke eines
Raumes in einer Höhe von 1,8m – 2,0m. In dieser Höhe erreicht der Detektor eine Überwachungstiefe
innerhalb eines Raumes von 9m, mit einem Winkel von 110 Grad.
13
12
11
10
9
8
7
Die Überwachungstiefe des Infrarot Senders
stellen Sie in fünf verschiedenen Stufen ein.
Hierzu bewegen Sie die Platine in der oberen
Schale des Detektors (grünes Bauelement)
innerhalb der Zahlenskala durch schieben. Position 1 entspricht 3 m, Position 5 entspricht 9m.
Platinenposition
1
3
5
Ausgehend
von
Montageposition des Detektors an der Wand und
der eingestellten Überwachungstiefe beachten Sie
bitte folgende Dinge für einen störungsfreien
Betrieb:
Heizungen oder Klimaanlagen mit Luftumwälzung im Überwachungsbereich vermeiden.
•
Nur in Innenräumen einsetzen, der Melder darf nicht betauen und keinen aggressiven
•
Dämpfen ausgesetzt werden.
Während der Überwachung dürfen sich keine Tiere im Überwachungsbereich aufhalten und
•
Lichtquellen nicht ein- und ausgeschaltet werden.
Auf Objekte im Raum achten, die den Überwachungsbereich durch Abschattung begrenzen
•
könnten (z. B. Raumteiler, große Schränke, Regale oder Schilder in Supermärkten).
Bringen Sie den Detektor nicht gegenüber eines Fensters an. Auch sollte die direkte
•
Sonneneinstrahlung innerhalb des Überwachungsfeldes verhindert werden da das Infrarot
Signal hierauf reagiert. Infrarot Detektoren sind nicht für Wintergärten geeignet.
Es dürfen keine bewegliche Dinge in der Nähe sein (Ventilatoren, Vogelkäfige, Aquarien).
•
2M
6
5
4
3
2
1
0
Reichweite in Meter
3
6
9
der
vorgesehenen
Ver 1.01
10
Copyright © 09/2017
