Profitec SA 031 Bedienungsanleitung

Automatisches telefonwählgerät

Werbung

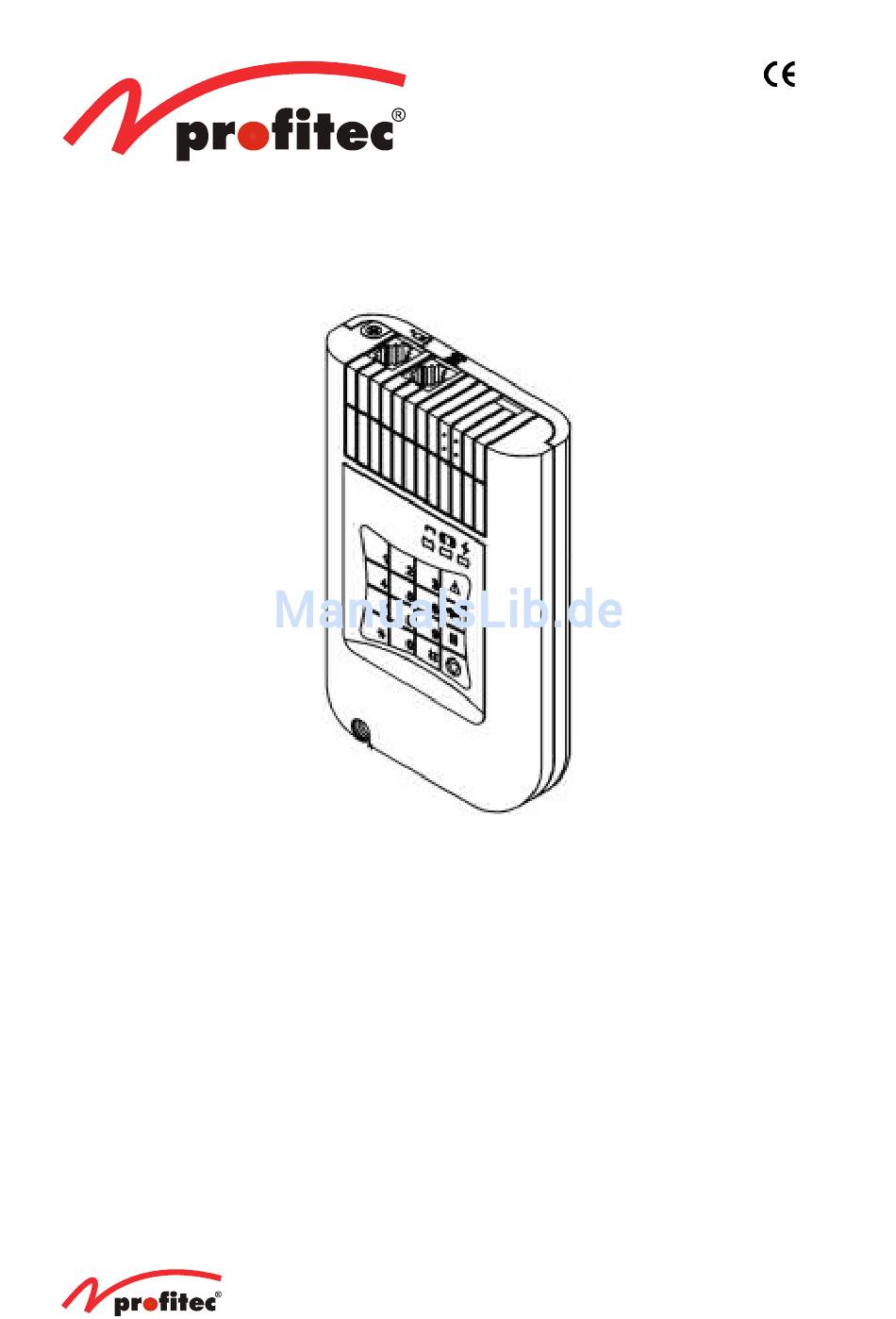

Automatisches
Telefonwählgerät
SA 031
Bestimmungsgemäße Verwendung
Dieses Telefonwählgerät dient der automatischen Nachrichtenübermittlung an bis zu 6 verschiedene
Telefonnummern. Anwendungsbereiche sind z.B. Notruf, Feuer- und Einbruchalarmanlagen, Gas- und
Hochwasser-Warnung. Je nach Ereignis können 4 unterschiedliche Sprachmitteilungen mit einer
Gesamtdauer von 32 Sekunden an bis zu 6 unterschiedliche Telefonnummern weitergeleitet werden.
Zur Vermeidung von Fehlfunktionen sollte der Anschluss nur von geschulten Personen vorgenommen
werden.
Sicherheitshinweise
Die Verwendung im Freien, in feuchten Räumen und explosionsgefährdeten Bereichen ist nicht
gestattet und kann zu Fehlfunktionen oder Beschädigung auch der angeschlossenen Geräte führen.
Das Öffnen des Gerätes ist nicht zulässig. Versuchen Sie nie, das Gerät mit einer anderen Spannung,
mit Batterien oder einer anderen Energieversorgung zu betreiben, als in der Anleitung beschrieben.
Ver 1.0
Seite 1
Copyright © 2001

Werbung

Inhaltsverzeichnis
loading

Inhaltszusammenfassung für Profitec SA 031

  • Seite 1 Automatisches Telefonwählgerät SA 031 Bestimmungsgemäße Verwendung Dieses Telefonwählgerät dient der automatischen Nachrichtenübermittlung an bis zu 6 verschiedene Telefonnummern. Anwendungsbereiche sind z.B. Notruf, Feuer- und Einbruchalarmanlagen, Gas- und Hochwasser-Warnung. Je nach Ereignis können 4 unterschiedliche Sprachmitteilungen mit einer Gesamtdauer von 32 Sekunden an bis zu 6 unterschiedliche Telefonnummern weitergeleitet werden.
  • Seite 2: Inhaltsverzeichnis

    INHALT SEITE EIGENSCHAFTEN INSTALLATION Montage des Geräts Anschluss an das Telefonnetz Anschluss an die Stromversorgung Anschluss an die Alarmzentrale Normal geöffnet (N.O.) & Normal Low Anschluss Normal geschlossen (N.C.) & Normal Hi Anschluss TASTATUR UND LEUCHTDIODEN Tastatur Leuchtdioden (LED) LED-Anzeige beim Programmieren VORBEREITEN DES GERÄTS Notfall-Meldungen Zu wählende Nummern...
  • Seite 3: Eigenschaften

    EIGENSCHAFTEN  Anschlussmöglichkeit für Alarmanlagen mit separatem Alarmausgang für Einbruch, Feuer und Überfall.  Alle Telefonnummern, Nachrichten und Programmierungen bleiben durch nicht-flüchtigen Speicher auch bei Stromausfall erhalten.  Speichert bis zu 6 verschiedene, jeweils 32-stelligeTelefonnummern (T1~T6).  32 Sekunden Aufnahmedauer, aufteilbar auf bis zu 4 verschiedene Notmeldungen (M0, M1, M2 & M3).
  • Seite 4: Anschluss An Das Telefonnetz

    Polarität wird die rote LED am Wählgerät nicht leuchten. Anschluss an die Alarmzentrale Wählgerät kann nahezu alle Alarmanlagen angeschlossen werden. Die Anschlussbilder für profitec- Alarmanlagen finden Sie auf den Seiten 16 und 17. 1. Normal Open (N.O.) und Normal Low Anschluss: (1) Hat Alarmzentrale einen potentialfreien...
  • Seite 5 2. Normal Close (N.C.) und Normal Hi Anschluss: (1) Hat die Alarmzentrale einen potentialfreien Relaisausgang mit normal geschlossenen (N.C.) Kontakten, so folgen Sie dem untenstehenden Anschlussbild Fig. 8. Fig. 8 (2) Besitzt die Alarmzentrale keinen Relaisausgang, sondern liefert bei Alarm 12 Volt, um damit z.B.
  • Seite 6: Tastatur Und Leuchtdioden

    TASTATUR UND LEUCHTDIODEN (LED) 1. Tastatur: 2. Leuchtdioden (LED) Status (Grün) (Gelb) (Rot) Nicht verbunden Standby Stromversorgung Aus Leuchtet Verbunden Aufnahme/Wiedergabe Stromversorgung Ein Unvollständige Blinkt Wählt Programmierung der Alarm Memory Nummern und Nachrichten 3. LED Anzeige während der Programmierung  Jeder Tastendruck wird durch kurzes Aufblinken der gelben LED bestätigt.
  • Seite 7  Blinkt die rote LED ständig, so kann die Programmierung nicht fortgesetzt werden. Durch Drücken der Taste und Reset des Wählgeräts (die rote LED leuchtet) kann die Programmierung fortgesetzt werden. Ver 1.0 Seite 7 Copyright © 2001...
  • Seite 8 VORBEREITEN DES WÄHLGERÄTS Notfall Mitteilungen (1) Aufnahme der Mitteilungen Das Wählgerät besitzt ein eingebautes Mikrofon zur Aufnahme der Alarmmitteilungen direkt in das Gerät. Für einen 3-Zonen Betrieb besteht die zu sendende Mitteilung aus einer gemeinsamen Mitteilung M0, die Namen und Anschrift enthält, gefolgt von einer Mitteilung M1, M2 oder M3, die abhängig vom ausgelösten Alarm ist (z.B.
  • Seite 9: Telefonnummern

    Zu wählende Rufnummern Bis zu 6 Telefonnummern, jeweils max. 32-stellig, können gespeichert werden. (1) Telefon Nummern  Zum Ändern der Nummern wiederholen Sie die oben beschriebene Eingabe.  Das Wählgerät akzeptiert nicht die zweimalige Eingabe derselben Telefonnummer. Wenn Sie trotzdem versuchen, zweimal dieselbe Telefonnummer einzugeben, so wird die gelbe LED viermal blinken nachdem Sie die Taste gedrückt haben, was bedeutet, dass die Eingabe nicht akzeptiert wurde.
  • Seite 10 Ver 1.0 Seite 10 Copyright © 2001...
  • Seite 11: Senden Eines Test-Anrufs

    (3) Anschluss an PABX System oder ISDN a/b-Wandler (Personal Automatic Branch Exchange = Private automatische Telefon-Nebenstellenanlage) Wird das Wählgerät an eine Nebenstellenanlage oder einen a/b-Wandler angeschlossen, so ist bei den meisten Anlagen ein Präfix (Vorwahlnummer) erforderlich, um ein Amtsgespräch zu führen.
  • Seite 12 Ver 1.0 Seite 12 Copyright © 2001...
  • Seite 13: Gruppen-Zuordnung

    Gruppen-Zuordnung Folgende 4 Gruppen können programmiert werden, , & . Jeder Gruppe können bis zu 6 Telefonnummern zugeordnet werden. Bei Aktivierung wird das Wählgerät abhängig von der Art des Alarms die Telefonnummern anwählen, die dieser Gruppe, bzw. diesen Gruppen zugeordnet wurden, und die entsprechenden Mitteilungen wiedergeben.
  • Seite 14 Ablauf der Empfangsbestätigung Stellen Sie vor Inbetriebnahme des Wählgerät sicher, dass die angerufenen Personen über den Ablauf der Empfangsbestätigung informiert sind. Nur so können Sie sicherstellen, dass das Wählgerät den Wählvorgang beendet und dieselbe Nummer nicht erneut anwählt. Der Ablauf der Empfangsbestätigung ist wie folgt: Läutet das Telefon beim Empfänger, so sollte sich dieser wie gewohnt melden.
  • Seite 15  Findet eine neue Alarmauslösung statt, bevor der Wählvorgang abgeschlossen ist, so wertet das Wählgerät dieses als dieselbe Alarmauslösung. Verbleibt die Zone in aktiviertem Alarmzustand nachdem der Wählvorgang bereits abgeschlossen  ist, so wertet das Wählgerät dieses als denselben Vorgang und wird die Nummern nicht noch einmal anwählen.
  • Seite 16: Pin

    Mehrfache Alarmauslösung Für den Fall, dass die Alarmzentrale durch Fehlfunktion wieder und wieder einen neuen Alarm auslöst, besitzt das Wählgerät die Möglichkeit der Vorgabe, wie häufig eine Alarmauslösung akzeptiert werden soll. Es sind 9 Vorgaben möglich. Die Werkseinstellung ist , was bedeutet, dass das Wählgerät nach dreimaliger Auslösung des Alarms für eine Stunde keine weiteren Alarmauslösungen mehr akzeptieren wird.
  • Seite 17: Anschluss-Schaltbilder

    Anschluss-Schaltbilder N.C. Anschluss zwischen SA031 und HA29 (normal geschlossener Kontakt) N.O. Anschluss zwischen SA031 und HA29 (normal geöffneter Kontakt) Anschluss zwischen SA031 und HA51 Ver 1.0 Seite 17 Copyright © 2001...
  • Seite 18 Anschluss-Schaltbilder N.C. Anschluss zwischen SA031 und HA68X N.O. Anschluss zwischen SA031 und HA68X (normal geschlossener Kontakt) (normal geöffneter Kontakt) Vollständiger Anschluss zwischen SA031 und HA68X Ver 1.0 Seite 18 Copyright © 2001...
  • Seite 19: Fehlersuche

    FEHLERSUCHE Problem Ursache Abhilfe Rote LED 1. Stromversorgung verpolt 1. Richtig gepolt anschließen. leuchtet nicht angeschlossen (+/-) 2. Anschlusskabel zur 2. Anschlussklemmen und Alarmzentrale unterbrochen Kabel prüfen und ggf. tauschen Rote LED Wählgerät wurde aktiviert Taste drücken (Reset) blinkt Rote LED 1.
  • Seite 20 Ver 1.0 Seite 20 Copyright © 2001...
