Gewindemuffe Gehäuseform D, Antriebsgröße 0E (Code 1, 3D) - Gemü 543 eSyStep Betriebsanleitung

8 Abmessungen

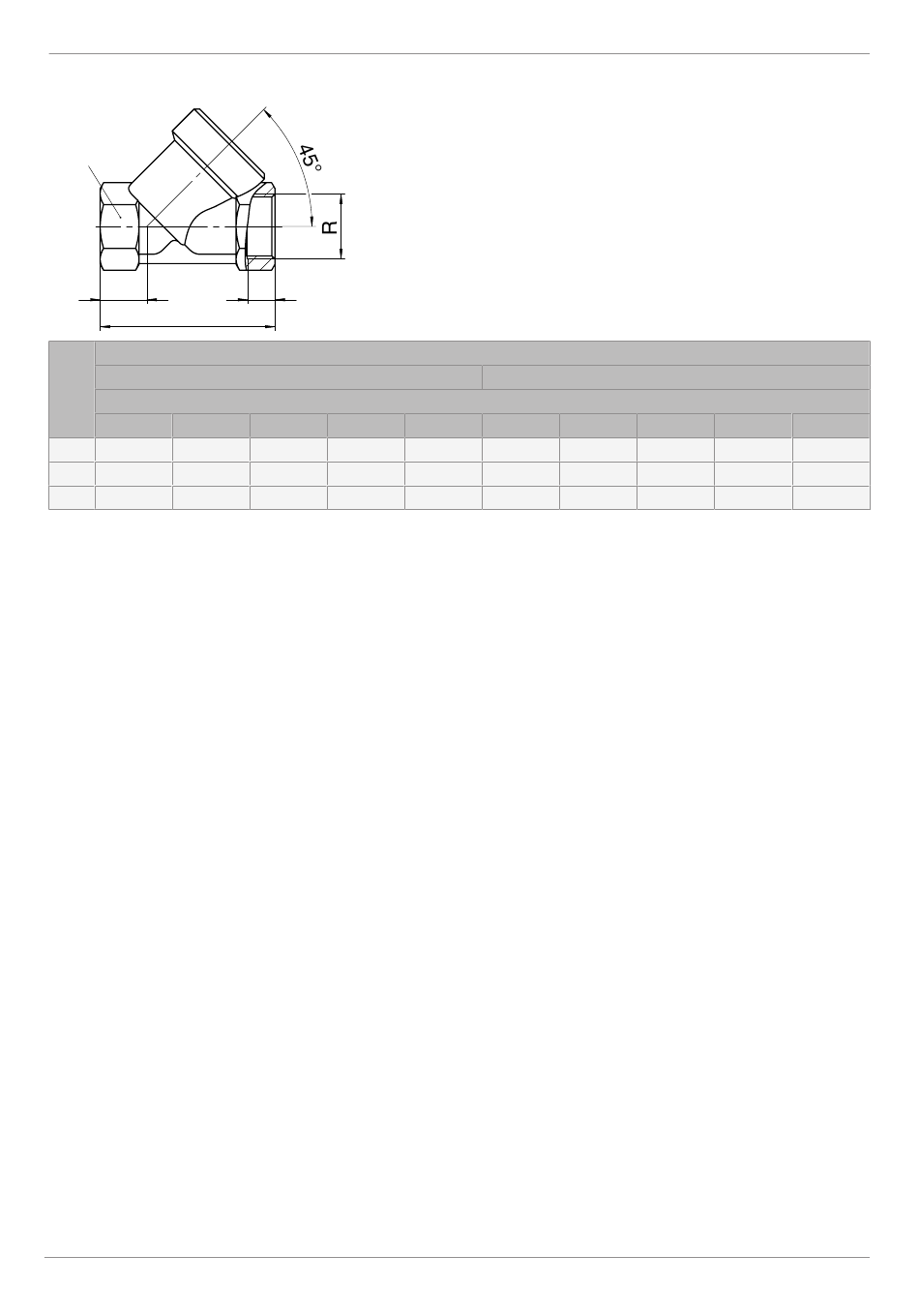

8.3.5 Gewindemuffe Gehäuseform D, Antriebsgröße 0E (Code 1, 3D)
SW 2
LB
L
DN
L LB
8 65,0 19,0
10 65,0 19,0
15 65,0 19,0
Maße in inch
1) Anschlussart
Code 1: Gewindemuffe DIN ISO 228
Code 3D: Gewindemuffe NPT, Baulänge ETE DIN 3202-4 Reihe M8
2) Werkstoff Ventilkörper
Code 37: 1.4408, Feinguss
GEMÜ 543 eSyStep
AUF / ZU (Code AE)
t
Anschlussarten Code
1
Werkstoffe Code 37
SW2 R
17,0 G 1/4 12,0
24,0 G 3/8 12,0
24,0 G 1/2 11,4
1)
2)
t L LB
65,0 19,0
65,0 27,0
65,0 27,0
22 / 72
3D
SW2 R t
17,0 1/4" NPT 10,1
24,0 3/8" NPT 10,4
24,0 1/2" NPT 13,6
