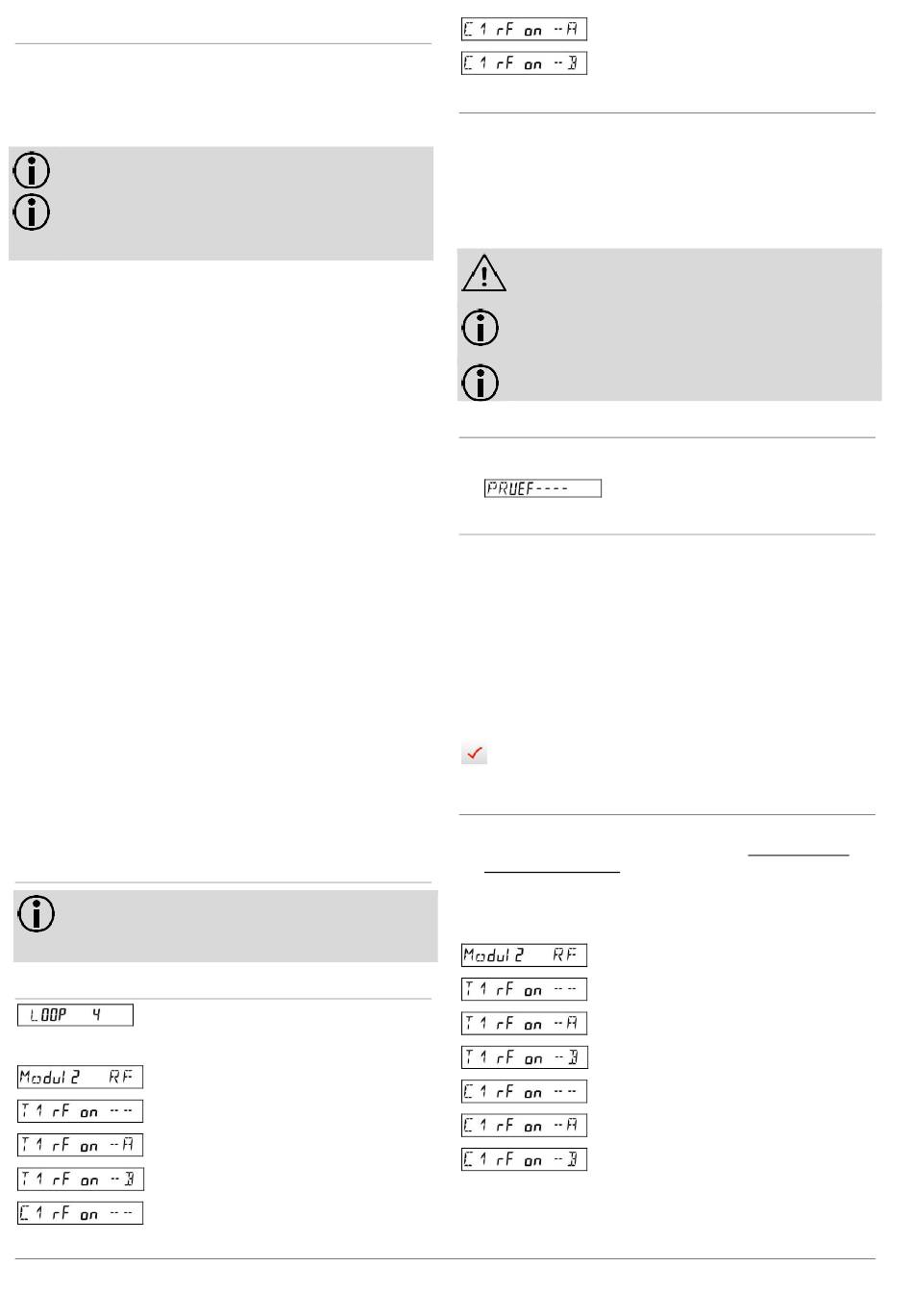

4. OMS-konforme Datenausgabe
Der Zähler sendet seine Datentelegramme konform dem Pro-
tokoll „Open Metering System Specification:
•
Volume 2 Primary Communication Issue 2.0.0: 2009-07-20
oder
•
Volume 2 Primary Communication Issue 4.1.2: 2016-12-16
Hinweis: Das Modul sendet im Mode T1 oder C1
(unidirektional) nach EN 13757-4.
Hinweis: Zur Datensicherheit, Verschlüsselung nach
OMS stehen zur Auswahl das Sicherheitsprofil A (Enc-
ryption Mode 5) oder das Sicherheitsprofil B (Encrypti-
on Mode 7).
Folgende Datentelegramme sind bestellbar, z. B.:
•
Stationär P600 – mit aktuellen Werten:
▪
Aktuelle Energie
▪
Aktuelles Volumen
▪
Aktueller Durchfluss
▪
Aktuelle Leistung
▪
Aktuelle Temperaturen warme und kalte Seite
▪
Fehler (herstellerspezifisch)
▪
Aktueller Zeitstempel (Typ I)
•
Mobil P601 – mit Monats- und Jahresstichtag:
▪
Aktuelle Energie
▪
Aktuelles Volumen
▪
Energie am Monatsstichtag
▪
Volumen am Monatsstichtag
▪
Monatsstichtag
▪
Energie am Jahresstichtag
▪
Jahresstichtag
▪
Fehler (herstellerspezifisch)
▪
Aktueller Zeitstempel (Typ I)
•
Mobil P602 – mit Tarifen, Kälte / Wärme:
▪
Aktuelle Energie
▪
Tarifregister 1
▪
Tarifregister 2
▪
Speicherdatum 1. Vormonat
▪
Wärmemenge Vorjahr
▪
Tarifregister 1. Vormonat
▪
Tarifregister 2. Vormonat
▪
Fehler (herstellerspezifisch)
▪
Aktueller Zeitstempel (Typ I)
Die Datentelegramme können nachträglich durch die Service
Software UltraAssist parametriert werden.
5.

LCD-Anzeige

Hinweis: Je nach Zählerparametrierung können sowohl
Anzeigeumfang als auch angezeigte Daten von dieser
Beschreibung abweichen. Darüber hinaus können
bestimmte Tastenfunktionen gesperrt sein.
Serviceschleife „LOOP 4"
...
oder
oder
oder
oder
Siemens Smart Infrastructure
Schleifenkopf
...
Typ „RF" auf Steckplatz „Modul 2" im 2 s.
Wechsel mit Sendebetrieb „Abgeschaltet (rf
off)" bzw. „Eingeschaltet (rf on); siehe zusätzli-
chen Hinweisen unter 6.6
A6V12318600_----_a
oder
6. Parametrierung
Die Parameter für den Funkbetrieb, wie
•
Funkmodus
•
Verschlüsselungsart,
•
Datentelegramm / Telegrammzusammenstellung
•
Sendeintervall,
sind bereits ab Werk vorparametriert. Eine Anpassung kann
über die Service Software UltraAssist durchgeführt werden.
Achtung: Änderungen des Datentelegramms bzw.
des Sendeintervalls haben Einfluss auf die Batteriele-
bensdauer.
Hinweis: Detaillierte Informationen zur Parametrie-
rung über die Service Software finden Sie im UltraAs-
sist Handbuch.
Hinweis: Hilfestellung zu der Bestellung finden Sie in
der Technischen Beschreibung.
6.1 Parametriermodus aufrufen
Zum Parametrieren des Zählers gehen Sie wie folgt vor:
•
Drücken Sie die Service-Taste 3 s, bis auf dem LCD
erscheint.
6.2 Starten der Service Software UltraAssist
Um die Service Software zu starten, gehen Sie wie folgt vor:
•
Setzen Sie den Optokopf auf die optische Schnittstelle auf.
•
Starten Sie die Service Software.
Die Service Software startet automatisch die Statusabfrage.
Nach einigen Sekunden erscheint folgende Meldung:
„Typ T550 als UX50 (Version X. XX / X.XX / Flashversion) in
Pb (mit Eichsiegel) erkannt."
Ist die Service Software bereits gestartet, klicken Sie auf das
Symbol in der Schnellstartleiste, um die Statusabfrage zu
starten.
6.3 Parametrieren
Um das Funk-Modul zu parametrieren, gehen Sie wie folgt vor:
•
Wählen Sie in der Menüleiste das Menü Parametrierung →
Funkmodul 868 MHz
≥ FW 5.23 erscheint folgendes Fenster. Bei
Bei T550 (UH50...)
T550 < FW 5.23 werden die neuen Funktionen nicht zur
(UH50)
Auswahl angeboten:
oder
oder
oder
oder
oder
Typ „RF" auf Steckplatz „Modul 2" im 2 s.
Wechsel mit Sendebetrieb „Abgeschaltet (rf
off)" bzw. „Eingeschaltet (rf on); siehe zusätzli-
chen Hinweisen unter 6.6
