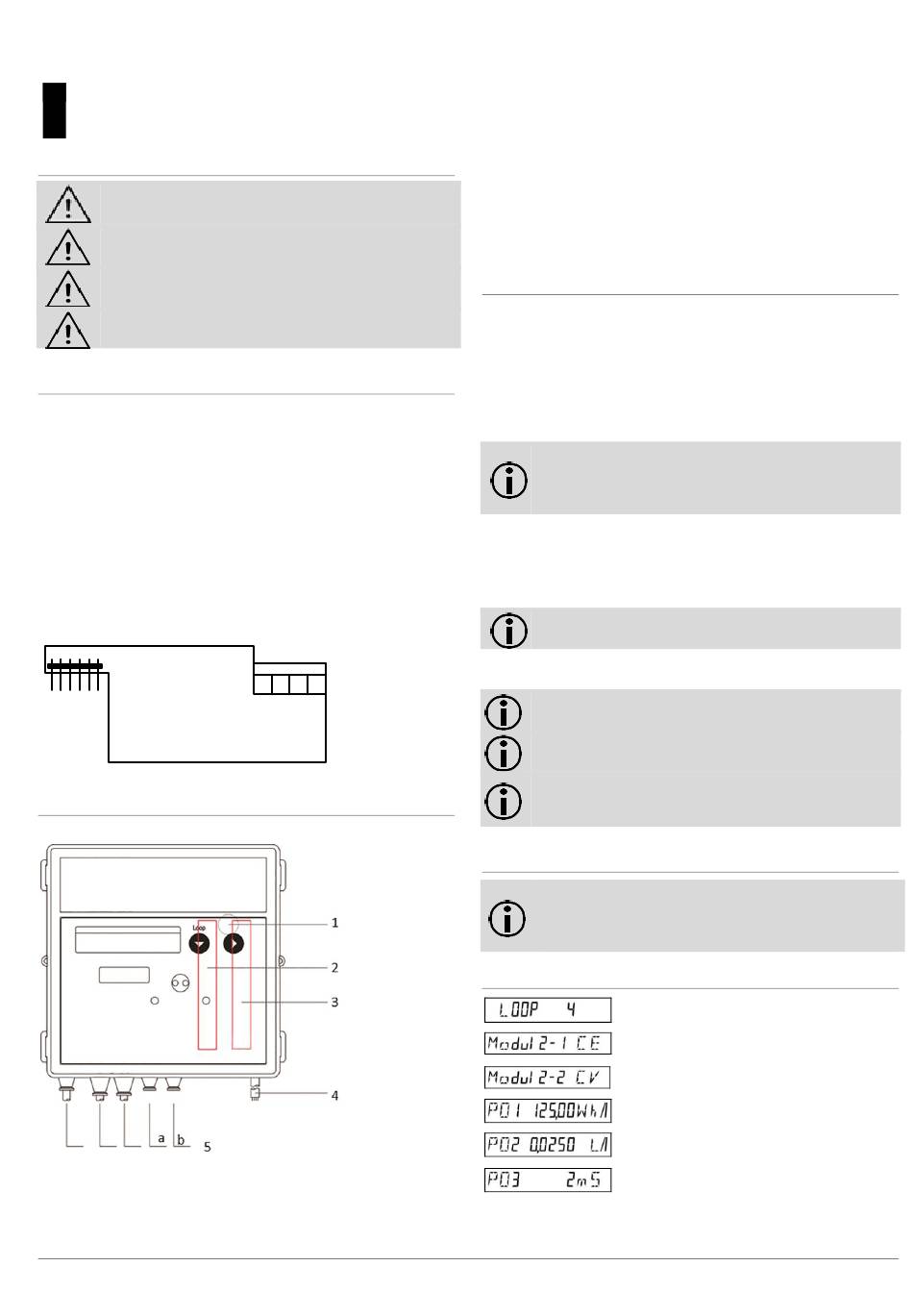

Bedienungsanleitung
1.
Sicherheitshinweise
ESD-Schutzmaßnahmen beachten.
Kurzschlüsse auf der Leiterplatte vermeiden.
Anschlussleitungen nur durch die Tüllen des Zählers
führen.
Tüllen nicht unnötig kürzen, ansonsten ist die
Schutzart gefährdet.
2.
Funktionsbeschreibung

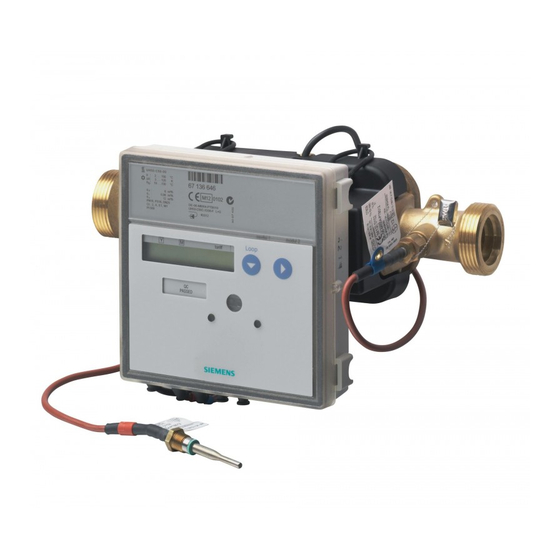

Das Impulsmodul ist ein Zusatzmodul für die Zähler vom Typ
UH50.. und UC50.. .
Das Modul dient der Kommunikation des Zählers mit einem
Impuls-Sammler zur Übertragung der Messwerte.
Der Impulsausgang ermöglicht die Ausgabe von Impulsen, die
aus der Energie, dem Volumen, dem Tarifregister 1 oder Ta-
rifregister 2 abgeleitet werden können.
Es stehen 2 Kanäle zur Verfügung, deren Funktion mit der
Service Software oder im Parametriermenü des Zählers ange-
passt werden können.
Die Ausgabe erfolgt in Form von Standardimpulsen mit einer
festen Wertigkeit oder als „schnelle Impulse".
Die Impulsdauer ist für Kanal 1 und Kanal 2 identisch.
Impuls-Modul
3.
Einbau und Montage
Bis zu zwei Module können eingebaut werden.
Nummer
Beschreibung
1
Servicetaste (unter dem Gehäusedeckel)
2
Steckplatz „Modul 1"
3
Steckplatz „Modul 2"
4
Netzleitungsdurchführung
5
Durchführungstüllen
Siemens Smart Infrastructure
Impulsmodul WZU-P2, WZU-P2L
Impulsausgang
Kanal 1 Kanal 2
-
-
+
+
16 17 18 19
A6V12324894_----_a
Für die Verbindung zum Impuls-Sammler ist eine 2-adrige
flexible Leitung mit einem Aderquerschnitt von 0,25 mm
2
0,75 mm
vorzusehen.
Der Außendurchmesser der Leitung darf zwischen 4 mm und 6
mm betragen. Alle Leitungen müssen durch die vorhandenen
Durchführungstüllen a oder b in den Zähler geführt werden.
Kommunikationsmodul einbauen
Die Kommunikationsmodule werden über einen 6-poligen
rückwirkungsfreien Stecker angeschlossen, so dass der Ein-
bau oder der Umbau jederzeit möglich ist.
Zum Einbauen eines Kommunikationsmoduls gehen Sie wie
folgt vor:
•
Drücken Sie die 4 seitlichen Laschen des Gehäusedeckels
nach innen und nehmen Sie den Deckel ab.
•
Bestimmen Sie den richtigen Steckplatz.
Hinweis: Die Module WZU-P2 und WZU-P2L dürfen
auf beide Steckplätze bestückt werden, wobei schnel-
le Impulse nur auf Steckplatz 2 ausgegeben werden
können.
•
Bringen Sie das Kommunikationsmodul in die richtige Lage.
•
Setzen Sie das Kommunikationsmodul vorsichtig in beide
Führungsnuten ein und schieben es ein.
•
Um ein externes Kabel anzuschließen, öffnen Sie die Tülle
entsprechend dem Querschnitt der Anschlussleitung.
Hinweis: Öffnen Sie die Kabeltüllen so, dass sie das
Kabel dicht umschließen.
•
Führen Sie das Kabel von außen durch die Tülle.
•
Isolieren Sie das Kabel ab und schließen es an.
Hinweis: Schließen Sie kein Schirmgeflecht zähler-
seitig an.
Hinweis: Die zulässigen Kombinationen finden Sie in
der jeweiligen Technischen Beschreibung.
Hinweis: Spätestens 30 Sekunden nach der Montage
erkennt der Zähler die eingesteckten Module selb-
ständig und ist für die Impulsausgabe bereit.
4. LCD-Anzeige
Hinweis: Je nach Zählerparametrierung können so-
wohl Anzeigeumfang als auch angezeigte Daten von
dieser Beschreibung abweichen. Darüber hinaus
können bestimmte Tastenfunktionen gesperrt sein
Serviceschleife 4 „LOOP 4"
Schleifenkopf
Modul 2: Impuls-Modul; Kanal 1 = Energie,
Kanal 2 = Volumen; im 2 s-Wechsel
Wertigkeit für Energieimpulse *)
Wertigkeit für Volumenimpulse *)
Impulsdauer in ms *)
*) für „schnelle Impulse"
