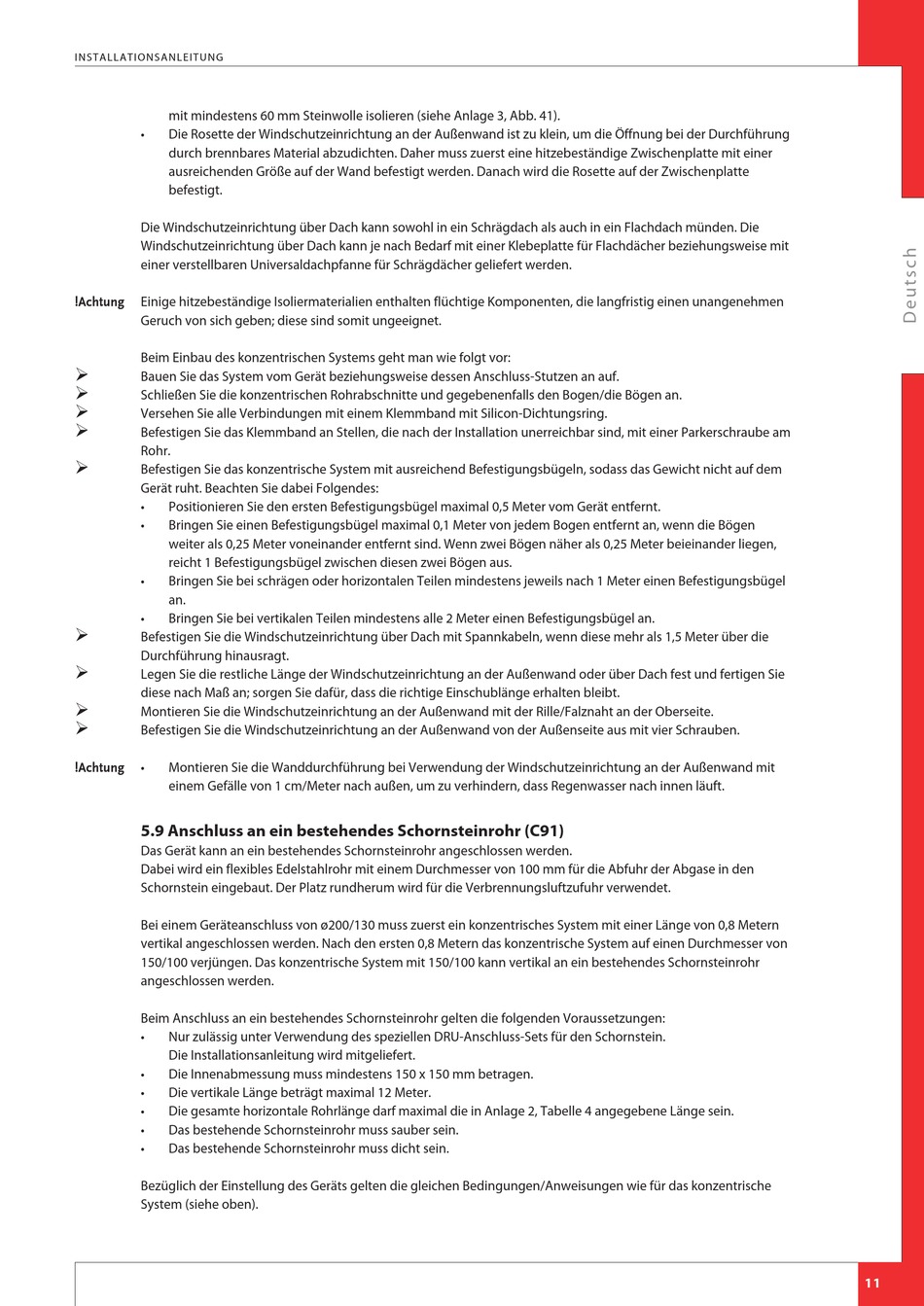

mit mindestens 60 mm Steinwolle isolieren (siehe Anlage 3, Abb. 41).
• Die Rosette der Windschutzeinrichtung an der Außenwand ist zu klein, um die Öffnung bei der Durchführung
durch brennbares Material abzudichten. Daher muss zuerst eine hitzebeständige Zwischenplatte mit einer
ausreichenden Größe auf der Wand befestigt werden. Danach wird die Rosette auf der Zwischenplatte
befestigt.
Die Windschutzeinrichtung über Dach kann sowohl in ein Schrägdach als auch in ein Flachdach münden. Die
Windschutzeinrichtung über Dach kann je nach Bedarf mit einer Klebeplatte für Flachdächer beziehungsweise mit
einer verstellbaren Universaldachpfanne für Schrägdächer geliefert werden.
Einige hitzebeständige Isoliermaterialien enthalten flüchtige Komponenten, die langfristig einen unangenehmen
!Achtung
Geruch von sich geben; diese sind somit ungeeignet.
Beim Einbau des konzentrischen Systems geht man wie folgt vor:
Ø
Bauen Sie das System vom Gerät beziehungsweise dessen Anschluss-Stutzen an auf.
Ø
Schließen Sie die konzentrischen Rohrabschnitte und gegebenenfalls den Bogen/die Bögen an.
Ø
Versehen Sie alle Verbindungen mit einem Klemmband mit Silicon-Dichtungsring.
Ø
Befestigen Sie das Klemmband an Stellen, die nach der Installation unerreichbar sind, mit einer Parkerschraube am
Rohr.
Ø
Befestigen Sie das konzentrische System mit ausreichend Befestigungsbügeln, sodass das Gewicht nicht auf dem
Gerät ruht. Beachten Sie dabei Folgendes:
• Positionieren Sie den ersten Befestigungsbügel maximal 0,5 Meter vom Gerät entfernt.
• Bringen Sie einen Befestigungsbügel maximal 0,1 Meter von jedem Bogen entfernt an, wenn die Bögen
weiter als 0,25 Meter voneinander entfernt sind. Wenn zwei Bögen näher als 0,25 Meter beieinander liegen,
reicht 1 Befestigungsbügel zwischen diesen zwei Bögen aus.
• Bringen Sie bei schrägen oder horizontalen Teilen mindestens jeweils nach 1 Meter einen Befestigungsbügel
an.
• Bringen Sie bei vertikalen Teilen mindestens alle 2 Meter einen Befestigungsbügel an.
Ø
Befestigen Sie die Windschutzeinrichtung über Dach mit Spannkabeln, wenn diese mehr als 1,5 Meter über die
Durchführung hinausragt.
Ø
Legen Sie die restliche Länge der Windschutzeinrichtung an der Außenwand oder über Dach fest und fertigen Sie
diese nach Maß an; sorgen Sie dafür, dass die richtige Einschublänge erhalten bleibt.
Ø
Montieren Sie die Windschutzeinrichtung an der Außenwand mit der Rille/Falznaht an der Oberseite.
Ø
Befestigen Sie die Windschutzeinrichtung an der Außenwand von der Außenseite aus mit vier Schrauben.
• Montieren Sie die Wanddurchführung bei Verwendung der Windschutzeinrichtung an der Außenwand mit
!Achtung
einem Gefälle von 1 cm/Meter nach außen, um zu verhindern, dass Regenwasser nach innen läuft.

5.9 Anschluss an ein bestehendes Schornsteinrohr (C91)

Das Gerät kann an ein bestehendes Schornsteinrohr angeschlossen werden.
Dabei wird ein flexibles Edelstahlrohr mit einem Durchmesser von 100 mm für die Abfuhr der Abgase in den
Schornstein eingebaut. Der Platz rundherum wird für die Verbrennungsluftzufuhr verwendet.
Bei einem Geräteanschluss von ø200/130 muss zuerst ein konzentrisches System mit einer Länge von 0,8 Metern
vertikal angeschlossen werden. Nach den ersten 0,8 Metern das konzentrische System auf einen Durchmesser von
150/100 verjüngen. Das konzentrische System mit 150/100 kann vertikal an ein bestehendes Schornsteinrohr
angeschlossen werden.
Beim Anschluss an ein bestehendes Schornsteinrohr gelten die folgenden Voraussetzungen:
• Nur zulässig unter Verwendung des speziellen DRU-Anschluss-Sets für den Schornstein.
Die Installationsanleitung wird mitgeliefert.
• Die Innenabmessung muss mindestens 150 x 150 mm betragen.
• Die vertikale Länge beträgt maximal 12 Meter.
• Die gesamte horizontale Rohrlänge darf maximal die in Anlage 2, Tabelle 4 angegebene Länge sein.
• Das bestehende Schornsteinrohr muss sauber sein.
• Das bestehende Schornsteinrohr muss dicht sein.
Bezüglich der Einstellung des Geräts gelten die gleichen Bedingungen/Anweisungen wie für das konzentrische
System (siehe oben).
