Technische Daten

5.2 Derating Antriebsregler

5.2 Derating Antriebsregler
Der maximal zulässige Ausgangsstrom, für PDC der Leistungsklasse 100 W, muss in
Abhängigkeit von Aufstellhöhe und Umgebungstemperatur folgendermaßen reduziert
werden.
Das Derating bezieht sich auf den Nennstrom vom Leistungsteil. Der Maximalstrom vom
Leistungsteil darf bei einer mittleren Drehzahl von >10 Hz (entspricht der Drehfeldfrequenz >
10 Hz für EC-Motoren in einem Betrachtungszeitraum von 20 s) entnommen werden. Bei
Frequenzen <10 Hz entspricht der zulässige Maximalstrom dem Nennstrom vom
Leistungsteil.
Derating in Abhängigkeit von der Aufstellungshöhe
Für alle zulässigen Montagearten gilt ab einer Aufstellungshöhe von 1000 m ein Derating von
10 % Strom pro weitere 1000 Höhenmeter. Dabei sind der Motorstrom und der
Ausgangsstrom der Digitalausgänge zu reduzieren.
Alle weiteren Funktionen müssen bis zur maximalen Aufstellungshöhe nicht reduziert
werden.

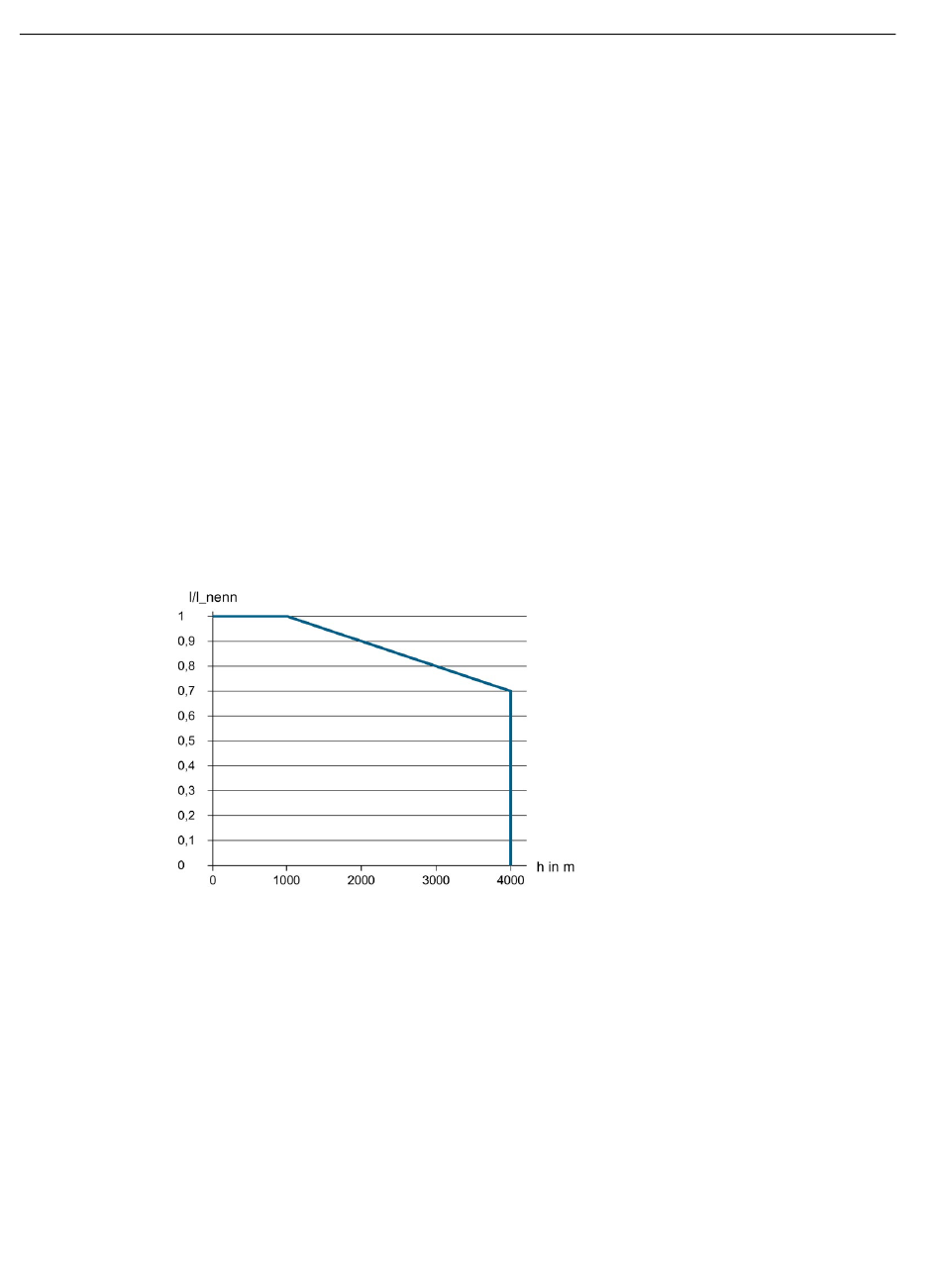

Das folgende Bild zeigt für das Derating den maximal zulässigen Ausgangsstrom in
Abhängigkeit von der Aufstellungshöhe.
Bild 5-1
Derating in Abhängigkeit von der Umgebungstemperatur
Bei waagerechter Montage (Hutschiene waagerecht) sind beim PDC100(F) bis zur
Maximaltemperatur keine Einschränkungen nötig.
Bei senkrechter Montage (Hutschiene senkrecht) darf der PDC100(F) bis maximal 40 °C
Umgebungstemperatur betrieben werden.
36
Derating für PDC100(F) in Abhängigkeit von der Aufstellungshöhe
