3.5
Anschließen eines externen Bremswiderstands
Anschließen eines externen Bremswiderstands
Schäden am Bremswiderstand - Brandgefahr!
Sie müssen Vorkehrungen für den Brandschutz für den externen Bremswiderstand treffen
(z. B. Brandschutzgehäuse, Temperatursicherung). Der extern angeschlossene
Bremswiderstand darf den Wert 2,25 Ohm inkl. aller Toleranzen nicht unterschreiten.
Hinweis
Um auch in allen dynamischen Betriebszuständen eine ausreichende Bremsleistung zu
ermöglichen, wird ein Widerstandswert <8 Ohm empfohlen.

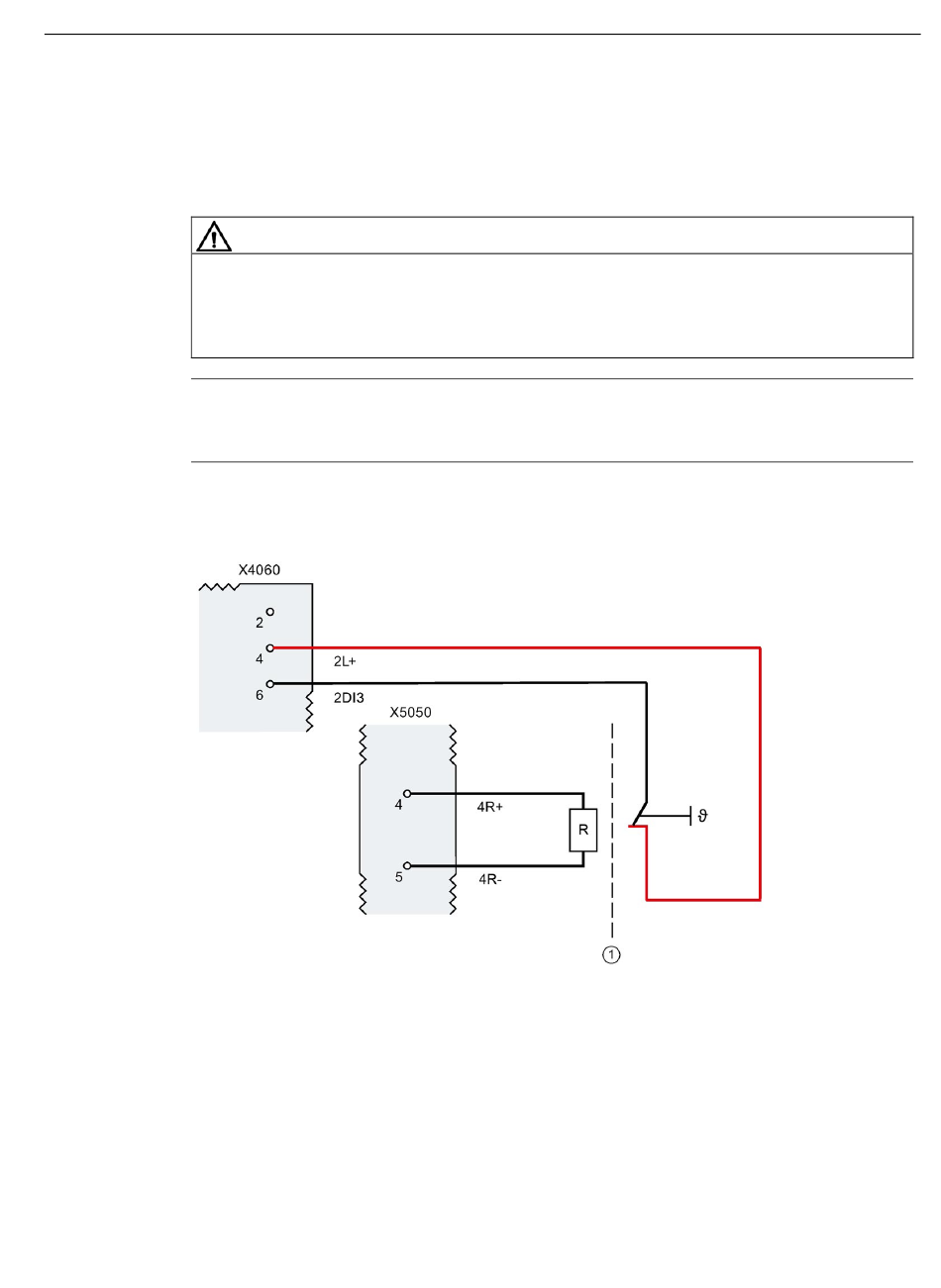

Das folgende Bild zeigt beispielhaft den Anschluss eines externen Bremswiderstands an die
Schnittstelle X5050 (und X4060):
①
2L+
2DIx
Bild 3-5
PDC100(F)
Gerätehandbuch, 03/2021, A5E50502691-AA
WARNUNG
Basisisolation
Versorgungsspannung
Digitaler Eingang
Anschluss externer Bremswiderstand (Beispiel)
3.5 Anschließen eines externen Bremswiderstands
4R+, 4R-
Anschluss für externen Bremswiderstand
R
Externer Bremswiderstand
Anschließen
29
