Alarme, Diagnose, Fehler- und Systemmeldungen
4.1
Status- und Fehleranzeige
Der PDC besitzt zur Anzeige des aktuellen Betriebszustandes und des Diagnosezustandes LED-
Anzeigen.
Die LED "RDY/ERR" zeigt den Status des Antriebszustands an. Ist die LED aus, ist der Antrieb
betriebsbereit. Leuchtet sie permanent grün ist der Antrieb in Betrieb. Blinkt die LED rot, liegt
eine Betriebsstörung vor.
Die LED "SAFE" zeigt den Status der Safety Integrated-Funktionen an.
Während des Hochlaufs nehmen die LEDs unterschiedliche Zustände an. Die Anzeigen der
LEDs arbeiten außer beim Firmware-Update unabhängig voneinander. Das folgende Bild zeigt

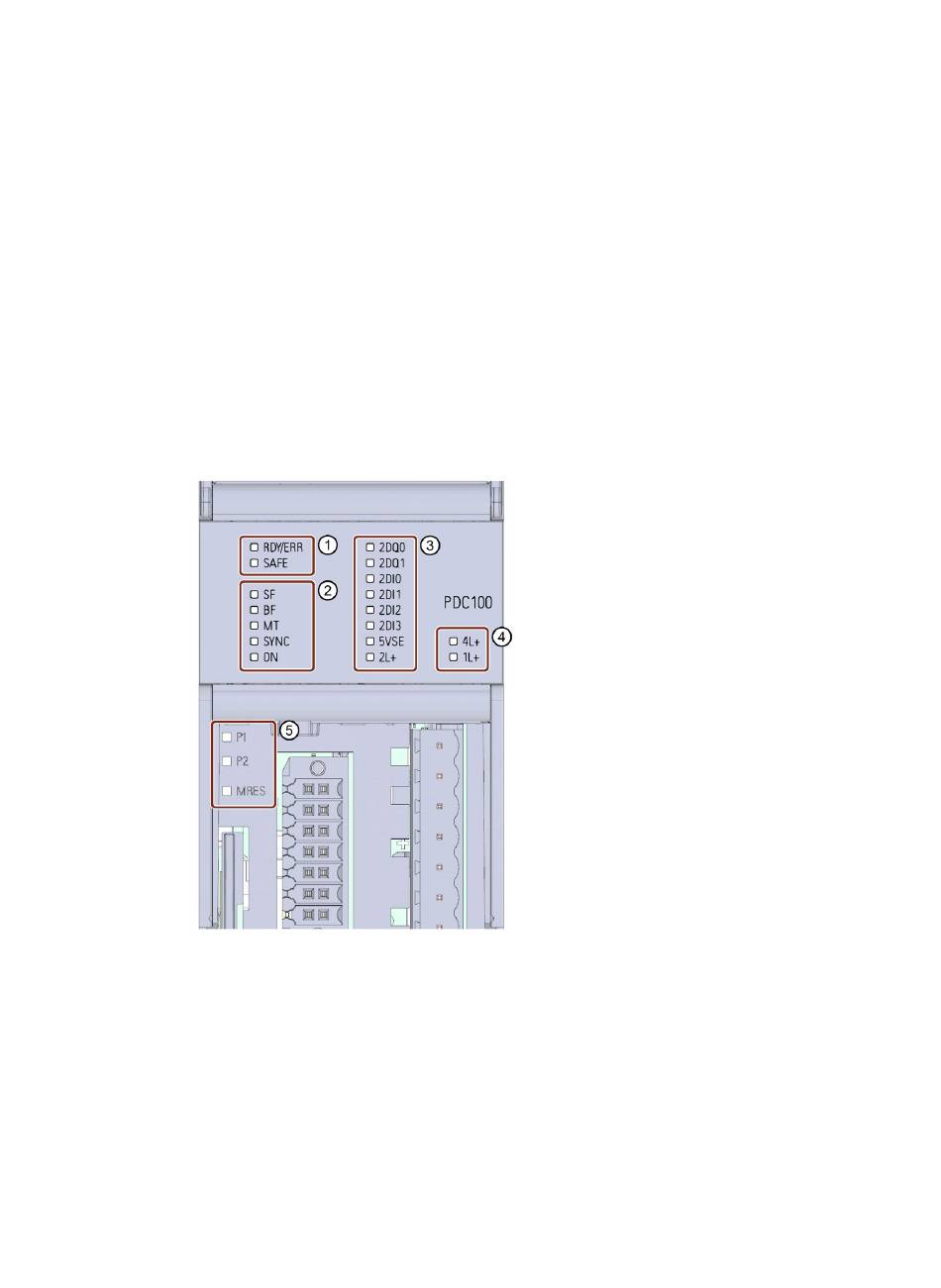

die verschiedenen LED-Anzeigen am PDC.
①
②
PDC100(F)
Gerätehandbuch, 03/2021, A5E50502691-AA
Diagnose-LEDs für den Antriebsregler:
•
RDY/ERR = Status Antriebszustand
•
SAFE = Status Sicherheitsfunktion
Diagnose-LEDs für die PROFINET-Kommunikation:
•
SF = PROFINET-Sammelfehler
•
BF = PROFINET-Busfehler
•
MT = PROFINET-Wartungsanforderung
•
SYNC = PROFINET Taktsynchroner Betrieb (IRT)
•
ON = PROFINET-Kommunikation gestartet
