Maßbild
In diesem Anhang finden Sie die Maßbilder des SIMATIC MICRO-DRIVE PDC100(F) montiert
auf einer Profilschiene. Die Maße müssen Sie bei der Montage in Schränken, Schalträumen
usw. berücksichtigen.
Maßbilder des SIMATIC MICRO-DRIVE PDC100(F)
Die Varianten PDC100 und PDC100F haben ein identisches Gehäuse.
Bild B-1
Maßbilder des Schirmbügel
Bild B-2
PDC100(F)
Gerätehandbuch, 03/2021, A5E50502691-AA

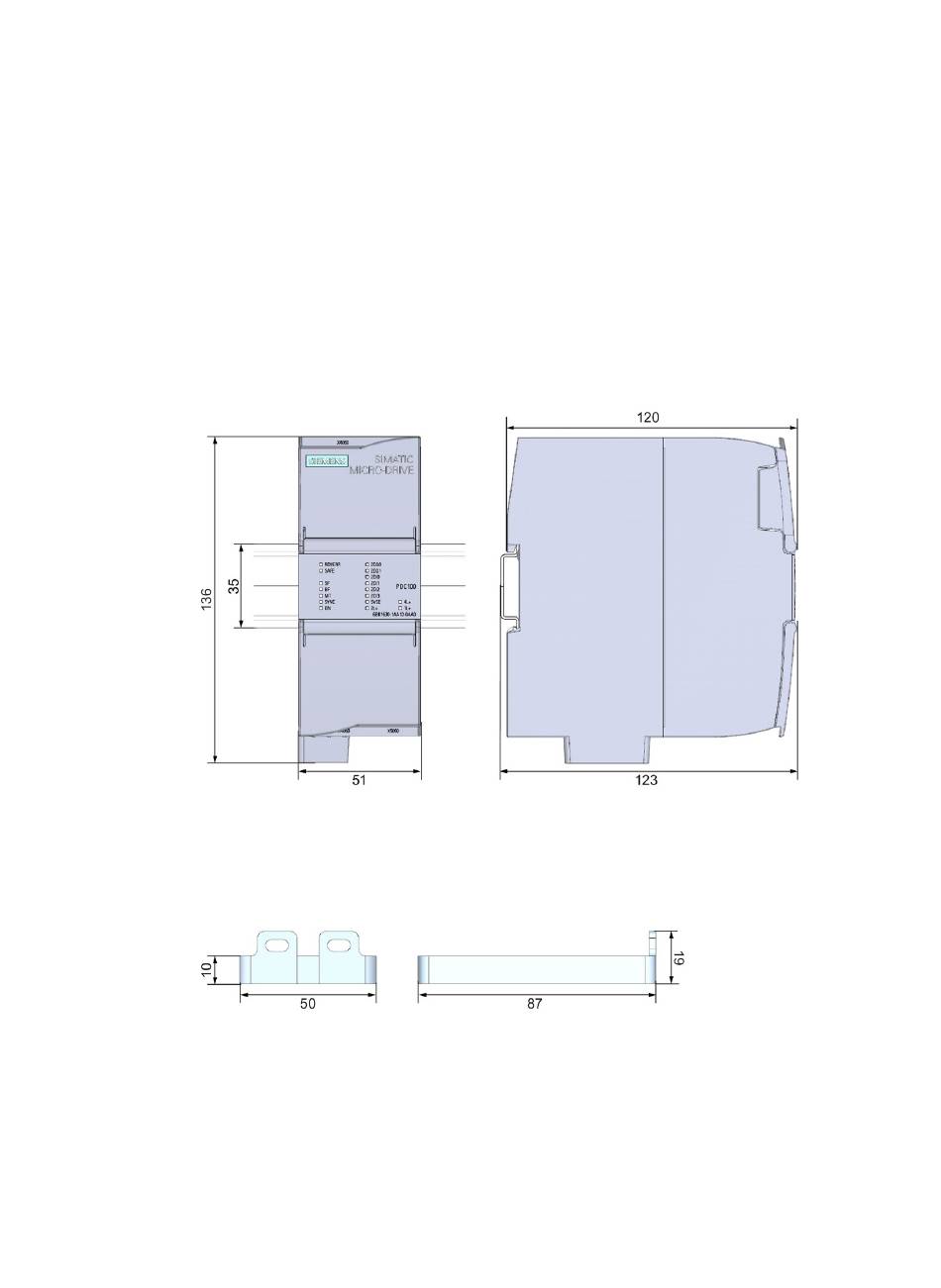

Maßbilder PDC100, Front- und Seitenansicht (beispielhaft, in Abhängigkeit vom
verwendeten Profilschienentyp)
Maßbild Schirmbügel 50 mm für Antriebsregler PDC100(F)
