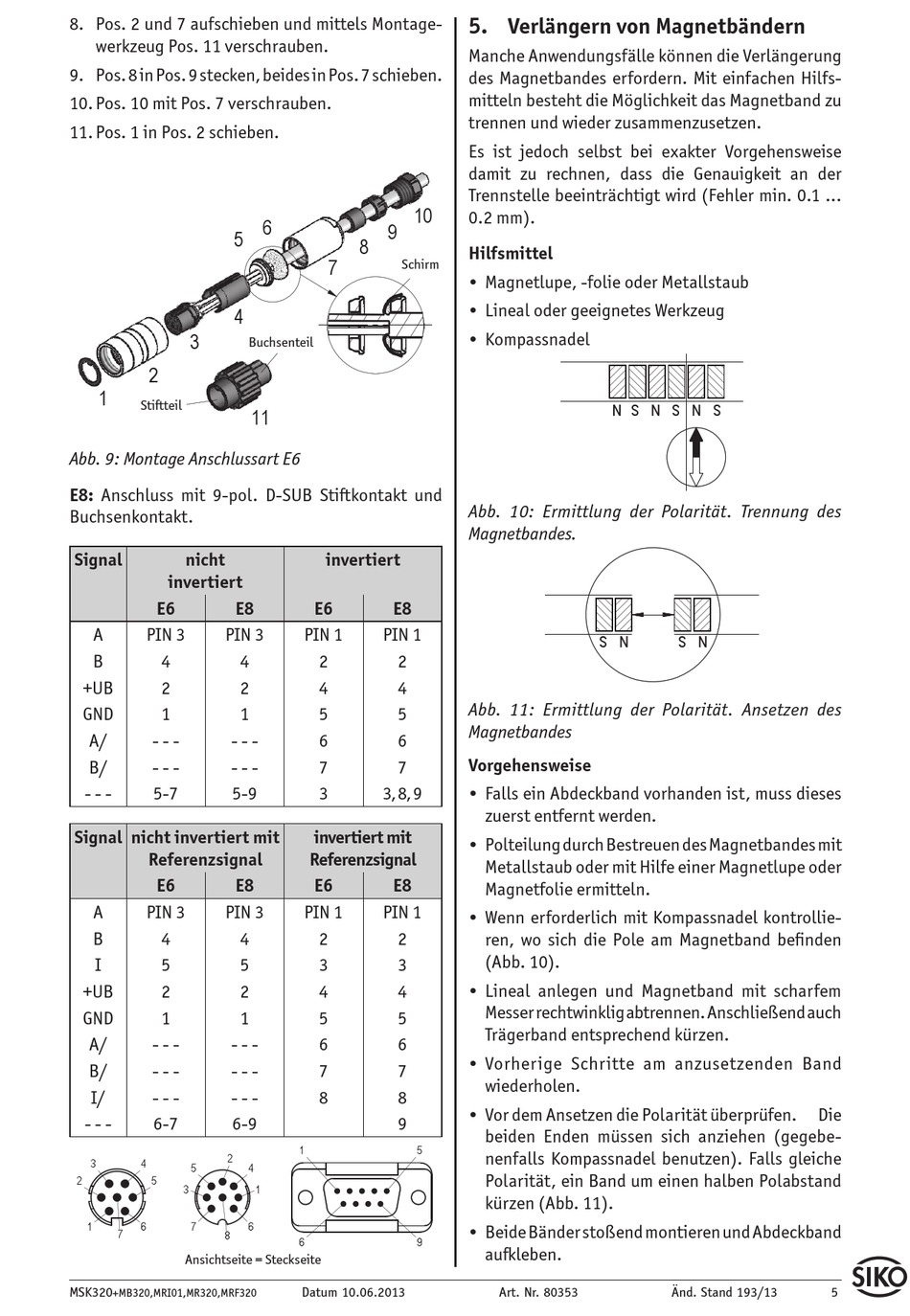

8. Pos. 2 und 7 aufschieben und mittels Montage-
werkzeug Pos. 11 verschrauben.
9. Pos. 8 in Pos. 9 stecken, beides in Pos. 7 schieben.
10. Pos. 10 mit Pos. 7 verschrauben.
11. Pos. 1 in Pos. 2 schieben.





Stiftteil
Abb. 9: Montage Anschlussart E6
E8: Anschluss mit 9-pol. D-SUB Stiftkontakt und
Buchsenkontakt.
Signal nicht
invertiert
E6 E8
A PIN 3 PIN 3
B 4 4
+UB 2 2
GND 1 1
A/ - - - - - -
B/ - - - - - -
- - - 5-7 5-9
Signal nicht invertiert mit
Referenzsignal
E6 E8
A PIN 3 PIN 3
B 4 4
I 5 5
+UB 2 2
GND 1 1
A/ - - - - - -
B/ - - - - - -
I/ - - - - - -
- - - 6-7 6-9

 

 

  


Ansichtseite = Steckseite
MSK320
+MB320,MRI01,MR320,MRF320





Schirm
Buchsenteil

invertiert
E6 E8
PIN 1 PIN 1
2 2
4 4
5 5
6 6
7 7
3 3, 8, 9
invertiert mit
Referenzsignal
E6 E8
PIN 1 PIN 1
2 2
3 3
4 4
5 5
6 6
7 7
8 8
9
 



 
Datum 10.06.2013
5. Verlängern von Magnetbändern
Manche Anwendungsfälle können die Verlängerung
des Magnetbandes erfordern. Mit einfachen Hilfs-
mitteln besteht die Möglichkeit das Magnetband zu
trennen und wieder zusammenzusetzen.
Es ist jedoch selbst bei exakter Vorgehensweise
damit zu rechnen, dass die Genauigkeit an der
Trennstelle beeinträchtigt wird (Fehler min. 0.1 ...
0.2 mm).
Hilfsmittel
• Magnetlupe, -folie oder Metallstaub
• Lineal oder geeignetes Werkzeug
• Kompassnadel
 
Abb. 10: Ermittlung der Polarität. Trennung des
Magnetbandes.
 
Abb. 11: Ermittlung der Polarität. Ansetzen des
Magnetbandes
Vorgehensweise
• Falls ein Abdeckband vorhanden ist, muss dieses
zuerst entfernt werden.
• Polteilung durch Bestreuen des Magnetbandes mit
Metallstaub oder mit Hilfe einer Magnetlupe oder
Magnetfolie ermitteln.
• Wenn erforderlich mit Kompassnadel kontrollie-
ren, wo sich die Pole am Magnetband befinden
(Abb. 10).
• Lineal anlegen und Magnetband mit scharfem
Messer rechtwinklig abtrennen. Anschließend auch
Trägerband entsprechend kürzen.
• Vorherige Schritte am anzusetzenden Band
wiederholen.
• Vor dem Ansetzen die Polarität überprüfen.
beiden Enden müssen sich anziehen (gegebe-
nenfalls Kompassnadel benutzen). Falls gleiche
Polarität, ein Band um einen halben Polabstand
kürzen (Abb. 11).
• Beide Bänder stoßend montieren und Abdeckband
aufkleben.
